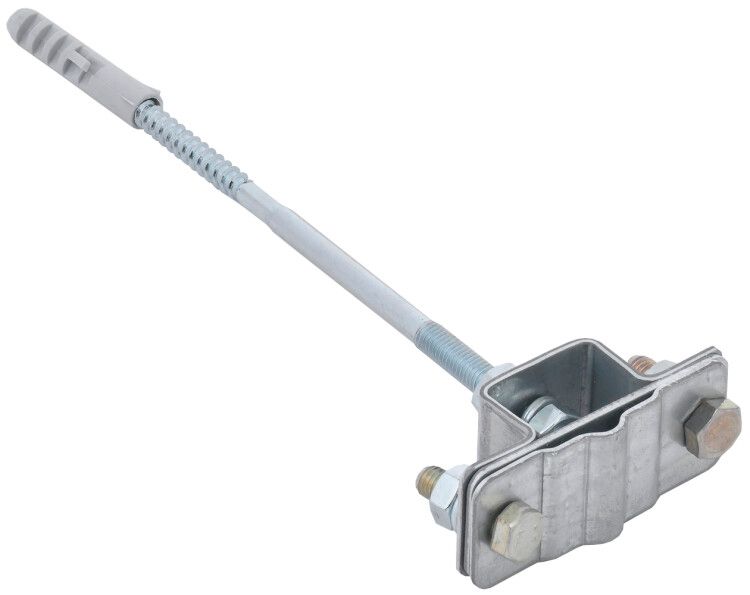

Держатель полоса/пруток 25-40мм/6-10мм для бетонного фасада оцинкованная сталь IEK - ZDP50-11-3-16-40

Держатель полоса/пруток бетонный фасад 25–40 мм/6–10 мм от IEK предназначен для надёжного крепления металлических проводников - полос или прутьев - на вертикальных бетонных поверхностях. Артикул zdp50-11-3-16-40 обеспечивает фиксацию на расстоянии 120 мм от фасада, что удобно при прокладке заземляющих или уравнительных соединений. Материал - оцинкованная сталь - гарантирует долгий срок службы даже на открытых участках.

Назначение и область применения

Держатель полоса/пруток бетонный фасад 25–40 мм/6–10 мм применяется для монтажа токоведущих элементов на бетонных фасадах зданий. Подходит для установки заземляющих полос, уравнительных соединений, а также других жёстких проводников прямоугольного или круглого сечения. Часто используется в системах молниезащиты, заземления и выравнивания потенциалов на внешних стенах промышленных, коммерческих и жилых объектов.

Технические характеристики

• Диаметр проводника: 6–10 мм (для круглых прутков)
• Размер полосы: 25–40 мм (по ширине)
• Вынос от поверхности: 120 мм
• Материал корпуса: оцинкованная сталь
• Материал зажима: сталь
• Тип крепления проводника: винтовой - позволяет плотно затянуть и зафиксировать проводник
• Тип крепления держателя: с дюбелем - для монтажа в бетон
• Срок службы: до 30 лет

Совместимость и монтаж

Держатель совместим с любыми металлическими проводниками, соответствующими указанным габаритам. Для монтажа требуется предварительно просверлить отверстие в бетоне под дюбель. После установки дюбеля в стену, держатель фиксируется на шпильке. Полоса или пруток помещается в зажим и затягивается винтом. Убедитесь, что диаметр сверла соответствует размеру дюбеля - он не указан в спецификации, поэтому используйте стандартный дюбель для бетона под M8-M10.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для наружных электроустановок. Оцинкование обеспечивает защиту от воздействия атмосферных осадков и перепадов температур. Прямого указания на соответствие ГОСТ или IEC нет - однако конструкция соответствует практикам, принятым в системах молниезащиты по СП 31-110-2003 и ГОСТ Р 50571.5.53.

Преимущества

• Устойчивость к коррозии благодаря оцинкованному покрытию
• Долгий срок службы - до 30 лет - снижает необходимость замены
• Фиксация на расстоянии 120 мм от стены обеспечивает доступ для обслуживания и избежание контакта с влагой
• Простая и проверенная конструкция - не требует сложного оборудования для установки
• Поддерживает одновременную фиксацию полосы и прутка - универсальное решение

Ограничения применения

• Не предназначена для крепления проводников с диаметром менее 6 мм или более 10 мм - возможна потеря удерживающей способности
• Не рекомендуется использовать на пористых или треснувших бетонах - риск выпадения дюбеля
• Не подходит для монтажа на металл, дерево или пластик - только на бетонную основу
• Не рассчитана на высокую динамическую нагрузку - например, вибрацию от работающего оборудования рядом

Примеры использования

• Закрепление заземляющей полосы 30×4 мм по фасаду административного здания
• Монтаж уравнительного проводника Ø8 мм между контуром заземления и металлическим карнизом
• Прокладка проводника молниезащиты от воздушной молниеотводной сети к заземляющему устройству
• Фиксация медной полосы на бетонной стене подземного паркинга для системы выравнивания потенциалов

Практические советы

• Перед монтажом проверьте, чтобы проводник полностью входил в зажим - не допускайте перегрузки по сечению
• При использовании в условиях повышенной влажности дополнительно смажьте винт антикоррозийной смазкой
• Не затягивайте винт слишком сильно - можно повредить резьбу или деформировать проводник
• Если проводник имеет острые края (например, гнутая полоса), убедитесь, что они не царапают внутреннюю поверхность зажима
• Артикул zdp50-11-3-16-40 от IEK часто используют в комплекте с другими элементами серии IEK для молниезащиты - проверьте совместимость с другими деталями перед заказом
