Держатель-зажим соединительный проводника круглого 6-10мм опорный L=100мм оцинкованная сталь TD IEK - ZHC81-13-1-10-100

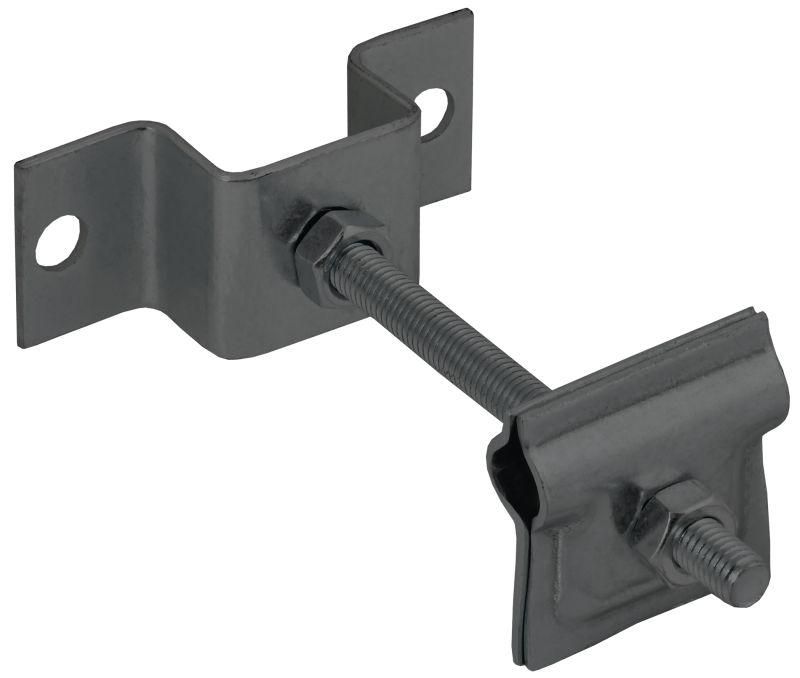

Держатель-зажим соединительный проводника круглого 6–10 мм опорный L=100 мм оцинкованная сталь TD IEK (артикул zhc81-13-1-10-100) предназначен для фиксации и соединения одиночных или парных круглых проводников в системах заземления. Продукт от бренда IEK сочетает прочную конструкцию из оцинкованной стали с простым монтажом, что делает его надёжным решением для промышленных и энергетических объектов.

Назначение и область применения

Держатель-зажим используется для крепления круглых проводников диаметром 6–10 мм в системах заземления. Подходит для установки на мостовые опоры, стеновые поверхности и другие жёсткие основания. Может применяться как натяжитель или соединитель для прутковых заземлителей. Часто встречается в электроустановках подстанций, промышленных цехах, трансформаторных пунктах и на линиях электропередачи.

Технические характеристики

• Диаметр проводника: 6–10 мм - поддерживает два провода одновременно
• Длина держателя: 100 мм - обеспечивает достаточное расстояние между точкой крепления и проводником
• Тип зажима: винтовой - позволяет плотно фиксировать провод без повреждения
• Материал корпуса и зажима: оцинкованная сталь - защищена от коррозии
• Тип крепления держателя: накладка с отверстием - монтируется болтом через одно отверстие
• Тип изделия: заземление - соответствует требованиям к контурам заземления

Совместимость и монтаж

Держатель-зажим совместим с любыми металлическими поверхностями, где можно просверлить отверстие под крепёж. Устанавливается с помощью болта M8–M10 (не включён в комплект). Крепится накладкой - не требует сварки или специальных инструментов. Для монтажа двух проводников используйте оба зажима на одном корпусе. Регулировка высоты проводника достигается за счёт положения держателя на опоре - после закрепления проводники остаются в нужном уровне.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к элементам заземляющих устройств. Оцинкованное покрытие обеспечивает долговечность в условиях повышенной влажности и агрессивной среды. Соответствует ГОСТ Р 50571 и нормам по защите от коррозии для электротехнических изделий.

Преимущества

• Надёжная конструкция - стальной корпус выдерживает механические нагрузки и вибрации
• Болтовое соединение - легко демонтировать и заменить без повреждений
• Индивидуальная упаковка - каждый держатель-зажим защищён от повреждений при транспортировке
• Гарантия 3 года - подтверждает качество производства от бренда IEK

Ограничения применения

• Не предназначены для гибких многожильных кабелей - только для цельных круглых проводников (прутков)
• Работает только в температурном диапазоне, допустимом для сталей - не рекомендован для экстремально низких (-40C и ниже) или высоких (+80C и выше) температур
• Не является изолятором - не применяется для напряжённых участков ЛЭП без дополнительной изоляции
• Требуется предварительное сверление отверстий - нельзя крепить к неметаллическим поверхностям без адаптеров

Примеры использования

• Фиксация медного прутка Ø8 мм в контуре заземления подстанции
• Соединение двух стальных заземлителей на опоре линии электропередачи
• Удержание проводника заземления на бетонной колонне с использованием анкерного болта
• Натяжение вертикального заземлителя в котельной с высокой влажностью

Практические советы

• Перед монтажом проверьте диаметр проводника - он должен точно попадать в интервал 6–10 мм, иначе зажим будет слабо держать или деформирует металл
• Используйте шайбы и гайки подходящего класса прочности (8.8 и выше) при креплении к металлоконструкциям
• При установке на открытых площадках - контролируйте состояние цинкового покрытия; при повреждениях обработайте антикоррозийным составом
• Два проводника в одном держателе должны быть одного типа и сечения - смешивание меди и стали снижает эффективность заземления
• Артикул zhc81-13-1-10-100 от IEK - единственный вариант в этой серии с длиной 100 мм; более длинные модели не поддерживают двойной зажим
