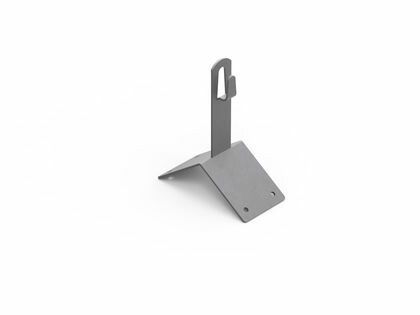

Угловой коньковый зажим 100 мм | ND2202 DKC ДКС

Зажим угловой коньковый 100 мм от DKC (ДКС), артикул nd2202, предназначен для надежного крепления молниеприёмной сети из металлического прутка на острых участках крыши - особенно на коньке. Этот элемент обеспечивает механическую устойчивость и электрический контакт в системе грозозащиты.

Назначение и область применения

Зажим угловой коньковый 100 мм применяется исключительно для фиксации молниеприёмной сетки на коньке или боковой части кровельной конструкции. Он соединяет вертикальный или наклонный проводник (диаметром 8 мм) с поверхностью крыши через саморезы. Подходит для односкатных, двускатных и многощипцовых крыш с острыми углами. Не предназначается для установки на плоских поверхностях или внутри помещений.

Технические характеристики

• Длина: 100 мм - оптимальна для перекрытия коньковых швов и обеспечения достаточного расстояния между точками крепления;
• Диаметр проводника: 8 мм - совместим только с круглыми медными или стальными прутками указанного размера; допускается использование до 10 мм, но с риском снижения плотности контакта;
• Материал: термогальванизированная сталь - защищена от коррозии методом горячего цинкования, что повышает долговечность на открытых участках;
• Цвет: светло-серый - соответствует цвету большинства металлочерепицы и профилированных покрытий;
• Тип крепления: с прижимной скобой - проводник фиксируется без винтов, путём сдавливания плоскогубцами;
• Тип монтажа: с зажимной скобой/хомутом - позволяет легко регулировать положение провода перед окончательным закреплением.

Совместимость и монтаж

Зажим угловой коньковый 100 мм совместим с проводниками диаметром 8–10 мм из меди или стали. Для установки требуется:

• Сверление отверстий в кровле под саморезы (не менее M5);
• Фиксация корпуса зажима к основанию с помощью двух саморезов;
• Введение проводника внутрь зажима и последующее сжатие прижимной скобы плоскогубцами до характерного щелчка - это гарантирует герметичный электрический контакт;
• Не использовать ударные инструменты - можно деформировать механизм зажима.

Подходит для работы с сериями грозозащиты Jupiter от DKC. Совместим с другими комплектующими той же серии - напрямую заменяет аналоги других брендов при соблюдении габаритов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.4.44/IEC 62305 по устройству внешней системы молниезащиты. Применение термогальванизированной стали обеспечивает соответствие нормам по электрохимической совместимости с другими элементами системы. Напряжение и токовые нагрузки учитываются при проектном расчете всей системы - данный зажим не является самостоятельным коммутирующим элементом.

Преимущества

• Отсутствие винтовых соединений снижает риск ослабления крепления под воздействием температурных колебаний;
• Высокая степень защиты от коррозии благодаря глубокому слою цинка - срок службы более 25 лет в условиях среднего климата;
• Легкая сборка - требует минимум инструментов (плоскогубцы + сверло);
• Эргономичная форма - удобно располагается на коньке даже при ограниченном доступе;
• Стандартный цвет - не выделяется на фоне современной кровли.

Ограничения применения

• Не для проводников диаметром меньше 8 мм - возможен проскальзывание и потеря контакта;
• Не рекомендуется применять на мягких кровлях (битум, рубероид) без жесткой основы - зажим не сможет надежно удерживаться;
• Не предназначен для использования в качестве переходника между материалами (например, медь – сталь) - необходимы специальные переходники;
• Не работает как анкер - не воспринимает значительные механические нагрузки кроме осевой силы проводника;
• Не следует использовать в местах постоянного механического воздействия (например, рядом с люком или обслуживаемыми площадками).

Примеры использования

• Фиксация молниеприёмной сетки на коньке частного дома с металлической черепицей;
• Обустройство контура грозозащиты на промышленном складе с двускатной крышей;
• Соединение вертикального стержня с горизонтальной лентой на ребре кровли;
• Установка в рамках комплексной системы молниезащиты по проекту компании DKC Jupiter.

Практические советы

• Перед монтажом проверьте диаметр проводника - он должен точно входить в зажим без усилия или люфта;
• При использовании проводника 10 мм предварительно протестируйте плотность зажима - возможно потребуется усиленное сжатие;
• На длинных коньках используйте один зажим каждые 1–1,5 метра - недостаточно одного на весь участок;
• После монтажа проверьте целостность контакта тестером - сопротивление должно быть ниже 0,1 Ом;
• Артикул nd2202 от DKC часто заказывают параллельно с прямыми зажимами и уголками - составляйте комплект заранее.
