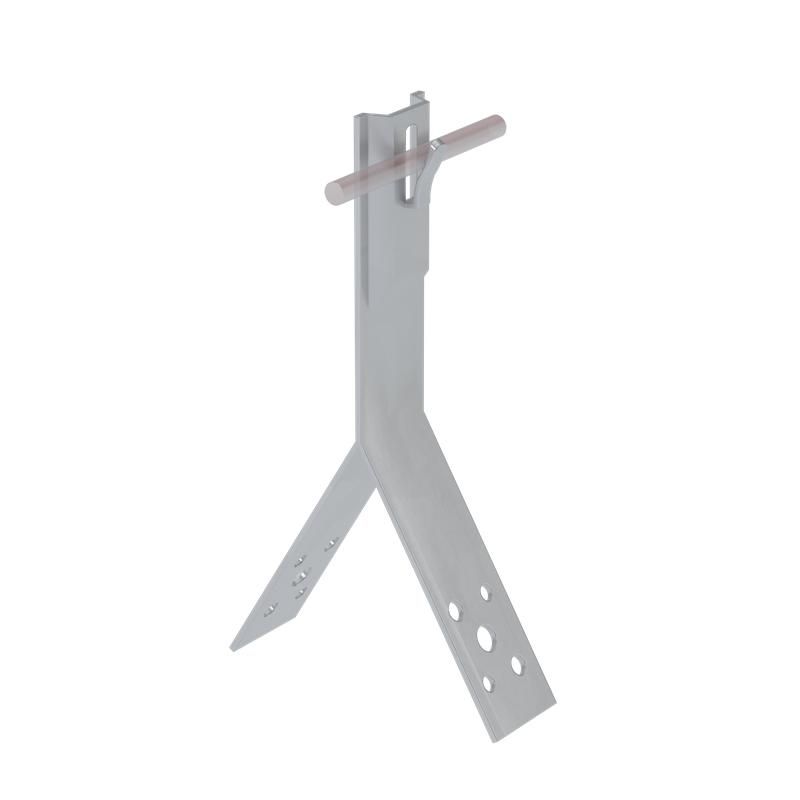

Коньковый держатель зажимной для прутка 5-8мм. Высота 100мм. Термодиффузионное цинкование - KDZ-H100-D5-8 TD КМ-Профиль MA0102

Держатель зажимной коньковый для прутка 5–8 мм H100 мм TD КМ-профиль - это компонент системы молниезащиты и заземления, предназначенный для надёжного крепления медного или стального прутка на коньке кровли. Благодаря термодиффузионному цинкованию и прочной конструкции, изделие обеспечивает долговечную работу даже в агрессивных условиях. Артикулы ma0102 и kdz-h100-d5-8 td соответствуют одной модели.

Назначение и область применения

Держатель зажимной коньковый для прутка 5–8 мм H100 мм TD КМ-профиль используется исключительно для фиксации вертикальных или горизонтальных проводников молниезащиты на коньке крыши. Применяется на зданиях жилых, промышленных, коммерческих и сельскохозяйственных типов. Подходит для систем молниезащиты классов I–III по ГОСТ 30331.1. Не предназначен для установки на боковые скаты или плоские поверхности.

Технические характеристики

• Диаметр проводника: 5–8 мм - поддерживает стандартные прутки из меди, стали или алюминия;
• Высота монтажа: 100 мм - обеспечивает необходимый воздушный зазор между проводником и кровлей;
• Габариты: 143×100×0 мм - нулевая толщина указывает на плоскую форму, подходящую для плотного прилегания к поверхности;
• Материал: сталь - высокая механическая прочность, устойчивость к нагрузкам;
• Покрытие: термодиффузионное цинкование - равномерный слой цинка глубоко проникает в металл, защищает от коррозии дольше, чем гальваническое цинкование;
• Цвет: темно-серый - не выгорает на солнце, маскирует следы эксплуатации;
• Тип монтажа: зажимаемый - фиксация проводника без винтов, через пружинный механизм;
• Назначение: конёк - специализирован для установки именно на самой вершине крыши.

Совместимость и монтаж

Держатель совместим с любыми металлическими прутками диаметром 5–8 мм, используемыми в системах молниезащиты. Монтаж выполняется путём засверливания - предварительно сверлится отверстие в кровельном материале, затем держатель крепится болтом или шпилькой через базовый крепёжный элемент (не входит в комплект). Зажим проводника активируется нажатием - пруток вставляется в паз до щелчка. Для точного расположения рекомендуется использовать уровень и разметку по оси конька. Не требует дополнительных инструментов для фиксации проводника.

Безопасность и стандарты

Изделие соответствует требованиям к компонентам молниезащиты согласно ГОСТ 30331.1 и IEC 62305. Термодиффузионное цинкование обеспечивает соответствие нормам по коррозионной стойкости для внешних условий. Напряжение пробоя материала не регламентировано - держатель не является токоведущим элементом, а лишь механическим креплением.

Преимущества

• Отсутствие винтов - снижает риск ослабления крепления из-за вибраций или перепадов температур;
• Равномерное цинкование - увеличивает срок службы в сравнении с обычными оцинкованными аналогами;
• Низкий профиль - не создаёт препятствий для схода снега и не нарушает эстетику кровли;
• Устойчивость к ударным нагрузкам - благодаря стальной основе, выдерживает давление снега и порывы ветра;
• Не требует обслуживания - после установки не нуждается в проверках или подтяжках.

Ограничения применения

• Не подходит для крепления гибких кабелей - только твёрдые прутки 5–8 мм;
• Не предназначен для установки на мягкие кровли (битум, мембраны) без жесткой основы - требуется деревянная или металлическая обрешётка под засверливание;
• Не следует применять в средах с постоянным воздействием хлора, кислотных паров или морской соли - хотя цинкование устойчиво, длительный контакт с этими веществами снижает срок службы;
• Не заменяет заземляющий зажим - служит только для фиксации, а не для электрического контакта.

Примеры использования

• Фиксация стального прутка на коньке односкатной промышленной ангарной крыши;
• Установка медного проводника на двускатной жилой крыше с черепичным покрытием;
• Создание контура молниезащиты на здании с длинным коньком - например, на складе или школе;
• Объединение нескольких участков проводника на коньке при использовании секционной системы молниезащиты.

Практические советы

• Перед монтажом проверьте диаметр прутка - он должен точно попадать в интервал 5–8 мм; слишком тонкий или толстый проводник не будет надёжно зажат;
• При работе с деревянной обрешёткой используйте сверло на 6–8 мм - чтобы избежать раскола древесины;
• Не затягивайте крепёж слишком сильно - это может деформировать корпус держателя;
• Проверяйте герметичность места засверливания - при необходимости заполните отверстие герметиком, совместимым с кровельным материалом;
• При монтаже на металлическую кровлю убедитесь, что держатель не создаст мостик для электрохимической коррозии - лучше использовать изоляторы между ним и кровлей, если материалы разнородны.
