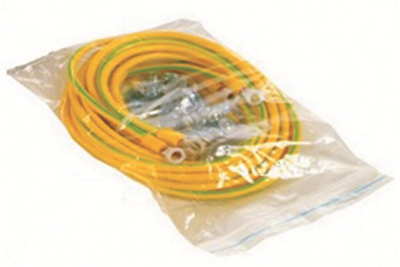

Комплект кабелей заземления - 1 | R5SGC05 DKC ДКС

Комплект кабелей заземления для 19" IT-корпусов, 5 шт от DKC (ДКС) обеспечивает надёжное соединение между оборудованием в серверном шкафу и системой заземления. Артикул r5sgc05 предназначен для быстрой установки в стойках серии RAM telecom, где важно минимизировать время монтажа и гарантировать безопасную работу электроники.

Назначение и область применения

Комплект кабелей заземления для 19" IT-корпусов, 5 шт используется для заземления устройств внутри 19-дюймовых серверных стоек и телекоммуникационных шкафов. Каждый кабель соединяет металлический корпус оборудования с рамой шкафа, предотвращая накопление статического электричества и защищая оборудование от импульсных перенапряжений. Применяется в центрах обработки данных, сетевых пунктах, офисных и промышленных IT-инфраструктурах.

Технические характеристики

• Тип изделия: кабель заземления
• Сечение жилы: 6 мм2 - достаточное для передачи тока утечки и защиты от помех
• Резьба: M6 - совместима с большинством стандартных крепёжных отверстий в 19” шкафах и оборудовании
• Напряжение: 230/400 В - рассчитан на использование в трёхфазных и однофазных сетях с рабочим напряжением до 400 В
• Материал изоляции: пластмасса - устойчив к механическим повреждениям и воздействию окружающей среды в помещении
• Длина кабелей: 300 мм (x2), 400 мм, 500 мм, 600 мм - обеспечивают гибкость при расположении оборудования в шкафу
• Количество в комплекте: 5 кабелей + 10 самонарезающих винтов

Совместимость и монтаж

Комплект кабелей заземления для 19" IT-корпусов, 5 шт от DKC (ДКС) совместим с корпусами серии RAM telecom и другими 19-дюймовыми стойками, имеющими стандартные отверстия под M6. Монтаж выполняется путём прикручивания одного конца к боковой панели оборудования, второго - к вертикальному профилю шкафа. Самонарезающие винты позволяют закрепить кабель без предварительного сверления. Убедитесь, что поверхности контакта очищены от краски или оксидов для надёжного электрического соединения.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях. Хотя явного указания на соответствие ГОСТ или IEC нет, применение кабеля сечением 6 мм2 и резьбой M6 соответствует практикам, рекомендованным в нормах заземления IT-оборудования (например, IEC 60364-5-54). Для работы в условиях повышенной влажности или агрессивной среды требуется дополнительная защита - данный комплект не имеет IP-защиты.

Преимущества

• Готовый набор из 5 кабелей разной длины исключает необходимость самостоятельного подбора и резки
• Встроенные самонарезающие винты экономят время при установке
• Стандартный размер M6 гарантирует совместимость с широким спектром оборудования
• Удобная компоновка позволяет использовать одинаковые решения для всех типов устройств в одной стойке

Ограничения применения

• Не предназначено для наружной эксплуатации - отсутствует защита от влаги и пыли
• Не подходит для заземления силового оборудования с токами выше 16 А - сечение 6 мм2 оптимально для слаботочных и коммуникационных систем
• Не заменяет основное заземление здания - служит лишь для внутреннего выравнивания потенциалов в шкафу
• Не совместим с корпусами, где отверстия имеют другую резьбу (например, M8 или метрическая ¼")

Примеры использования

• Заземление серверов и коммутаторов в телекоммуникационной стойке RAM telecom
• Подключение маршрутизаторов, UPS и PDU к металлической раме шкафа
• Обеспечение электробезопасности в распределительных щитах с IT-оборудованием
• Монтаж в малых и средних ЦОД, где важна скорость сборки и стандартизация

Практические советы

• Перед установкой проверьте, чтобы все точки крепления были металлическими и не покрыты изолирующим слоем - удалите краску или оксиды наждачной бумагой
• Используйте более длинные кабели (500–600 мм) для оборудования, расположенного далеко от края шкафа
• Не затягивайте винты слишком сильно - это может повредить резьбу в тонком металле корпуса
• Проверяйте целостность соединений после монтажа: сопротивление между оборудованием и шкафом должно быть менее 0,1 Ом
• Этот комплект - часть системы заземления, а не её единственная составляющая; всегда убедитесь, что весь шкаф подключён к контуру заземления здания
