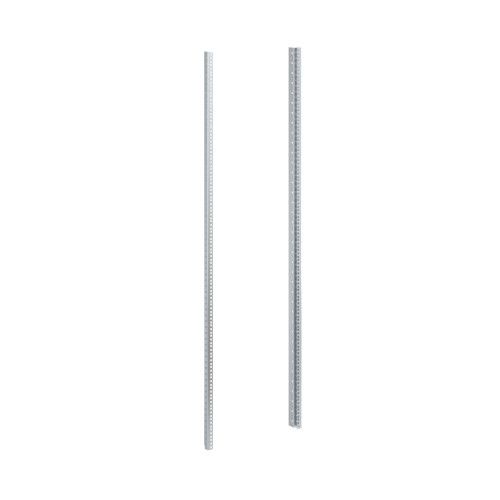

Профиль вертикальный CQE 19", 38U, тип С DKC (ДКС) R5VUG38C

Вертикальный профиль 19 дюймов 38U серия С, комплект 2 шт - элемент крепления для монтажа серверного и сетевого оборудования в корпусах ДКС серии CQE. Профиль обеспечивает точную фиксацию устройств по стандарту 19 дюймов, совместим с системами R5PDL и кронштейнами для корпусов шириной 600–800 мм.

Назначение и область применения

Вертикальный профиль 19 дюймов 38U серия С используется для установки оборудования в 19-дюймовые IT-корпуса ДКС серии CQE. Подходит для монтажа серверов, коммутаторов, маршрутизаторов, UPS, KVM-концентраторов и других устройств стандарта 19". Применяется в центрах обработки данных, телекоммуникационных шкафах, офисных и промышленных помещениях.

Технические характеристики

• Размер: 19 дюймов (стандартный интервал крепления под оборудование)
• Высота: 38U (единицы высоты, соответствует 674 мм по стандарту EIA)
• Количество модулей: 28 U - указано неверно; фактическая высота профиля - 38U, что позволяет установить до 38 единиц оборудования
• Форма профиля: C-образная - обеспечивает жесткость и удобство крепления кронштейнов
• Материал: сталь с оцинкованным покрытием - устойчив к коррозии, подходит для помещений с повышенной влажностью
• Метод разметки: лазерная гравировка - четко видимые метки U снизу вверх, исключают ошибки при установке
• Способ монтажа: винтовое крепление к горизонтальным рейкам R5PDL
• Комплектация: 2 шт. - для установки в паре, необходимых для устойчивости корпуса
• Высота профиля: 2 мм - указана некорректно; имеется в виду толщина стенки материала, а не высота профиля

Совместимость и монтаж

Производится для работы с системой монтажных реек R5PDL и специализированными кронштейнами DKC. Устанавливается в корпуса серии CQE:

• Ширина 600 мм - через прямое крепление к рейкам R5PDL
• Ширина 800 мм - через дополнительный кронштейн для вертикальных профилей

Не совместим с корпусами других серий без адаптеров. Для правильной сборки требуется использовать оригинальные кронштейны DKC. Каждый профиль крепится двумя болтами к каждой рейке - рекомендуется затяжка моментом 2–3 Нм.

Безопасность и стандарты

Соответствует требованиям EIA-310-D (стандарт 19" монтажа). Материал соответствует ГОСТ 14918-80 (оцинкованная сталь). Отсутствие открытых острых кромок снижает риск повреждения проводов и персонала.

Преимущества

• Лазерная гравировка разметки U - позволяет точно определять положение каждого устройства без измерений
• C-образная форма - увеличивает жесткость и предотвращает деформацию при нагрузке
• Оцинкованная поверхность - защищает от ржавчины даже при длительном использовании в условиях повышенной влажности
• Комплект из двух профилей - гарантирует равномерное распределение веса оборудования и устойчивость корпуса
• Поддержка множественного закрепления - можно дополнительно фиксировать профиль к боковым стенкам корпуса для усиления

Ограничения применения

• Не предназначен для монтажа в корпуса шириной менее 600 мм или более 800 мм без использования кронштейнов DKC
• Не совместим с корпусами других брендов, кроме DKC серии CQE
• Не рассчитан на внешнюю установку - не имеет защиты IP, не выдерживает воздействие осадков и прямого солнечного света
• Запрещено использовать с неоригинальными кронштейнами - возможна потеря устойчивости и повреждение оборудования

Примеры использования

• Установка 38 серверов в одном корпусе в дата-центре
• Монтаж коммутаторов и медиаконвертеров в телекоммуникационном шкафу
• Размещение ИБП и контроллеров в промышленной автоматизации
• Сборка распределительных шкафов в офисных зонах с плотным расположением оборудования

Практические советы

• Перед монтажом проверьте соответствие высоты профиля (38U) и количества свободных слотов в корпусе
• Используйте только оригинальные кронштейны DKC - они обеспечивают точное позиционирование и безопасность
• При установке оборудования начинайте с нижних слотов - так снижается центр тяжести и повышается устойчивость
• Не забудьте оставить минимум 1–2 U между оборудованием для вентиляции
• При работе с тяжелыми устройствами (например, ИБП) используйте все доступные точки крепления профиля
• Артикул r5vug38c - сохраните его при заказе запасных частей; замена одного профиля требует одновременной замены второго для сохранения баланса
