Вертикальные профили 19", 28U, "С", 2шт | R5VUG28C DKC ДКС

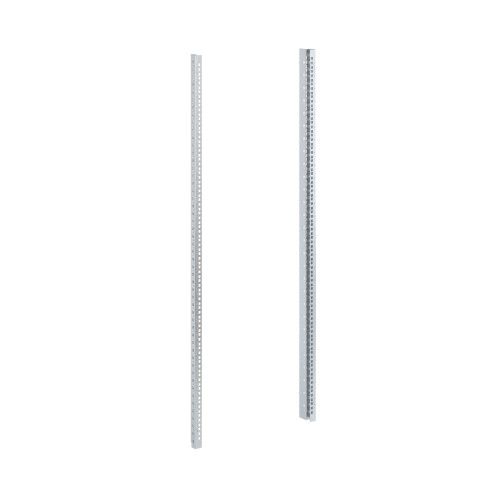

Вертикальный профиль 19 дюйм 28U серия С, комплект 2 шт от бренда DKC - это основа для монтажа серверного и сетевого оборудования в корпусах серии CQE. Каждый профиль обеспечивает точную фиксацию устройств по стандарту 19 дюймов, а комплект из двух элементов позволяет собрать устойчивую раму для полноценной расстановки оборудования.

Назначение и область применения

Вертикальный профиль 19 дюйм 28U серия С используется исключительно внутри напольных 19-дюймовых IT-корпусов серии CQE от DKC. Он служит направляющей для крепления серверов, коммутаторов, маршрутизаторов, UPS и другого оборудования с креплением на 19-дюймовые монтажные планки. Профили устанавливаются на горизонтальные рейки R5PDL - они формируют жесткий каркас, который выдерживает нагрузку до 40 кг на каждый профиль.

Технические характеристики

• Размер: 19 дюймов - соответствует международному стандарту EIA-310-D для серверных стоек.
• Высота: 28U (единиц высоты), что даёт возможность установить до 28 устройств стандартной высоты 44,45 мм каждое.
• Форма: C-образная - обеспечивает прочность и удобство крепления болтами с обеих сторон.
• Материал: сталь с цинковым покрытием - защищает от коррозии, повышает долговечность в условиях повышенной влажности.
• Поверхность: оцинкованная - антикоррозийное покрытие без дополнительной окраски, совместимо с любыми типами крепежа.
• Количество в комплекте: 2 штуки - для сборки пары вертикальных направляющих в одном корпусе.
• Разметка: лазерная гравировка единиц (U) по всей высоте - позволяет точно определять места установки оборудования без дополнительных замеров.
• Высота профиля: 2 мм - толщина металла, достаточная для удержания нагрузки, но не создающая лишнего веса.

Совместимость и монтаж

Вертикальный профиль 19 дюйм 28U серия С совместим только с корпусами серии CQE от DKC. Для установки требуется:

• Горизонтальная монтажная рейка R5PDL - профиль фиксируется на ней с помощью винтового крепления;
• Кронштейн для вертикальных профилей - необходим при использовании корпусов шириной 800 мм (в корпусах 600 мм кронштейн не нужен);
• Шестигранники или крестовая отвертка - для затяжки винтов M4/M5 (не входят в комплект).

Не используйте профиль с корпусами других серий - несовпадение отверстий и шага крепления может привести к деформации или неплотному соединению.

Безопасность и стандарты

Произведён в соответствии с требованиями стандарта EIA-310-D. Материал соответствует ГОСТ 14918-80 (оцинкованная сталь). Нагрузочная способность проверена на соответствие DIN 41494. Продукция не содержит свинца и других запрещённых веществ - соответствует RoHS.

Преимущества

• Лазерная гравировка единиц U - экономит время при планировании расположения оборудования.
• C-образная форма - равномерно распределяет нагрузку, снижает риск прогиба даже при полной загрузке.
• Оцинкованная поверхность - не требует обслуживания, устойчива к конденсату и химическим воздействиям в серверных помещениях.
• Множественное закрепление - можно использовать несколько точек фиксации на одной рейке для усиленной устойчивости.

Ограничения применения

• Не предназначен для настенных или настольных корпусов - только для напольных 19" систем серии CQE.
• Не работает с корпусами других брендов - отличается шагом крепления и габаритами.
• Не рекомендовано использование вне помещений - хотя оцинкован, не имеет защиты от осадков и прямых UV-лучей.
• Запрещено применять с оборудованием массой более 40 кг на один профиль - возможна деформация металла.

Примеры использования

• Установка 28 одиночных серверов в центре обработки данных.
• Размещение коммутаторов, SFP-модулей и KVM-концентраторов в сетевой комнате.
• Сборка стойки с UPS, PDU и резервными источниками питания в офисном центре.
• Интеграция в системы автоматизации на заводах - где требуется надёжная фиксация контроллеров и интерфейсных плат.

Практические советы

• Перед монтажом проверьте, чтобы все винты были чистыми и не имели следов ржавчины - это предотвращает перекос при затяжке.
• Если оборудование тяжёлое (например, серверы с несколькими HDD), начинайте крепление с нижних слотов - так снижается момент силы на верхние точки.
• Не забудьте оставить минимум 1–2 свободных U между устройствами для лучшей вентиляции - особенно если установлены мощные процессоры.
• При заказе нескольких комплектов - сохраняйте оригинальную упаковку: она содержит маркировку партии и гарантийный талон.
• Артикул r5vug28c - всегда указывайте его при запросе запчастей или техподдержки от DKC.
