Вертикальные профили 19", 47U, "С", 2шт | R5VUG47C DKC ДКС

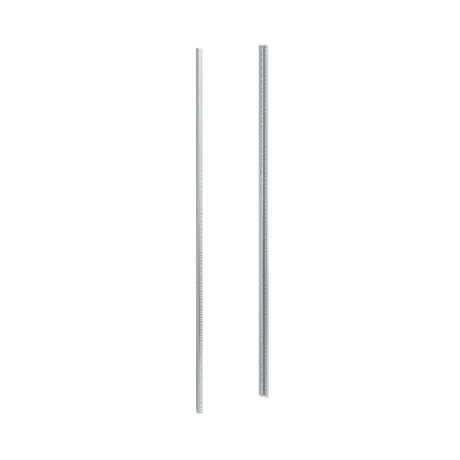

Вертикальный профиль 19 дюймов 47U серия С, комплект 2 шт - это металлический элемент для сборки стоек в 19-дюймовых IT-шкафах ДКС серии CQE. Профиль обеспечивает надёжное крепление серверного и сетевого оборудования, а комплект из двух единиц позволяет собрать полноценную стойку. Артикул r5vug47c соответствует спецификациям серии RAM telecom.

Назначение и область применения

Вертикальный профиль 19 дюймов 47U серия С используется исключительно внутри напольных 19-дюймовых корпусов ДКС серии CQE. Он служит основой для крепления устройств в формате 1U–47U: серверов, коммутаторов, маршрутизаторов, UPS, KVM-концентраторов и других активных компонентов. Применяется в центрах обработки данных, телекоммуникационных узлах, офисных и промышленных IT-инфраструктурах.

Технические характеристики

• Тип: Вертикальный монтажный профиль
• Ширина: 19 дюймов (стандартный интерфейс 19")
• Высота: 47U (1 U = 44,45 мм; общая высота ≈ 2090 мм)
• Материал: Оцинкованная сталь - устойчив к коррозии, сохраняет прочность при механических нагрузках

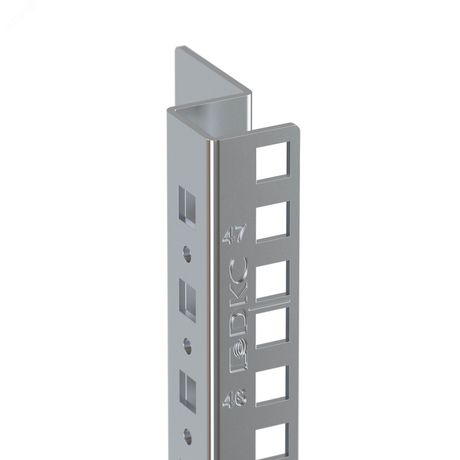

• Форма профиля: C-образная - обеспечивает жесткость и удобство фиксации крепёжных элементов
• Юнитовая разметка: Лазерная гравировка по всей высоте - точная, долговечная, легко читаемая даже при слабом освещении
• Количество в комплекте: 2 штуки - для сборки одной полноценной стойки
• Толщина стенки: 2 мм - достаточна для выдерживания веса типичного оборудования до 100 кг на профиль

Совместимость и монтаж

Производитель рекомендует использовать профиль только совместно с горизонтальными рейками R5PDL и кронштейном для установки вертикальных профилей в корпусах ДКС серии CQE. Монтаж возможен только в корпусах шириной 600 мм и 800 мм. Крепление осуществляется через предварительно просверленные отверстия с использованием болтов и гаек - не требует сварки или клепки. Нельзя применять в корпусах других серий или сторонних производителей - несовместимость по геометрии и системе крепления.

Преимущества

• Лазерная гравировка юнитов - не стирается со временем, отличается от печатной разметки
• Цинковое покрытие - защищает от ржавчины в условиях повышенной влажности
• C-образная форма - повышает жёсткость и снижает риск деформации при перегрузке
• Комплект из двух профилей - сразу готов к сборке стойки, не требуется докупать недостающие детали
• Поддержка множественного закрепления - можно одновременно фиксировать несколько устройств на одном уровне

Ограничения применения

• Не предназначен для настенных или настольных корпусов - только для напольных 19" шкафов ДКС серии CQE
• Не совместим с корпусами шириной менее 600 мм или более 800 мм
• Не рассчитан на использование вне помещений - отсутствует IP-защита, материал не адаптирован для улицы
• Запрещено использовать с крепёжными элементами другого стандарта - только M6/M8, как указано в документации ДКС

Примеры использования

• Установка 47 серверов в центральной комнате хостинг-провайдера
• Размещение коммутаторов и оптических терминалов в распределительном шкафу оператора связи
• Сборка временной IT-стойки на объекте для проведения тестирования сети
• Интеграция в существующую стойку ДКС CQE для увеличения плотности размещения оборудования

Практические советы

• Перед монтажом проверьте соответствие ширины корпуса - 600 мм или 800 мм. Использование в корпусе другой ширины невозможно.
• Гравировка начинается снизу - ориентируйте профиль так, чтобы метки были видны при работе перед шкафом.
• При установке используйте только оригинальные кронштейны DKC - другие могут не обеспечить правильную параллельность профилей.
• Не затягивайте крепления слишком сильно - это может вызвать деформацию C-профиля и нарушить равномерность разметки.
• При замене старых профилей - убедитесь, что новые также относятся к серии С, а не к A/B/D - различаются по форме и месту крепления кронштейнов.
