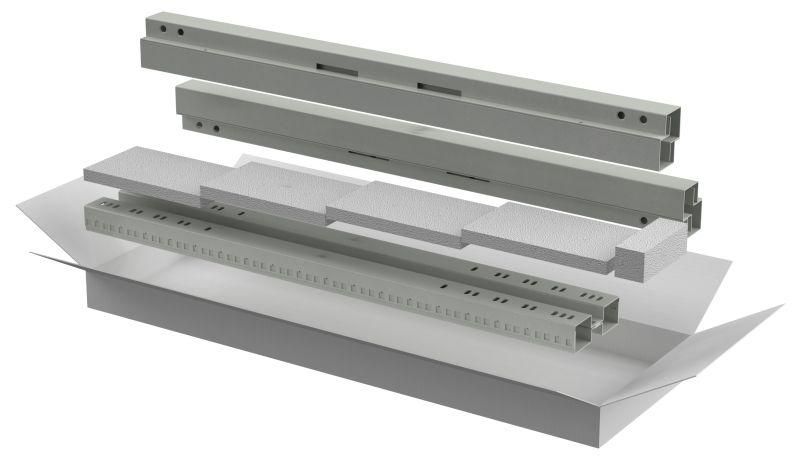

Комплект стоек и профилей для шкафа 47U сер. LINEA E ITK LE35-47UXX-XL IEK

Комплект стоек и профилей для шкафа 47U серия ITK - это готовый набор элементов для сборки напольного серверного шкафа стандарта 19 дюймов. Комплект стоек и профилей для шкафа 47U серия ITK обеспечивает надёжную основу для установки оборудования в центрах обработки данных, на промышленных объектах и в телекоммуникационных пунктах. Артикул le35-47uxx-xl соответствует серии LINEA E бренда ITK (IEK).

Назначение и область применения

Комплект стоек и профилей для шкафа 47U серия ITK предназначен для сборки стационарных напольных шкафов высотой 47U. Он служит несущей рамой, на которую устанавливаются оборудование, кабельные трассы, блоки питания и другие компоненты. Подходит для систем распределения электроэнергии, автоматизации производства, серверных помещений и телекоммуникационных узлов.

Технические характеристики

• Высота: 47 U (стандартный шаг 44,45 мм между крепёжными отверстиями)
• Ширина: 19 дюймов (соответствует стандарту EIA-310-D)
• Материал: листовая сталь - обеспечивает механическую прочность и долговечность
• Цвет: RAL 7035 (серый металлик) - устойчив к выцветанию и коррозии
• Тип изделия: комплект для сборки - все элементы предварительно подготовлены, требуют только фиксации
• Способ монтажа: винтовое крепление - соединение стоек и профилей осуществляется болтами и гайками

Совместимость и монтаж

Комплект стоек и профилей для шкафа 47U серия ITK совместим с любым оборудованием, имеющим крепёжные отверстия по стандарту 19 дюймов. Монтаж выполняется в следующем порядке:

• Установить передние и задние стойки вертикально на пол или платформу
• Закрепить горизонтальные профили (верхний, нижний и промежуточные) с помощью винтов в заранее просверленные отверстия
• Проверить перпендикулярность стоек уровнем - допустимое отклонение +-1°
• Фиксация всех элементов должна проводиться с моментом затяжки до 8–10 Нм

Не требуется сварка или специальный инструмент - достаточно отвёртки или ключа на 5,5 мм.

Безопасность и стандарты

Комплект стоек и профилей для шкафа 47U серия ITK соответствует требованиям EIA-310-D и IEC 60297. Конструкция рассчитана на равномерную нагрузку до 100 кг при правильном распределении веса. Ребра жесткости на профилях повышают устойчивость к деформации при ударных и вибрационных воздействиях.

Преимущества

• Готовый комплект - не нужно подбирать отдельные детали, снижает риск ошибок при сборке
• Листовая сталь - устойчива к изгибу, не теряет форму при длительной эксплуатации
• Винтовые соединения - позволяют разбирать и собирать шкаф многократно без потери целостности
• RAL 7035 - цвет не выгорает на солнце, легко моется, хорошо сочетается с другими элементами инфраструктуры
• Ребра жесткости - увеличивают несущую способность без увеличения массы

Ограничения применения

• Не предназначена для настенного монтажа - только напольная установка
• Не рекомендуется использовать в условиях постоянной влажности выше 95% без дополнительной защиты корпуса
• Максимальная нагрузка - 100 кг; превышение может вызвать прогиб профилей
• Не поддерживает модульные системы с быстроразъёмным креплением - только винтовое соединение
• Не имеет встроенной вентиляции или заземления - эти функции должны реализовываться дополнительно

Примеры использования

• Серверные шкафы в офисных центрах обработки данных
• Щитовые помещения на заводах с PLC-системами управления
• Аппаратные комнаты в телеком-узлах и базовых станциях
• Распределительные щиты с АВР, преобразователями частоты и источниками бесперебойного питания

Практические советы

• Перед сборкой проверьте наличие всех элементов комплекта - в состав входят две стойки, верхняя/нижняя планки и 4–6 промежуточных профилей
• Используйте антивибрационные прокладки под ножки шкафа, если он установлен на полу с повышенной вибрацией
• Учитывайте посадочный диаметр отверстий - они рассчитаны под M6 болты, не используйте более крупные крепежи
• При установке тяжёлых устройств (UPS, серверы) распределяйте вес равномерно - не сосредоточивайте всё на одной секции
• После сборки проведите контрольную затяжку всех винтов через 2–3 недели эксплуатации - возможна осадка материалов
