Комплект стоек и профилей для шкафа 47U сер. LINEA N ITK LN35-47UXX-X IEK

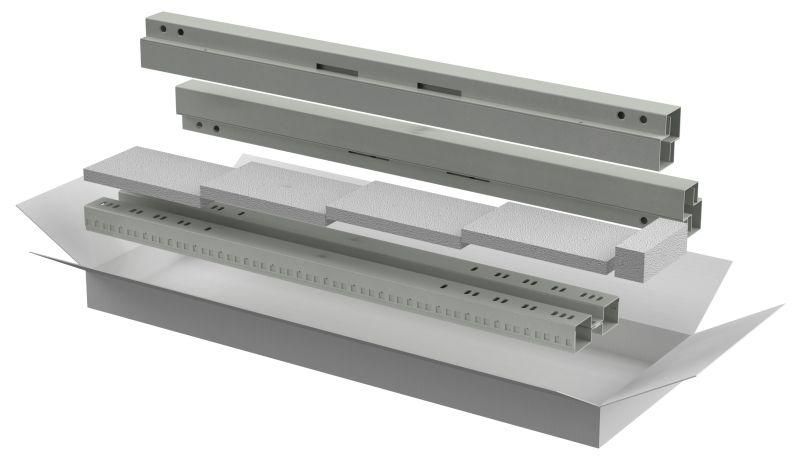

Комплект стоек и профилей для шкафа 47U серия LINEA N ITK - это готовый набор элементов для сборки напольного серверного шкафа стандарта 19 дюймов. Комплект стоек и профилей для шкафа 47U серия LINEA N ITK обеспечивает надежную основу для установки оборудования в центрах обработки данных, на производстве и в телекоммуникационных узлах.

Назначение и область применения

Комплект стоек и профилей для шкафа 47U серия LINEA N ITK предназначен для сборки прочных напольных шкафов высотой 47U. Он используется там, где требуется размещение большого количества сетевого, силового или автоматизационного оборудования - например, в серверных помещениях, распределительных щитах, системах управления технологическими процессами и на промышленных объектах.

Технические характеристики

• Высота: 47 U (стандартный шаг 44,45 мм между крепежными отверстиями)
• Ширина: 19 дюймов (соответствует стандарту EIA-310-D)
• Материал: листовая сталь - обеспечивает механическую прочность и долговечность
• Цвет: RAL 7035 (серый матовый), устойчив к выцветанию и коррозии при нормальных условиях эксплуатации
• Тип изделия: комплект для сборки - все элементы предварительно подготовлены, требуют только фиксации
• Способ монтажа: винтовое крепление - использование болтов и гаек для соединения стоек и профилей

Совместимость и монтаж

Комплект стоек и профилей для шкафа 47U серия LINEA N ITK совместим со всеми стандартными 19-дюймовыми рейками, кронштейнами и направляющими, соответствующими EIA-310-D. Монтаж выполняется в следующем порядке:

• Установите передние и задние стойки вертикально на полу или платформе
• Закрепите горизонтальные профили (верхний и нижний) с помощью винтов - они формируют раму шкафа
• Фиксируйте боковые профили для усиления жесткости конструкции
• Используйте регулируемые крепления для оборудования, чтобы избежать перекосов

Необходимые инструменты: отвертка или ключ для винтов M6/M8 (не входят в комплект).

Безопасность и стандарты

Комплект стоек и профилей для шкафа 47U серия LINEA N ITK изготовлен в соответствии с требованиями к механической нагрузке для шкафов 19” и не содержит острых кромок. Соответствие стандартам EIA-310-D и IEC 60297 обеспечивает безопасную работу с оборудованием. Напряжение и ток через корпус не протекают - шкаф является исключительно механической конструкцией.

Преимущества

• Высокая несущая способность благодаря ребрам жесткости на профилях - можно устанавливать тяжелое оборудование до 100 кг на уровне 1U
• Жесткая конструкция за счет двойной фиксации стоек и профилей снижает риск деформации при длительной эксплуатации
• Легкий доступ к внутренним коммуникациям - открытая конструкция позволяет легко прокладывать кабели и обслуживать оборудование
• Стандартная высота 47U - оптимальна для крупных систем автоматизации и распределения энергии

Ограничения применения

• Не предназначена для настенного монтажа - только напольное расположение
• Не имеет встроенной защиты от пыли/влаги (IP-класс не предусмотрен); для внешних условий требуется дополнительный кожух
• Не рекомендуется использовать в средах с постоянным воздействием химических веществ или агрессивной коррозионной средой без дополнительной покраски или антикоррозийной обработки
• Подходит только для оборудования весом до расчетной нагрузки шкафа; превышение массы может вызвать прогиб профилей

Примеры использования

• Серверные комнаты в офисах и дата-центрах - размещение маршрутизаторов, коммутаторов, серверов
• Промышленные контроллеры и АСУ ТП - установка PLC, модулей ввода-вывода, преобразователей частоты
• Энергораспределительные пункты - монтаж УЗО, автоматов, реле, устройств защиты
• Телекоммуникационные узлы - размещение оптических терминалов, медиаконвертеров

Практические советы

• Перед сборкой проверьте, что посадочные отверстия на стойках точно совпадают с крепежными планками вашего оборудования - допуск +-0,5 мм
• Используйте антивибрационные прокладки под ножки шкафа, если он установлен на металлическом полу или рядом с вибрирующим оборудованием
• Для удобства прокладки кабелей рекомендуется заранее спроектировать трассы - используйте кабельные каналы и зажимы, которые также подходят под стандарт 19”
• При работе с большим числом кабелей учитывайте свободное пространство вокруг оборудования - не заполняйте более 70% глубины шкафа
• Артикул ln35-47uxx-x - сохраняйте его при заказе запчастей, так как замена одного профиля возможна только по точному соответству
