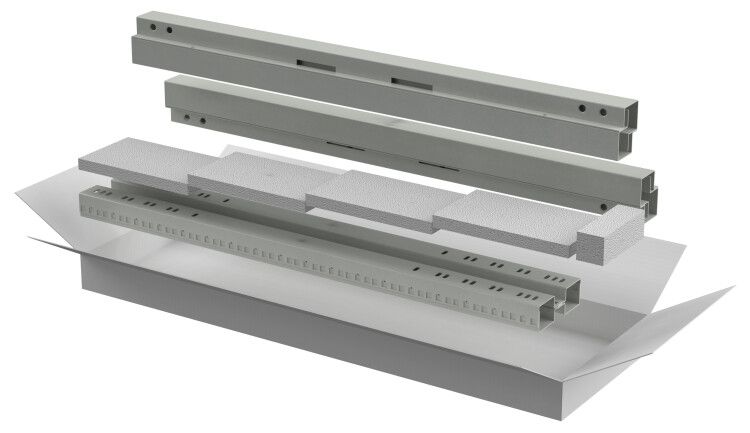

Комплект стоек и профилей для шкафа 42U LINEA N сер. - LN35-42UXX-X IEK

Комплект стоек и профилей для шкафа 42U серия LINEA N ITK - это готовый набор элементов для сборки напольного серверного шкафа стандарта 19 дюймов. Комплект стоек и профилей для шкафа 42U серия LINEA N ITK обеспечивает надёжную основу для установки оборудования в центрах обработки данных, на промышленных объектах и в телекоммуникационных узлах.

Назначение и область применения

Комплект стоек и профилей для шкафа 42U серия LINEA N ITK предназначен для сборки стационарных напольных шкафов высотой 42U. Он служит несущей конструкцией, на которую монтируются оборудование, кабельные трассы, блоки питания и другие компоненты систем автоматизации и распределения электроэнергии. Подходит для установки в помещениях с контролируемой средой - серверных комнатах, технических помещениях, производственных цехах.

Технические характеристики

• Высота: 42 U (стандартный шаг 44,45 мм между крепёжными отверстиями)
• Ширина: 19 дюймов (соответствует стандарту EIA-310-D)
• Материал: листовая сталь - обеспечивает механическую прочность и долговечность
• Цвет: RAL 7035 (серый матовый) - устойчив к выцветанию и коррозии в помещении
• Тип изделия: комплект для сборки - все элементы предварительно подготовлены, требуют только фиксации
• Способ монтажа: винтовое крепление - позволяет собирать и разбирать конструкцию без сварки

Совместимость и монтаж

Комплект стоек и профилей для шкафа 42U серия LINEA N ITK совместим со всеми стандартными 19-дюймовыми устройствами, имеющими крепёжные отверстия по ГОСТ/IEC 60297. Монтаж выполняется в следующем порядке:

• Установить передние и задние стойки вертикально на пол или платформу
• Закрепить верхний и нижний профили с помощью болтов - они формируют раму шкафа
• Фиксировать боковые направляющие, если предусмотрены в комплекте
• Проверить перпендикулярность стоек уровнем перед окончательным затягиванием крепежа

Необходимые инструменты: крестовая отвёртка или гаечный ключ (обычно M6). Крепёж в комплект не входит - требуется приобрести отдельно.

Безопасность и стандарты

Конструкция соответствует требованиям к механической нагрузке для шкафов 19” согласно IEC 60297. Несущая способность обеспечивается за счёт ребер жесткости на профилях и усиленных стойках. Применение стали с покрытием снижает риск возникновения острых кромок и повреждений изоляции кабелей.

Преимущества

• Высокая жёсткость конструкции благодаря ребрам жесткости и двойному профилю стоек
• Готовый комплект - не нужно рассчитывать длину профилей или делать подрезку
• Винтовое соединение позволяет легко заменить детали или модифицировать шкаф
• Цвет RAL 7035 сочетается с другими изделиями серии LINEA N ITK, обеспечивая единый внешний вид
• Поддерживает равномерное распределение веса - можно устанавливать тяжёлое оборудование (UPS, коммутаторы, серверы)

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от осадков и УФ-излучения
• Не рекомендуется использовать в условиях повышенной влажности без дополнительной антикоррозийной обработки
• Не содержит внутренних креплений для оборудования - необходимо докупать рейлинги, кронштейны, слайды
• Не подходит для мобильных или временных решений - конструкция рассчитана на постоянную установку

Примеры использования

• Серверные шкафы в офисных центрах обработки данных
• Щиты управления и автоматизации на заводах
• Коммутационные пункты связи и телекоммуникаций
• Распределительные щиты с оборудованием IP-телефонии и видеонаблюдения

Практические советы

• Перед сборкой проверьте, чтобы все элементы комплекта были целыми - особенно стойки и профили с отверстиями под крепёж
• Используйте антивибрационные прокладки под ножки шкафа, если он установлен на полу с высокой степенью вибрации
• Учитывайте посадочный диаметр 60 мм - при заказе дополнительных креплений выбирайте элементы с этим параметром
• При планировании проводки оставляйте свободное пространство около 20–30% объема шкафа для теплоотвода
• Для удобства обслуживания используйте комплекты с регулируемыми стойками - хотя в этом варианте они фиксированы, но позволяют точно выставить уровень
