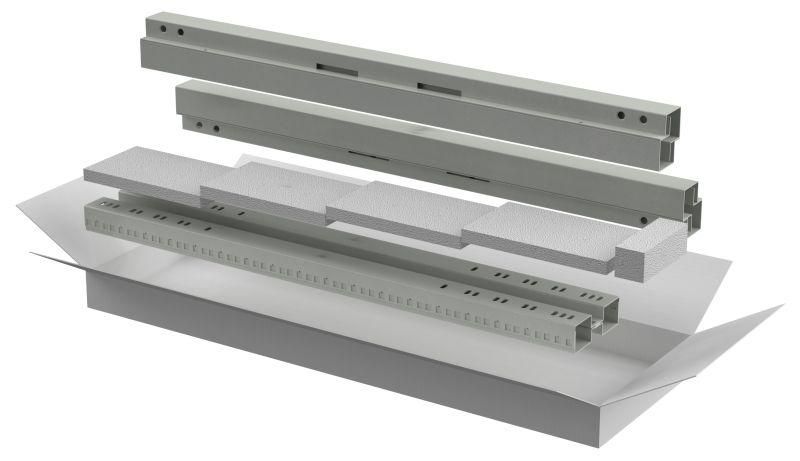

Комплект стоек и профилей для шкафа 42U сер. LINEA E ITK LE35-42UXX-XL IEK

Комплект стоек и профилей для шкафа 42U серия ITK - это готовый набор элементов для сборки напольного серверного шкафа стандарта 19 дюймов. Комплект стоек и профилей для шкафа 42U серия ITK (артикул le35-42uxx-xl) обеспечивает надёжную основу для установки оборудования в центрах обработки данных, телекоммуникационных узлах и промышленных системах автоматизации.

Назначение и область применения

Комплект стоек и профилей для шкафа 42U серия ITK предназначен для сборки стационарных напольных шкафов высотой 42U. Он служит несущей конструкцией, на которую монтируются оборудование, кабельные трассы, устройства распределения питания и автоматизации. Подходит для установки в помещениях с контролируемой средой - серверных комнатах, технических помещениях, производственных зонах.

Технические характеристики

• Высота: 42 U (стандартный шаг 44,45 мм между крепёжными отверстиями)
• Ширина: 19 дюймов (соответствует стандарту EIA-310-D)
• Материал: листовая сталь - обеспечивает механическую прочность и долговечность
• Цвет: RAL 7035 (серый матовый) - устойчив к выцветанию, совместим с промышленным дизайном
• Тип изделия: комплект для сборки - все элементы предварительно подготовлены, требуют только фиксации
• Способ монтажа: винтовое крепление - использует болты и гайки, исключает сварку

Совместимость и монтаж

Комплект стоек и профилей для шкафа 42U серия ITK совместим с любым оборудованием, соответствующим стандарту 19 дюймов. Монтаж выполняется в следующем порядке:

• Установить передние и задние стойки вертикально на пол или платформу
• Закрепить горизонтальные профили (верхний, нижний и промежуточные) с помощью винтов в отверстиях по меткам 44,45 мм
• Проверить перпендикулярность стоек уровнем - допуск +-1°
• Фиксация всех соединений должна осуществляться с моментом 8–10 Нм

Не требуется специальное оборудование - достаточно отвёртки и ключа на 8 мм. Все детали имеют предварительно просверленные отверстия, что исключает необходимость разметки.

Безопасность и стандарты

Конструкция соответствует требованиям EIA-310-D и IEC 60297. Прочностные характеристики рассчитаны на равномерную нагрузку до 100 кг на уровне 1U. Ребра жесткости на профилях повышают устойчивость к деформации при боковой нагрузке. Отсутствие острых кромок снижает риск травм при обслуживании.

Преимущества

• Высокая несущая способность за счёт ребёр жесткости и двойной толщины стали в точках крепления
• Готовый комплект - не нужно подбирать отдельные элементы, экономится время на сборке
• Винтовые соединения позволяют легко демонтировать и переустанавливать шкаф
• Стандартный цвет RAL 7035 - совместим с большинством промышленных решений, не требует покраски
• Поддерживает модульную эволюцию - можно добавить двери, вентиляторы, кабельные каналы

Ограничения применения

• Не предназначена для настенного монтажа - только напольная установка
• Не рекомендовано использование в условиях постоянной влажности выше 90% без дополнительной защиты корпуса
• Максимальная температура окружающей среды - +40 C; при более высоких значениях требуется активное охлаждение
• Не подходит для мобильных/переносных систем - конструкция не имеет колёс и не рассчитана на перемещение
• Изделие не содержит внутренних кабельных дорожек - их необходимо докупать отдельно

Примеры использования

• Серверные шкафы в офисных центрах обработки данных
• Щитовые комнаты на промышленных объектах - управление насосами, конвейерами, PLC
• Телекоммуникационные узлы - маршрутизаторы, коммутаторы, оптические терминалы
• Аксессуары для систем АСУ ТП - распределительные щиты, блоки питания, реле

Практические советы

• Перед сборкой проверьте наличие всех элементов: две стойки, три профиля (верхний, нижний, средний), комплект винтов и гаек
• Учитывайте посадочный диаметр: отверстия в стойках рассчитаны под M6, не используйте другие размеры
• Для увеличения жёсткости шкафа - установите диагональные распорки (приобретаются отдельно)
• При использовании тяжёлых устройств (>15 кг на одну U) - избегайте расположения их в верхней части шкафа
• После сборки обязательно затяните все винты - ослабленные соединения вызывают вибрацию и шум при работе оборудования
