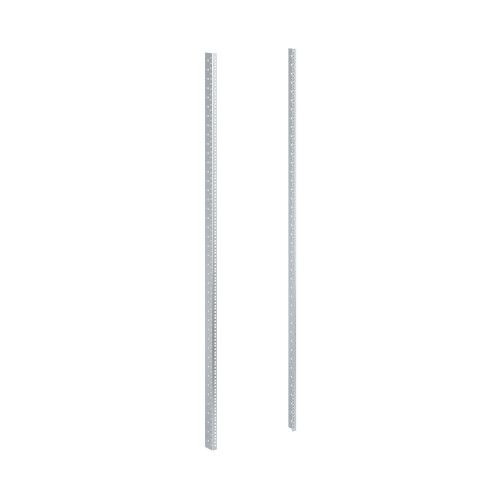

Профиль вертикальный CQE 19", 42U, L, 2 шт DKC (ДКС) R5VUG42L

Вертикальный профиль 19 дюйм 42U L 2 шт от DKC - это элемент каркаса для сборки 19-дюймовых стоек в корпусах серии CQE. Профиль обеспечивает надёжное крепление серверного и сетевого оборудования с юнитовой разметкой, что ускоряет монтаж и снижает риск ошибок.

Назначение и область применения

Вертикальный профиль 19 дюйм 42U L 2 шт используется исключительно в составе напольных 19-дюймовых IT-корпусов серии CQE от DKC. Он служит основой для установки оборудования в формате 19” - серверов, коммутаторов, маршрутизаторов, UPS, KVM и других устройств с стандартизованными креплениями. Применяется в центрах обработки данных, телекоммуникационных помещениях, офисных и промышленных системах автоматизации.

Технические характеристики

• Размер: 19 дюймов - соответствует стандартному интервалу между крепёжными отверстиями для 19” оборудования
• Количество модулей: 42 U - позволяет разместить до 42 единиц оборудования по вертикали
• Форма: L-образная - обеспечивает жёсткую фиксацию при креплении к горизонтальным рейкам
• Материал: сталь с оцинкованным покрытием - защищена от коррозии, подходит для помещений с повышенной влажностью
• Высота профиля: 2 мм - толщина металла, обеспечивающая достаточную механическую прочность при нагрузках до 100 кг на пару профилей
• Разметка: лазерная гравировка - точная, долговечная, легко читаемая даже при слабом освещении
• Комплектация: 2 шт. - необходимый минимум для одной боковой стороны корпуса
• Способ монтажа: винтовое крепление - через предварительно просверленные отверстия на горизонтальных рейках R5PDL
• Множественное закрепление: да - можно использовать несколько точек крепления для повышения устойчивости

Совместимость и монтаж

Производитель рекомендует использовать профиль только совместно с горизонтальными рейками R5PDL и кронштейнами серии CQE. Подходит для корпусов шириной 600 мм (без кронштейнов) и 800 мм (с кронштейном для вертикальных профилей). Крепится болтами M6 или аналогичными, которые должны быть предоставлены заказчиком. Не совместим с корпусами других серий или сторонних производителей - из-за отличий в шаге крепления и форме профиля.

Безопасность и стандарты

Изделие соответствует требованиям EIA-310-D для 19-дюймовых стоек. Материал оцинкован в соответствии с ГОСТ 14918, что гарантирует антикоррозийную стойкость. Нагрузочные возможности рассчитаны согласно нормам IEC 60297. Сертификаты качества доступны на сайте производителя DKC.

Преимущества

• Лазерная гравировка юнитов - не стирается со временем, удобна при частых перестановках оборудования
• L-образная форма - увеличивает жёсткость конструкции, снижает прогиб при нагрузке
• Оцинкованная поверхность - не требует дополнительной защиты, выдерживает длительную эксплуатацию в условиях средней влажности
• Комплект из двух профилей - сразу готов к установке в один корпус, не требуется докупать недостающие элементы

Ограничения применения

• Не предназначен для настенных или стеновых корпусов - только для напольных 19” рамок серии CQE
• Не работает с корпусами шириной менее 600 мм или более 800 мм без специального кронштейна
• Не допускается использование с другими типами креплений (например, зажимами или сваркой)
• Не следует применять в агрессивных средах: химических производствах, морских объектах, соляных зонах - оцинковка не заменяет нержавеющую сталь

Примеры использования

• Установка серверов Dell PowerEdge в центральной комнате ЦОД
• Монтаж коммутаторов Cisco Nexus в распределённой сети предприятия
• Размещение IP-АТС и VoIP-шлюзов в телеком-шкафу
• Сборка стойки для видеонаблюдения с NVR и PoE-коммутаторами

Практические советы

• Перед монтажом проверьте, чтобы все отверстия на рейках R5PDL были точно совмещены с отверстиями на профиле - иначе возникнет перекос
• Используйте антивибрационные прокладки под оборудование, особенно при установке жёстких дисков или вибрирующих устройств
• При использовании кронштейна для корпусов 800 мм - обязательно затяните все болты равномерно, чтобы избежать деформации рамы
• Не забудьте оставить свободное пространство выше и ниже оборудования для вентиляции - 1–2 U с каждой стороны
• При необходимости замены одного профиля - используйте оригинальный артикул r5vug42l; аналоги могут иметь отличающийся шаг крепления
