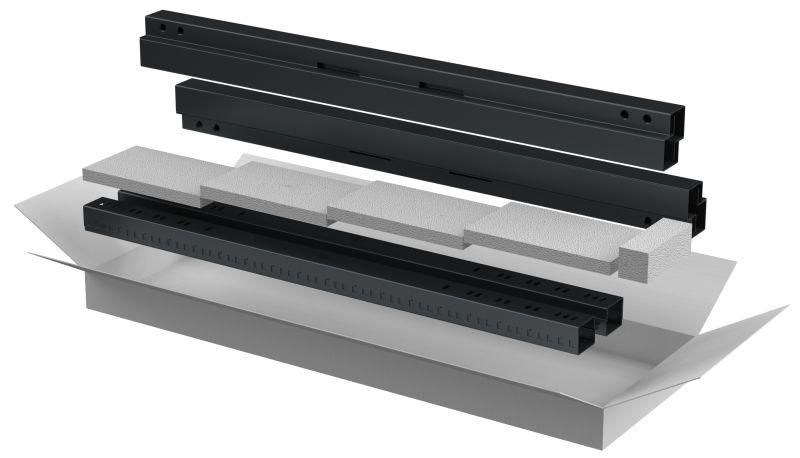

Комплект стоек и профилей для шкафа 47U черн. LINEA N ITK LN05-47UXX-X IEK

Комплект стоек и профилей для шкафа 47U LINEA N ITK черного цвета - это готовый набор элементов для сборки напольного серверного шкафа стандарта 19 дюймов. Комплект обеспечивает надежную основу для установки оборудования в центрах обработки данных, на промышленных объектах и в системах автоматизации. Артикул ln05-47uxx-x соответствует серии LINEA N бренда ITK.

Назначение и область применения

Комплект стоек и профилей для шкафа 47U LINEA N ITK черного цвета предназначен для сборки напольных шкафов высотой 47U. Он служит несущей рамой, на которую устанавливаются оборудование, кабельные трассы, блоки питания и другие компоненты. Подходит для использования в телекоммуникационных помещениях, серверных комнатах, промышленных щитовых и пунктах управления. Применяется там, где требуется устойчивая, долговечная и легко модифицируемая конструкция.

Технические характеристики

• Высота: 47 U (стандартный шаг 44,45 мм между крепежными отверстиями)
• Ширина: 19 дюймов (соответствует стандарту EIA-310-D)
• Материал: листовая сталь - обеспечивает механическую прочность и устойчивость к деформациям
• Цвет: черный (RAL 9005) - устойчив к царапинам, подходит для промышленной среды
• Тип изделия: комплект для сборки - все элементы поставляются отдельно для самостоятельной сборки
• Способ монтажа: винтовое крепление - фиксация деталей осуществляется болтами и гайками
• Ребра жесткости: наличие усиленных зон на профилях повышает нагрузочную способность

Совместимость и монтаж

Комплект стоек и профилей для шкафа 47U LINEA N ITK черного цвета совместим со всеми стандартными 19-дюймовыми креплениями, направляющими, кронштейнами и панелями, соответствующими нормам EIA-310-D. Монтаж выполняется вручную: профили выстраиваются вертикально, стойки фиксируются винтами к верхней и нижней планкам. Каждый уровень крепления имеет перфорацию с шагом 44,45 мм - это позволяет точно регулировать положение оборудования. Инструменты: крестовая отвертка или шуруповерт с моментом до 8 Нм. Убедитесь, что винты подходят по резьбе M6 - они не входят в комплект.

Преимущества

• Увеличенная несущая способность за счет ребер жесткости и двойного усиления стоек
• Готовый комплект исключает необходимость подбора отдельных элементов
• Черный цвет (RAL 9005) маскирует следы эксплуатации и подходит для промышленных интерьеров
• Простая сборка без сварки - можно собрать даже на месте монтажа
• Поддержка веса до 100 кг равномерно распределенной нагрузки (при правильном монтаже)

Ограничения применения

• Не предназначена для настенного монтажа - только напольное исполнение
• Не рекомендуется использовать в условиях постоянного воздействия воды, агрессивных химических веществ или экстремальных температур ниже -20C и выше +50C
• Отсутствует встроенная система вентиляции - необходимо дополнительно планировать воздушный поток
• Комплект не включает двери, панели, крепеж (винты/гайки) и внутренние направляющие - эти элементы заказываются отдельно

Примеры использования

• Серверные шкафы в офисных центрах обработки данных
• Щитовые для автоматизации технологических линий на заводах
• Распределительные шкафы в системах энергообеспечения
• Коммутационные пункты связи и телекоммуникаций
• Аппаратные комнаты в медицинских учреждениях

Практические советы

• Перед сборкой проверьте целостность всех элементов - особенно углы стоек и резьбу крепежных отверстий
• Используйте антивибрационные прокладки под ножки шкафа, если он установлен на металлический пол или вибрирующую поверхность
• При установке тяжелых устройств (UPS, серверы) располагайте их внизу шкафа - это снижает центр тяжести и увеличивает устойчивость
• Обязательно используйте уровневые метки при монтаже - даже небольшой перекос может затруднить последующую установку оборудования
• Для удобства обслуживания оставляйте минимум 50–70 мм свободного пространства перед и за оборудованием
• Комплект стоек и профилей для шкафа 47U LINEA N ITK черного цвета рассчитан на многократную пересборку - при демонтаже извлекайте винты аккуратно, чтобы не повредить резьбу
