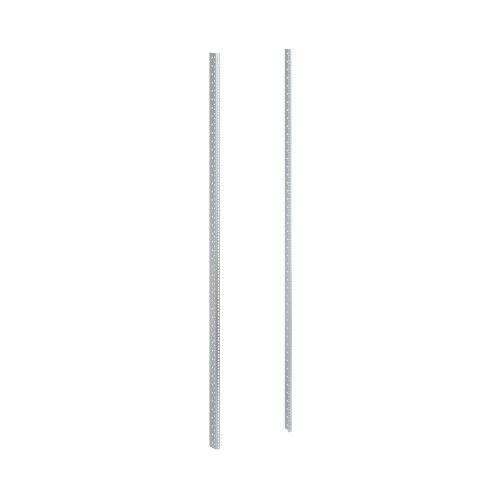

Профиль вертикальный CQE IT-CQE 19", 47U, L, 2 шт DKC (ДКС) R5VUG47L

Вертикальный профиль 19 дюймов 47U L 2 шт от DKC - это элемент крепления для установки серверного и сетевого оборудования в 19-дюймовые корпуса серии CQE. Профиль обеспечивает надёжное фиксирование устройств с юнитовой разметкой и совместим с монтажными рейками R5PDL.

Назначение и область применения

Вертикальный профиль 19 дюймов 47U L 2 шт предназначен для монтажа оборудования в 19-дюймовых IT-корпусах серии CQE. Подходит для установки серверов, коммутаторов, маршрутизаторов, UPS и других устройств стандарта 19". Применяется в центрах обработки данных, телекоммуникационных шкафах, офисных и промышленных системах управления.

Технические характеристики

• Размер: 19 дюймов - соответствует стандартному интервалу между крепёжными отверстиями для 19" оборудования
• Количество модулей: 47 U - позволяет разместить до 47 единиц оборудования по вертикали
• Форма: L-образная - обеспечивает устойчивость и возможность крепления к двум направляющим
• Материал: сталь с оцинкованным покрытием - защищает от коррозии, повышает долговечность
• Высота профиля: 2 мм - толщина металла, обеспечивающая жёсткость при нагрузках
• Способ монтажа: винтовое крепление - фиксируется болтами к горизонтальным рейкам R5PDL
• Множественное закрепление: да - можно использовать одновременно несколько профилей в одном корпусе
• Юнитовая разметка: выполнена лазерной гравировкой - точная, нестираемая, легко ориентируется при установке оборудования
• Комплектация: 2 шт. - один комплект для установки в паре (левый и правый борт корпуса)

Совместимость и монтаж

Вертикальный профиль 19 дюймов 47U L 2 шт совместим исключительно с корпусами серии CQE от DKC:

• Устанавливается на горизонтальные монтажные рейки R5PDL
• Используется с кронштейном для монтажа в корпусах шириной 800 мм
• Не подходит для корпусов других серий или сторонних производителей без адаптеров

Монтаж выполняется с помощью стандартных болтов M6. Каждый профиль крепится к двум рейкам - сверху и снизу - для предотвращения перекоса. Перед установкой проверьте соответствие шага отверстий на рейках и профиле.

Преимущества

• Оцинкованная поверхность снижает риск окисления даже в условиях повышенной влажности
• Лазерная гравировка юнитов сохраняет чёткость разметки на весь срок службы
• L-образная форма увеличивает жесткость и распределяет нагрузку равномерно
• Комплект из двух профилей обеспечивает симметричную установку и стабильность всего шкафа
• Поддерживает плотную укладку оборудования - до 47 U в одной секции

Ограничения применения

• Не применяется в корпусах шириной менее 600 мм - требуются другие типы профилей
• Не совместим с корпусами несерии CQE - отсутствует совпадение по местам крепления
• Не рекомендован для монтажа тяжёлых устройств (более 50 кг на U) без дополнительной опоры
• Толщина металла 2 мм не рассчитана на ударные или вибрационные нагрузки - не используется в мобильных или промышленных средах с сильным механическим воздействием

Примеры использования

• Установка серверов Dell PowerEdge в шкафу CQE-800
• Размещение коммутаторов Cisco Nexus на 47U в телеком-шкафу
• Монтаж IP-АТС и PoE-коммутаторов в распределительной комнате
• Сборка стойки для видеонаблюдения с NVR и источниками питания

Практические советы

• Перед сборкой шкафа проверьте, что все 47U доступны - некоторые устройства занимают больше одного U
• Используйте антивибрационные крепления для тяжёлых устройств - особенно при расположении в нижней части профиля
• При использовании нескольких профилей в одном корпусе выравнивайте их по уровню - отклонение более 2 мм вызывает перекос оборудования
• Закручивайте болты с моментом 2–3 Нм - переусердствовать нельзя, чтобы не деформировать оцинкованную поверхность
• Для удобства обслуживания оставляйте зазор минимум 1 U между оборудованием и краями профиля
