Вертикальные профили 19", 38U, "L", 2шт | R5VUG38L DKC ДКС

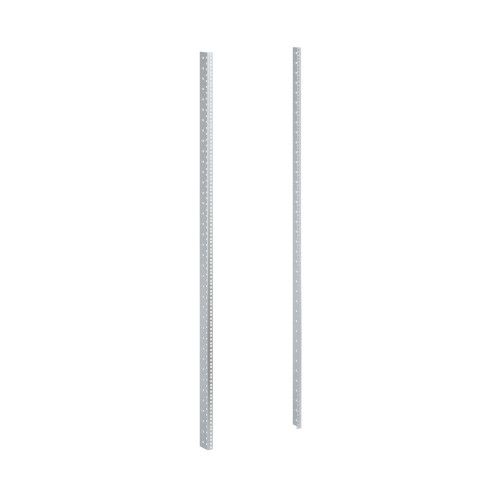

Вертикальный профиль 19 дюймов 38U L (комплект 2 шт) от DKC предназначен для установки серверного и сетевого оборудования в корпусах серии CQE. Этот комплект из двух профилей обеспечивает надёжное крепление устройств в формате 19 дюймов с использованием стандартной юнит-разметки.

Назначение и область применения

Вертикальный профиль 19 дюймов 38U L (комплект 2 шт) используется для монтажа оборудования в 19-дюймовых IT-шкафах серии CQE от DKC. Подходит для установки серверов, коммутаторов, маршрутизаторов, UPS и других устройств стандарта 19". Профили устанавливаются внутри корпусов шириной 600 мм и 800 мм через горизонтальные рейки R5PDL и специальный кронштейн. Применяются в центрах обработки данных, телекоммуникационных помещениях, офисных и промышленных системах автоматизации.

Технические характеристики

• Формат: 19 дюймов (стандарт EIA-310-D)
• Высота: 38 U (единиц высоты), что соответствует ~674 мм
• Количество в комплекте: 2 штуки
• Материал: оцинкованная сталь - повышает corrosion resistance и долговечность
• Толщина стенки: 2 мм - обеспечивает жесткость и устойчивость к нагрузкам
• Поверхность: оцинкованная - защищена от коррозии, не требует дополнительной покраски
• Юнитовая разметка: выполнена лазерной гравировкой - точная, стойкая к истиранию, легко читаема
• Форма профиля: L-образная - позволяет фиксировать оборудование с передней стороны и соединяться с монтажными рейками
• Способ крепления: винтовое - совместимо с болтами M6/M8, используемыми в 19" системах
• Поддержка множественного закрепления: да - можно использовать несколько уровней крепления на одном профиле

Совместимость и монтаж

Производителем рекомендовано использование Вертикального профиля 19 дюймов 38U L (комплект 2 шт) исключительно с корпусами серии CQE от DKC. Для монтажа требуется:

• Горизонтальная монтажная рейка R5PDL (прикрепляется к боковым стенкам корпуса)
• Кронштейн для установки вертикальных профилей - необходим при сборке корпусов шириной 800 мм
• Винты M6 или M8 для фиксации профиля к рейке и оборудования к профилю

Не подходят для корпусов других серий или сторонних производителей без адаптеров. Каждый профиль рассчитан на равномерное распределение веса до 50 кг; перегрузка недопустима.

Преимущества

• Лазерная гравировка юнитов - удобство при планировании расположения оборудования, снижение ошибок при монтаже
• L-форма профиля - оптимальная жёсткость и доступ к крепёжным отверстиям с лицевой стороны
• Оцинкованная сталь - устойчивость к влаге и химическим воздействиям, особенно важна в условиях повышенной влажности
• Комплект из двух профилей - сразу готов к установке в типовой 19"-шкаф, экономит время и расходы
• Поддержка множественного закрепления - возможность плотной укладки оборудования без зазоров

Ограничения применения

• Не для настенных или настольных корпусов - только для напольных шкафов серии CQE
• Имеет фиксированную высоту 38U - нельзя удлинить или срезать без потери целостности и гарантии
• Требуются специализированные кронштейны для корпусов 800 мм - без них монтаж невозможен
• Запрещено применение с нестандартными крепёжными элементами (например, самонарезающими винтами меньшего диаметра)
• Не рекомендуется для внешнего размещения - не имеет IP-защиты, чувствителен к осадкам и прямому контакту с водой

Примеры использования

• Установка 19” серверов в центральной комнате Data Center
• Монтаж коммутаторов Cisco, Juniper, Huawei в телеком-шкафу
• Размещение KVM-switch’ов, PDU, медных/оптических patch panels
• Обустройство рабочих мест в промышленном контроле (PLC, I/O-модули)

Практические советы

• Перед монтажом проверьте соответствие глубины корпуса - профиль 38U требует минимум 600–800 мм внутренней глубины
• Используйте антивибрационные прокладки между оборудованием и профилем при работе в условиях постоянной вибрации
• При заполнении всех 38U учтите тепловые зазоры - не забивайте всё пространство, чтобы сохранить воздушный поток
• Проверяйте наличие кронштейнов при заказе - они не входят в комплект профиля, хотя указаны в документации DKC
• Артикул r5vug38l всегда указывает именно этот комплект из двух профилей - не путайте с одиночными единицами или другими сериями
