Заземление модульное

Устройства для организации безопасного подключения защитных проводников PE в электрощитах и распределительных системах. Применяются на DIN-рейке, обеспечивают надежный контакт и удобную коммутацию.

Как выбрать

Основные технические параметры, влияющие на совместимость и надежность:

• Сечение проводника: Определяет допустимый ток и площадь контакта. Несоответствие может вызвать перегрев или плохой контакт.
• Тип соединения: Пружинные зажимы быстрее в монтаже, болтовые — более ремонтопригодны и лучше держат вибрацию.
• Номинальный ток: Соответствует нагрузке в цепи заземления. При высоких токах требуется запас по сечению и прочности контакта.
• Способ монтажа: Большинство решений рассчитаны на DIN-рейку 35 мм, но есть и винтовые или универсальные конструкции.
• Материал и степень защиты: Полиамид и металл устойчивы к нагреву, IP55/IP68 важны во влажных или агрессивных средах.

Выбор по характеристикам

Клеммы с пружинными зажимами

Подходят для частого обслуживания и быстрого монтажа. Особенно эффективны при работе с гибкими проводниками — пружинный механизм исключает передавливание. Ширина шага (5,2–6,2 мм) позволяет экономить место на рейке. Поддерживают сечение от 0,08 до 6 кв.мм, что покрывает большинство задач в бытовых и промышленных щитах. Различия в ценах связаны с заявленным сечением и количеством уровней подключения.

Товары: [1] [2] [3] [4] [5]

Болтовые зажимы серии ЗН-101

Рассчитаны на большие токи (до 125 А) и сечения до 35 кв.мм. Конструкция с двойным обжимом и насечками на латунных клеммах повышает надежность контакта даже при вибрации. Корпус из полиамида устойчив к возгоранию (класс V0), а болтовое соединение проще контролировать визуально. Подходят для ответственных узлов заземления в производственных условиях.

Товары: [6] [7] [8]

Гайки и переходные соединители

Применяются для подключения металлических труб, гофр и корпусов оборудования через резьбовое соединение. Выполнены из стали с цинковым покрытием или латуни — первый вариант предпочтителен для улицы благодаря антикоррозии, второй — для помещений, где важен внешний вид и химическая стойкость. Размер резьбы (M25, 1″, 2″) должен точно соответствовать месту установки.

Товары: [9] [10] [11]

Комплекты и шины заземления

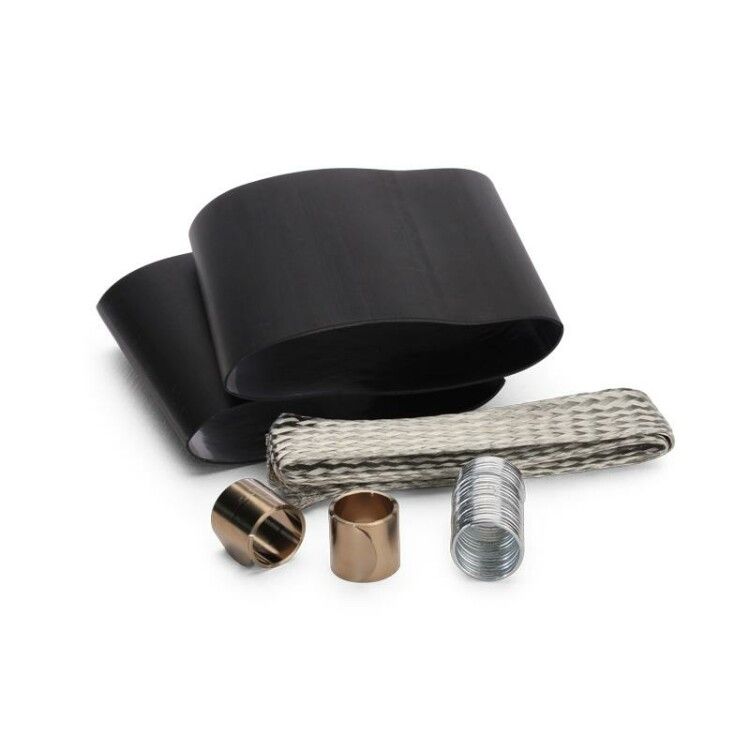

Главные заземляющие шины (ГЗШ) и комплекты используются как центральные точки сбора всех защитных проводников. Медные шины ([12]) имеют минимальное сопротивление, а комплекты ([13] [14]) содержат всё необходимое для монтажа в кабельных муфтах или на открытых трассах. Такие решения актуальны при строительстве новых сетей или капитальном ремонте.

Товары: [12] [13] [14] [15] [16] [17]

Выбор по бюджету

Бюджетные решения

Включают недорогие болтовые зажимы и гайки заземления. Что теряешь: меньшую плотность монтажа (больший шаг), ограниченное сечение проводника (до 4 кв.мм), базовый пластик вместо усиленного. Однако такие модели полностью работоспособны в домашних щитах и при малых токах. Оправданы при массовой замене или временной установке.

Товары: [7] [8] [9] [10] [11]

Средний сегмент

Добавляет удобство монтажа (пружинные клеммы), возможность работы с гибкими проводами, повышенную пожаробезопасность материалов (V0). Расширение сечения до 6 кв.мм и наличие многоуровневых решений делает их оптимальными для современных щитов учета и автоматики. Лучшее соотношение цены и качества при длительной эксплуатации.

Товары: [1] [2] [3] [4] [5] [6] [13]

Высокий ценовой сегмент

Позволяет получить полноценную шину заземления из меди с изоляторами ([12]), готовые комплекты для сложных условий ([14] [17]). Получаешь: высокую проводимость, соответствие промышленным нормам, герметичность (IP55/IP68), долговечность в агрессивных средах. Необходимо при строительстве объектов с жесткими требованиями к безопасности — подстанций, промышленных предприятий, молниезащиты.

Товары: [12] [14] [17] [16] [15]

Выводы

Если задача — организовать заземление в квартирном щите с проводниками до 2,5 кв.мм → выбирай пружинные клеммы [2] [4]. Для мощных линий (до 35 кв.мм) и промышленных щитов критично использовать болтовые зажимы [6]. При необходимости подключения гофры или трубы — нужна резьба: [9] (1”), [10] (2”) или метрическая [11]. Для центрального узла заземления в новом щите подойдет шина [12]. Комплекты [13] и [14] стоит рассматривать при монтаже кабельных линий с броней или наружной молниезащите.
