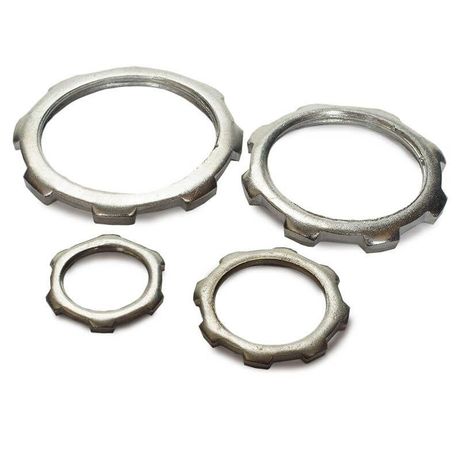

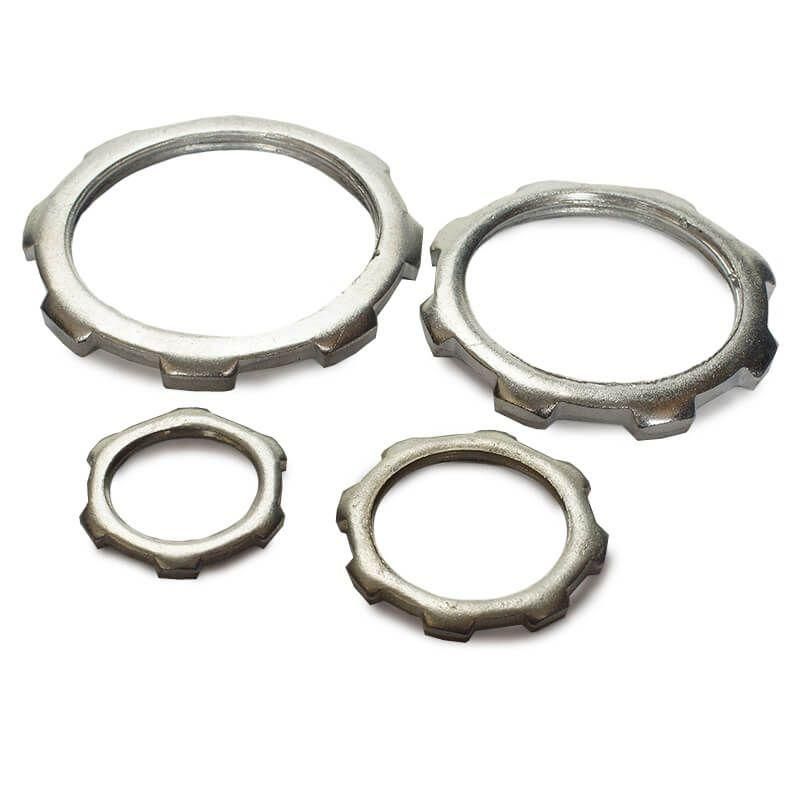

Гайка заземляющая К485 У3 2" (50.8 мм) Гофроматик zeta40215

Гайка заземляющая К485 (2") от ЗЭТА Новосибирск обеспечивает надёжный электрический контакт между корпусом оборудования и металлической трубой или гибким вводом. Артикул zeta40215 - решение для промышленного заземления в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Гайка заземляющая К485 (2") предназначена для соединения заземляющего провода с металлической оболочкой электрооборудования через стальную трубу или гибкий ввод. Устанавливается на входе в щит, шкаф, станок или другую металлическую конструкцию. Применяется там, где требуется постоянный и низкоомный контакт с землёй - например, в системах автоматизации, на конвейерах, в насосных станциях и на объектах энергетики.

Технические характеристики

• Размер резьбы: 2 дюйма (50 мм условный проход)
• Шаг резьбы: 2 мм
• Число витков резьбы на дюйм: 1 - соответствует крупному шагу для быстрого монтажа
• Материал: сталь с горячим цинкованием - защищает от коррозии даже в агрессивной среде
• Размер ключа: 73 мм - совместим с обычными рожковыми и накидными ключами
• Наличие фланцев: да - обеспечивают плотное прилегание к поверхности корпуса
• Климатическое исполнение: У3 - работает при температурах от -60 до +150 C
• Цвет: серебристый - видимый контроль наличия цинкового слоя
• Состав: без галогенов - безопасна для окружающей среды и не выделяет токсичных веществ при нагреве

Совместимость и монтаж

Гайка заземляющая К485 (2") рассчитана на установку на трубы с наружной резьбой 2" (DN50). Для монтажа:

• На трубу накручивается гайка до упора - она должна плотно прилегать к стенке трубы.
• Острые выступы на внутренней стороне фланца должны касаться металлической оболочки оборудования - именно они пробивают оксидную плёнку и формируют электрический контакт.
• Не используйте изоляционные прокладки между гайкой и корпусом - это нарушит заземление.
• Затягивать необходимо ключом на 73 мм до чувствительного усилия - переусиливать нельзя, чтобы не повредить резьбу или фланец.

Безопасность и стандарты

Изделие соответствует требованиям к заземляющим соединениям в промышленном оборудовании. Горячее цинкование обеспечивает долговечность в соответствии с ГОСТ 1759.4. Отсутствие галогенов делает её подходящей для применений в помещениях с высокими экологическими нормами. Температурный диапазон (-60…+150 C) позволяет использовать в холодильных камерах, печных участках и на открытых площадках.

Преимущества

• Высокая механическая прочность благодаря стальному основанию и термически закреплённому цинковому слою.
• Фланец с острыми выступами гарантирует контакт даже на окисленной или покрашенной поверхности.
• Устойчивость к коррозии - срок службы увеличен в 2–3 раза по сравнению с некцинкованными аналогами.
• Простота монтажа - не требует сверления, пайки или специальных инструментов.

Ограничения применения

• Не применяется для медных или алюминиевых труб - резьба 2" предназначена исключительно для стали.
• Не рекомендовано использование в средах с постоянным воздействием кислот, щелочей или морской воды - цинк будет разъедаться быстрее.
• Не заменяет полноценную заземляющую шину - служит лишь точкой подключения к уже существующей системе заземления.
• Не предназначен для частого демонтажа - многократная сборка/разборка снижает эффективность контакта.

Примеры использования

• Подключение корпуса частотного преобразователя к стальной трубе в цехе.
• Заземление кожуха вентилятора на промышленной линии с использованием гибкого ввода.
• Обеспечение защиты от статического электричества на бункере или силосе.
• Соединение заземляющего провода с трубопроводом в системе водоснабжения, где есть металлические элементы.

Практические советы

• Перед установкой зачистите место контакта на корпусе - удалите краску, ржавчину и грязь, чтобы выступы гайки лучше проработали металл.
• Проверьте соответствие резьбы трубы: если резьба на трубе метрическая - гайка не подойдёт, нужна резьба 2” по ANSI/ISO.
• При монтаже в местах с вибрацией дополнительно затяните контргайку или используйте герметик на основе меди (не на силиконе!).
• Артикул zeta40215 совместим с продуктами ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС - можно менять поставщика без переделки системы.
• Для проверки качества заземления после монтажа используйте тестер сопротивления - показатель должен быть менее 0,1 Ом.
