Гайка заземляющая К482 (1"") | zeta40212 ГОФРОМАТИК ЗЭТА

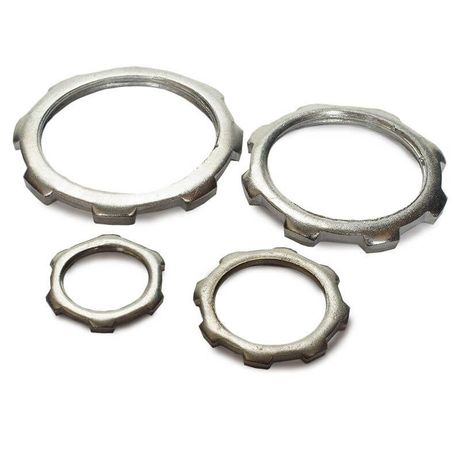

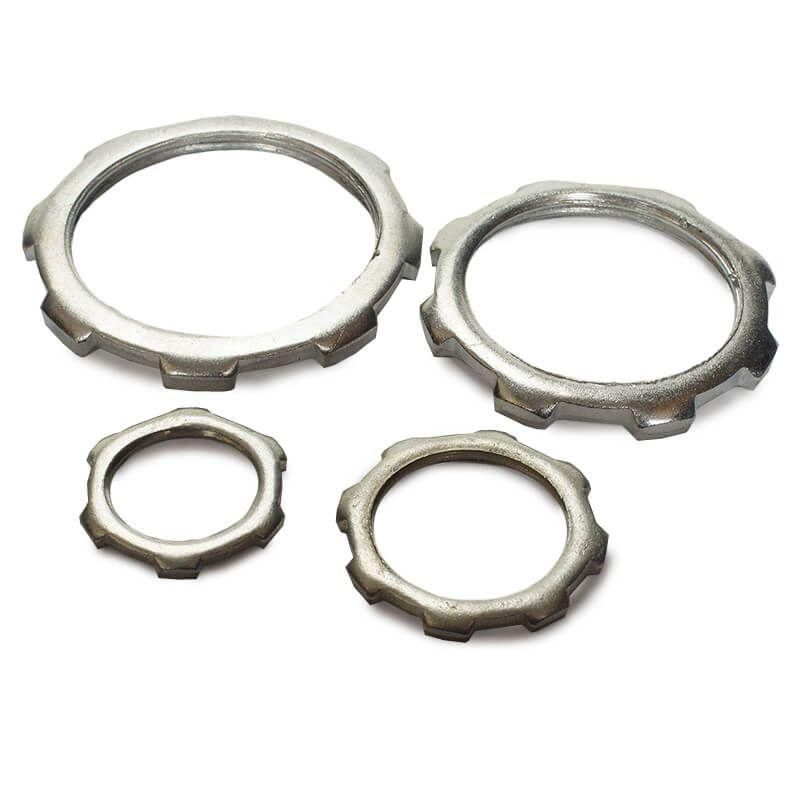

Гайка заземляющая К482 (1 дюйм) ГОФРОМАТИК, К-482 У3, ЗЭТАРУС обеспечивает надёжный электрический контакт между металлической оболочкой оборудования и стальной трубой или гибким вводом. Применяется в системах заземления промышленного электрооборудования, особенно там, где требуется прочная механическая фиксация и устойчивость к агрессивной среде.

Назначение и область применения

Гайка заземляющая К482 (1 дюйм) ГОФРОМАТИК, К-482 У3, ЗЭТАРУС предназначена для создания непрерывного электрического контура между корпусом устройства и заземляющей шиной через стальную трубу или гибкий ввод. Устанавливается на входе в оборудование, где необходимо соединить внешнюю металлическую оболочку с проводящей конструкцией. Подходит для использования в распределительных щитах, станках, конвейерах, осветительных установках и других объектах промышленной автоматизации.

Технические характеристики

• Размер резьбы: 1 дюйм (PG-21)
• Условный проход: 25 мм — соответствует внутреннему диаметру трубы или гофрированного ввода
• Тип резьбы: PG — стандартизированная метрическая резьба для электромонтажных вводов
• Материал: сталь — обеспечивает высокую механическую прочность
• Защитное покрытие: горячее цинкование — защищает от коррозии в условиях повышенной влажности и химического воздействия
• Климатическое исполнение: У3 — рассчитана на работу в помещениях с умеренным климатом, возможна эксплуатация на открытых площадках при соблюдении условий защиты
• Диапазон рабочих температур: от -60 до +150 °C — позволяет применять в экстремальных условиях, включая холодильные камеры и нагревательные установки
• Размер ключа: 43 мм — требует специального ключа или рожкового ключа подходящего размера
• Наличие фланцев: да — увеличивает площадь контакта с оболочкой, повышает надёжность заземления
• Цвет: серебристый — результат горячего цинкования
• Содержание галогенов: да — не рекомендовано для использования в системах с жесткими требованиями к токсичности дыма при возгорании (например, метро, тоннели, суда)

Совместимость и монтаж

Гайка заземляющая К482 (1 дюйм) ГОФРОМАТИК, К-482 У3, ЗЭТАРУС совместима с трубами и гибкими вводами, имеющими резьбу PG-21 (соответствует 1 дюйму). Для правильной установки:

• Острая часть фланца должна плотно прилегать к металлической оболочке оборудования — это создаёт точечный контакт, пробивающий оксидную плёнку;
• Перед монтажом очистите поверхность оболочки от краски, ржавчины и изоляции;
• Затягивайте ключом на 43 мм до упора, но без перегрузки — чтобы не деформировать резьбу;
• Не используйте с пластиковыми или неметаллическими вводами — контакт не будет обеспечен.

Безопасность и стандарты

Изделие соответствует требованиям к заземляющим элементам согласно ГОСТ Р 50030.5.3 и IEC 60947-5-1. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C3–C4 по ISO 12944. Отсутствие сертификата RoHS связано с наличием галогенов — продукт не предназначен для применения в закрытых пространствах с высокими требованиями к безопасности при пожаре.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу и фланцу — выдерживает вибрацию и нагрузки на срез;
• Долговечность за счёт горячего цинкования — срок службы до 15 лет в типовых промышленных условиях;
• Широкий температурный диапазон — работает даже в морозных регионах и рядом с нагреваемыми агрегатами;
• Простота монтажа — не требует сварки или дополнительных клемм, заменяет сложные системы заземления;
• Стандартная резьба PG — легко комбинируется с большинством промышленных гибких вводов и труб.

Ограничения применения

• Не применяйте в местах с постоянным контактом с кислотами, щелочами или морской водой — цинкование может разрушиться быстрее;
• Не используется в системах, где запрещено наличие галогенов (электротранспорт, подземные сооружения, медицинские учреждения);
• Не подходит для установки на алюминиевые или медные оболочки — риск гальванической коррозии;
• Требуется использование ключа на 43 мм — стандартный набор инструментов может не включать такой размер.

Примеры использования

• Подключение заземления к корпусу частотного преобразователя через стальную трубу DN25;
• Заземление распределительного щита с гибким вводом PG-21 в цеху металлургического предприятия;
• Обеспечение электробезопасности на конвейере с металлическими направляющими в пищевой промышленности;
• Монтаж в холодильном модуле с температурой ниже -40 °C.

Практические советы

• Проверьте диаметр трубы перед покупкой — он должен точно соответствовать условному проходу 25 мм и резьбе PG-21;
• Если оболочка окрашена — удалите краску под местом установки гайки, иначе контакт будет плохим;
• Для долговечности после монтажа проверьте сопротивление заземления мультиметром — допустимо менее 0,1 Ом;
• При использовании в агрессивной среде периодически осматривайте состояние цинкового покрытия — при появлении белого налёта (белой ржавчины) замените изделие;
• Артикул К-482 У3 и SKU zeta40212 — одинаковые изделия от разных брендов; выбирайте по доступности, технические параметры идентичны.
