Клемма заземляющая пружинная OptiClip CXG-2,5-TRIPLET-PE-I-(0,2-2,5)-PEN | 331828 КЭАЗ

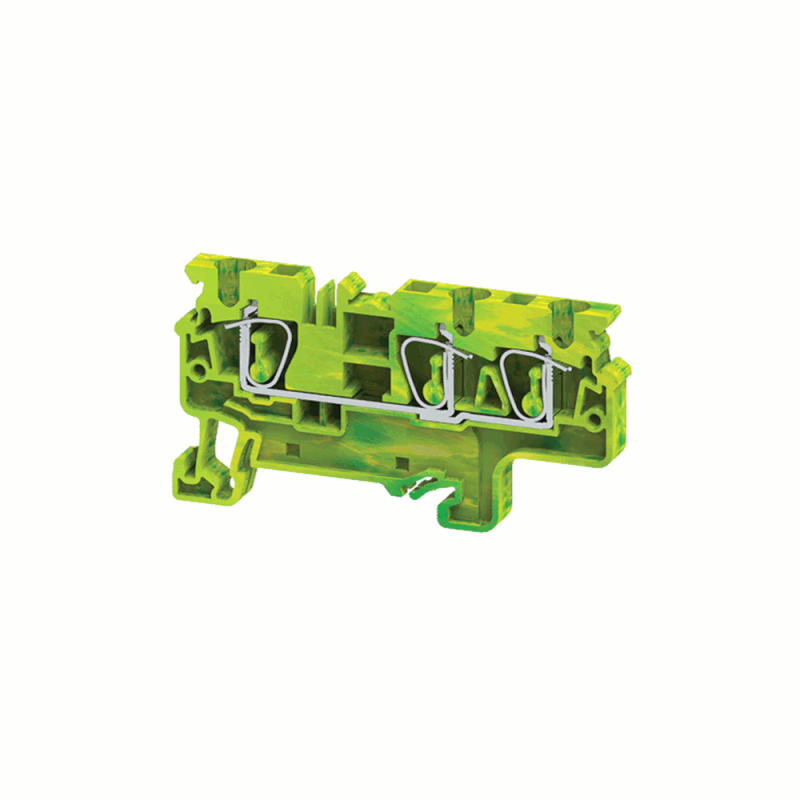

Клемма заземляющая пружинная OptiClip CXG-2,5-TRIPLET-PE-I-(0,2-2,5)-PEN от КЭАЗ — однорядная пружинная клемма с тремя контактами для надежного заземления проводников сечением 0,2–2,5 мм². Устанавливается на DIN-рейку и используется в распределительных щитах автоматизации и управления.

Назначение и область применения

Клемма OptiClip CXG-2,5-TRIPLET-PE-I-(0,2-2,5)-PEN предназначена для создания заземляющего контура в электрических щитах. Подключает медные провода к общей шине PEN через три отдельных пружинных зажима. Применяется в системах АСУ ТП, промышленном оборудовании, щитах освещения и автоматики, где требуется быстрое, безопасное и многократно проверяемое заземление.

Технические характеристики

• Тип зажима: пружинный, безвинтовой — позволяет фиксировать провод без инструментов
• Диапазон сечений: 0,2–2,5 мм² — подходит для тонких жил, например, от датчиков, контроллеров, слаботочных цепей
• Количество контактов: 3 — можно подключить три провода к одной точке заземления
• Монтаж: на DIN-рейку (ГОСТ Р МЭК 60715) — совместима со всеми стандартными рейками
• Цвет: желто-зеленый — соответствует требованиям IEC 60445 для заземляющих проводников
• Класс воспламеняемости: V0 — материал самозатухающий, не распространяет пламя
• Расположение подключения: сбоку — удобно для компактной укладки проводов в плотных щитах
• Количество уровней: 1 — не требует много места по высоте

Совместимость и монтаж

OptiClip CXG-2,5-TRIPLET-PE-I-(0,2-2,5)-PEN устанавливается на любую стандартную DIN-рейку шириной 35 мм. Для подключения: защелкните рычаг зажима, вставьте подготовленный провод (без зачистки изоляции — только голый металл), отпустите рычаг. Проверьте надежность фиксации легким рывком. Все три контакта работают автономно — один провод не влияет на другие. Нельзя использовать с алюминиевыми или многожильными проводами без наконечников.

Безопасность и стандарты

• Соответствует IEC 60947-7-1 — нормы для вспомогательных устройств коммутационной аппаратуры
• Класс защиты IP20 — допускается установка внутри закрытых щитов, не для открытых площадок
• Материал корпуса: PA66-GF30 — термостойкий полиамид с стекловолокном, выдерживает температуру до +120 °C
• Цветовая маркировка: желто-зеленый — обязательный цвет для PE/PEN-проводников по ГОСТ Р 50462

Преимущества

• Быстрая установка — не нужны отвертки, гаечные ключи или паяльник
• Стабильный контакт — пружина сохраняет давление даже при вибрациях и перегревах
• Экономия места — три точки подключения в одном модуле вместо трех отдельных клемм
• Визуальный контроль — прозрачная крышка позволяет видеть положение провода
• Идентификация — цвет и маркировка исключают путаницу с фазными проводами

Ограничения применения

• Не подходит для проводов сечением более 2,5 мм² — риск плохого контакта и перегрева
• Не предназначен для алюминиевых проводов — возможна оксидация и потеря контакта
• Не рассчитана на частое отключение — не является коммутирующим элементом
• Не применяется вне закрытых щитов — отсутствует защита от влаги и пыли
• Не рекомендовано использование с многожильными проводами без наконечников — жилы могут выпасть

Примеры использования

• Подключение заземляющих проводов от PLC-модулей, датчиков и исполнительных механизмов в щите АСУ ТП
• Объединение нескольких защитных проводников от станков, насосов и конвейеров в единую шину PEN
• Финальное заземление металлических корпусов оборудования в распределительных щитах
• Сборка этажных щитов в жилых домах, где требуется минимизация числа клемм

Практические советы

• Перед подключением зачищайте провод на 6–8 мм — слишком мало — плохо зажимается, слишком много — риск замыкания
• Используйте только цельные медные провода — не пытайтесь вставить несколько тонких жил сразу
• При монтаже в плотных щитах ориентируйте клемму так, чтобы провода выходили в сторону свободного пространства
• Проверяйте каждый контакт после монтажа — потяните провод слегка, чтобы убедиться в фиксации
• Для многожильных проводов используйте наконечники типа “штырь” или “вилка”, подходящие по сечению
• Не смешивайте эту клемму с другими типами — она несовместима с винтовыми и болтовыми зажимами
