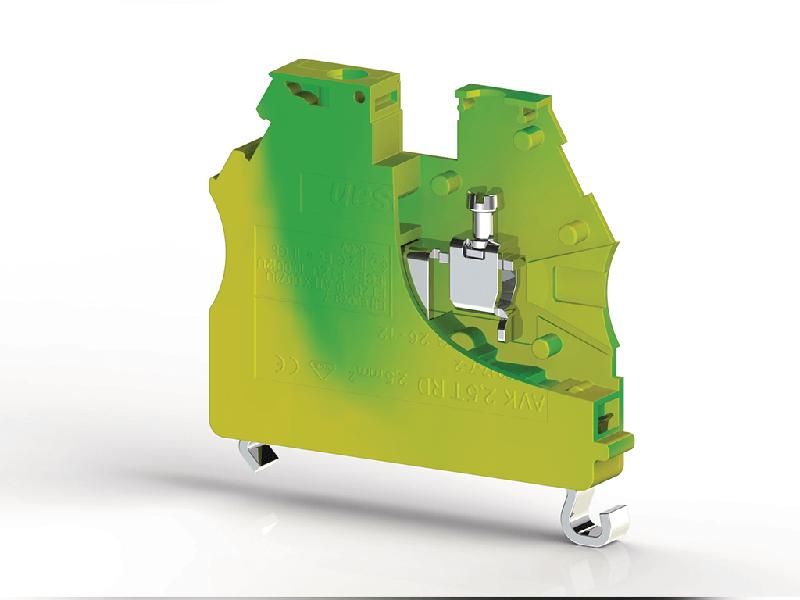

Клеммник на DIN-рейку 2.5кв.мм (земля) AVK2.5 TRD Klemsan 334170

Клеммник на DIN-рейку 2.5 кв.мм (земля) от Klemsan - надёжный соединитель для заземления проводов сечением до 2,5 мм2, предназначенный для установки на стандартную DIN-рейку в распределительных щитах.

Назначение и область применения

Этот клеммник используется исключительно для подключения заземляющих проводников. Он обеспечивает прочное и долговечное соединение между заземляющими шинами, корпусами оборудования и проводами заземления. Подходит для монтажа в электрощитах жилых домов, промышленных объектах, офисах и на производстве, где требуется организованная система заземления.

Технические характеристики

• Сечение провода: до 2,5 мм2
• Тип крепления: на DIN-рейку 35 мм
• Материал контактов: медный сплав с никелевым покрытием
• Изоляция: самозатухающий поликарбонат
• Цвет: жёлто-зелёный (стандарт для заземления)
• Количество полюсов: однополюсный

Совместимость и монтаж

Клеммник на DIN-рейку 2.5 кв.мм (земля) совместим со всеми типами стандартных DIN-реек шириной 35 мм. Для монтажа достаточно защёлкнуть устройство на рейку - дополнительного крепления не требуется. Провод вставляется в зажимной болт, который затягивается отверткой. Максимальный момент затяжки - не более 0,5 Нм, чтобы избежать повреждения контакта.

Безопасность и стандарты

Клеммник соответствует требованиям IEC 60947-7-1 и ГОСТ Р 50030.5.1. Жёлто-зелёная окраска соответствует нормам цветового обозначения заземляющих проводников. Изоляционные материалы устойчивы к перегреву и поддерживают безопасную работу при температуре от -25C до +85C.

Преимущества

• Удобная фиксация на DIN-рейке - позволяет быстро заменить или добавить элемент в щите
• Чёткая маркировка цветом снижает риск ошибок при монтаже
• Высокая механическая прочность контактов - выдерживает многократные демонтажи
• Закрытый дизайн предотвращает случайное прикосновение к токоведущим частям

Ограничения применения

• Не предназначен для подключения проводов сечением больше 2,5 мм2 - возможен перегрев и потеря контакта
• Не рассчитан на использование в цепях переменного тока выше 1000 В или постоянного тока выше 1500 В
• Не следует применять во взрывоопасных средах - отсутствует взрывозащита
• Не подходит для подключения алюминиевых проводов - материал контактов оптимизирован только для меди

Примеры использования

• Подключение заземляющего провода от металлического корпуса станка к заземляющей шине в щите
• Объединение нескольких заземляющих проводов от розеток в одном этаже перед подключением к главному контуру
• Фиксация заземляющего провода от распределительного щита к заземляющему выводу УЗО

Практические советы

• Перед монтажом убедитесь, что сечение провода точно соответствует 2,5 мм2 - меньшее сечение может плохо фиксироваться, большее - повредить контакт
• Очищайте конец провода от оксидов и изоляции на глубину 8–10 мм - этого достаточно для надёжного контакта
• Проверьте затяжку болта через 1–2 недели после первого включения - первичная осадка провода требует контрольной подтяжки
• При компоновке щита используйте этот клеммник только для заземления - не смешивайте с рабочим нулём
• Артикул 334170 от Klemsan легко найти в каталогах - он стандартизирован и часто применяется в проектах по электроустановкам
