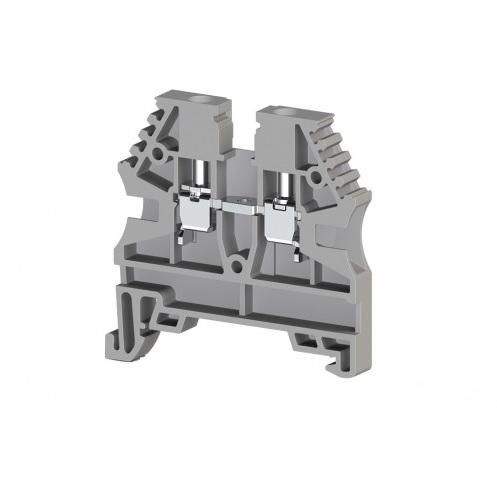

Клеммник на DIN-рейку 2.5кв.мм сер. AVK2.5(RP) Klemsan 304120RP

Клеммник на DIN-рейку 2.5 кв.мм серия AVK2.5(RP) от Klemsan предназначен для надёжного соединения проводов сечением до 2,5 мм2 в распределительных щитах. Этот клеммник используется там, где важна простота монтажа и долговечность контакта - например, в автоматике, системах управления и бытовой электронике.

Назначение и область применения

Клеммник на DIN-рейку 2.5 кв.мм серия AVK2.5(RP) применяется для создания разъёмных соединений между проводами в электрических цепях постоянного и переменного тока. Подходит для установки в силовые и слаботочные щиты, где требуется частая замена или диагностика проводов. Часто встречается в системах освещения, терморегуляторах, контроллерах и устройствах автоматизации.

Технические характеристики

• Максимальное сечение провода: 2,5 мм2
• Тип крепления: на DIN-рейку 35 мм
• Материал корпуса: самозатухающий полиамид (UL94 V-0)
• Материал контактной части: медный сплав с никелевым покрытием
• Рабочее напряжение: до 600 В
• Рабочий ток: до 24 А (при температуре +40 C)
• Степень защиты IP20
• Температурный диапазон: от –25 C до +85 C

Совместимость и монтаж

Клеммник на DIN-рейку 2.5 кв.мм серия AVK2.5(RP) устанавливается стандартным способом - защёлкивается на DIN-рейку шириной 35 мм. Для подключения провода достаточно ослабить зажимной винт, вставить жилу (без зачистки изоляции - можно использовать провод с предварительно обрезанной изоляцией), затем плотно затянуть винт. Каждый контакт рассчитан на одну жилу. Многожильные провода рекомендуется обжимать наконечниками типа НШВИ для лучшего контакта.

Безопасность и стандарты

Клеммник соответствует требованиям безопасности IEC/EN 60947-7-1 и имеет класс горючести UL94 V-0 - материал корпуса не поддерживает распространение пламени. Защита IP20 исключает случайный доступ к токоведущим частям пальцами или инструментами, что обеспечивает базовый уровень безопасности при работе в закрытых щитах.

Преимущества

• Удобная фиксация на DIN-рейке - не требует дополнительных креплений
• Зажим с винтом позволяет легко менять провода без демонтажа
• Высокая механическая прочность корпуса выдерживает вибрацию и перепады температур
• Никелированные контакты снижают окисление и обеспечивают стабильную проводимость
• Прозрачная крышка (если предусмотрена конструкцией) позволяет визуально проверить состояние соединения

Ограничения применения

• Не предназначены для работы с проводами больше 2,5 мм2 - попытки вставить более толстые жилы повредят механизм зажима
• Не подходят для открытых площадок или помещений с высокой влажностью - степень защиты IP20 не защищает от брызг и пыли
• Не рекомендованы для многократных подключений/отключений в условиях повышенной нагрузки - после 5–10 циклов возможен износ контактной группы

Примеры использования

• Подключение датчиков температуры к контроллеру в системе отопления
• Разводка питания светильников в распределительном щите квартиры
• Соединение выходов реле и контакторов в пульте управления станком
• Объединение нулевых и заземляющих проводов в этажном щите

Практические советы

• Перед монтажом всегда проверяйте сечение провода - даже небольшое превышение 2,5 мм2 может вызвать нагрев и отказ контакта
• Не используйте клеммник для соединения алюминиевых проводов - он рассчитан только на медные жилы
• При групповой установке нескольких клеммников на одной рейке оставляйте минимальный зазор 5 мм между ними для теплоотвода
• После монтажа проверьте затяжку винтов - недостаточно затянутый контакт - основная причина перегрева
• Артикул 304120rp - это точный идентификатор для заказа запасных элементов; сохраняйте его при ремонте или модернизации системы
