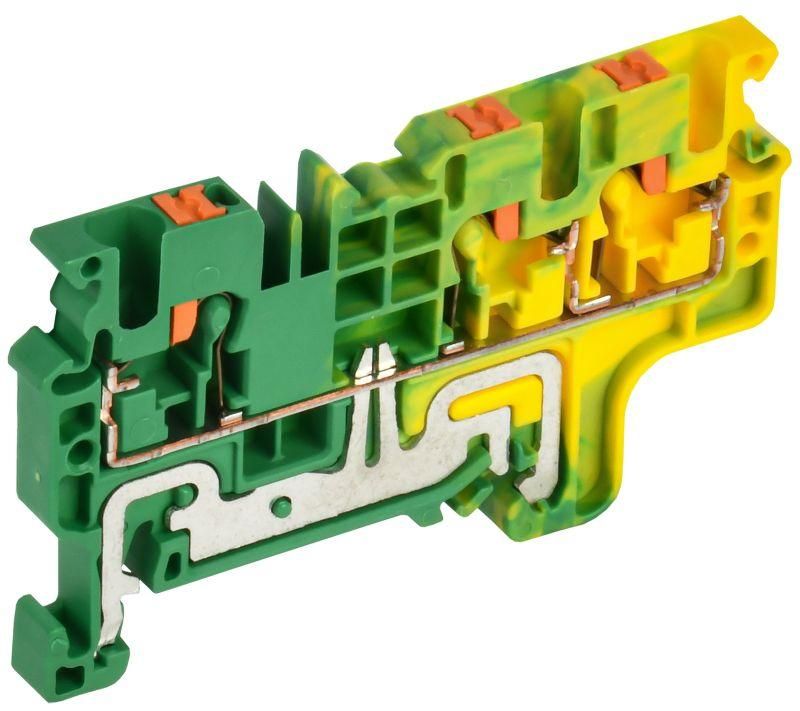

Колодка клеммная CP-MC-PEN земля 3 вывода 2,5мм2 | YCT22-03-3-K52-002 IEK

Колодка клеммная CP-MC-PEN земля 3 вывода 2,5 мм2 от IEK предназначена для надёжного соединения заземляющих проводов в распределительных щитах. Благодаря пружинному зажиму и DIN-монтажу, она легко интегрируется в автоматические системы защиты и используется там, где требуется единая точка заземления для нескольких проводов.

Назначение и область применения

Колодка клеммная CP-MC-PEN земля 3 вывода 2,5 мм2 применяется исключительно для подключения заземляющих проводников. Её основная задача - обеспечить равномерное и безопасное соединение трёх заземляющих жил в одном месте, что особенно важно при организации системы уравнивания потенциалов. Подходит для установки в электрощитах жилых, промышленных и коммерческих объектов. Часто встречается в схемах TN-S и TN-C-S, где требуется выделенная шина PE.

Технические характеристики

• Максимальное сечение провода: 0,2–2,5 мм2 (одножильный или многожильный с наконечником)
• Номинальное напряжение: 300 В
• Рабочий температурный диапазон: от –40 C до +85 C
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Ширина модуля: 5 мм (один шаг)
• Количество зажимов: один на уровне, три вывода на колодку
• Тип зажима: пружинный (Push-In), без инструментов
• Положение подключения: сверху
• Цвет изоляции: желто-зелёный (стандарт для заземления)
• Возможность установки перемычек: да (для последовательного соединения нескольких колодок)

Совместимость и монтаж

Колодка клеммная CP-MC-PEN земля 3 вывода 2,5 мм2 совместима с любыми DIN-рейками стандарта EN 60715. Устанавливается защёлкиванием - просто совмещаете крепление с рейкой и нажимаете до характерного щелчка. Для подключения:

• Для одножильных проводов и проводов с наконечниками - вставьте провод до упора, зажим сработает автоматически.
• Для гибких многожильных проводов без наконечника - предварительно нажмите кнопку освобождения, затем введите провод и отпустите кнопку.

Перемычки для соединения нескольких колодок между собой (например, для создания длинной шины PE) продаются отдельно - они подходят к серии CP-MC.

Безопасность и стандарты

Колодка соответствует требованиям IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Цветовая маркировка желто-зелёная соответствует ГОСТ 33542-2015 для заземляющих проводников. Номинальное напряжение 300 В обеспечивает безопасную работу в бытовых и промышленных сетях до 230/400 В переменного тока. Температурный диапазон гарантирует работоспособность даже в холодных помещениях (например, на улице или в неотапливаемых щитовых).

Преимущества

• Отсутствие необходимости в отвертках - подключение одним движением, снижает риск ошибок при монтаже.
• Высокая механическая прочность зажима - контакт сохраняется даже при вибрациях и перепадах температур.
• Фиксированная позиция соединения сверху - удобно при плотной компоновке в щите.
• Поддержка перемычек - позволяет создавать протяжённые заземляющие шины без пайки или болтовых соединений.
• Стандартный цвет - сразу видно, что это именно заземление, снижает вероятность путаницы при обслуживании.

Ограничения применения

• Не предназначен для подключения силовых фазных или нулевых проводов - только для PE-проводников.
• Не рекомендуется использовать для проводов сечением более 2,5 мм2 - возможен перегрев или плохой контакт.
• Гибкие многожильные провода без наконечников требуют обязательного использования кнопки освобождения; игнорирование этого правила приведёт к слабому контакту.
• Не следует применять в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - изоляция не рассчитана на такие условия.

Примеры использования

• Заземление корпусов станков на производстве - три провода от трёх машин подключены к одной колодке.
• Объединение заземляющих проводов от розеток в этажном щите.
• Создание центральной точки заземления для системы молниезащиты и УЗИП.
• Подключение заземляющего провода от металлической трубопроводной сети в квартире.

Практические советы

• Проверяйте сечение провода перед подключением - даже небольшое превышение 2,5 мм2 может вызвать нагрев и выход из строя.
• Если используете многожильный провод без наконечника - всегда нажимайте кнопку освобождения, чтобы избежать “слабого” контакта.
• Для сборки длинной шины PE - закупайте перемычки того же бренда (IEK CP-MC), чтобы гарантировать совпадение шага и глубины посадки.
• После монтажа проверяйте надёжность соединения легким рывком - качественный зажим не должен позволять проводу выйти самопроизвольно.
• Колодка CP-MC-PEN земля 3 вывода 2,5 мм2 от IEK идеально сочетается с другими элементами серии CP - все компоненты одного стандарта, что упрощает ремонт и расширение.
