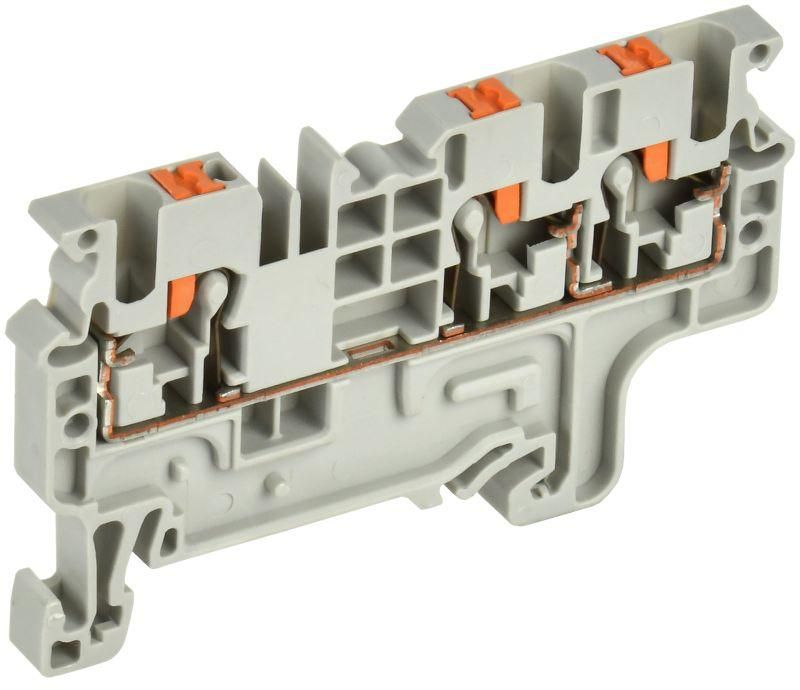

Колодка клеммная CP-MC 3 вывода 2,5мм2 серая | YCT22-00-3-K03-002 IEK

Колодка клеммная CP-MC 3 вывода 2,5 мм2 серая от IEK предназначена для надёжного и быстрого соединения проводов без инструментов. Подходит для монтажа на DIN-рейку в распределительных щитах, автоматике и промышленном оборудовании.

Назначение и область применения

Колодка клеммная CP-MC 3 вывода 2,5 мм2 серая используется для создания электрических соединений между несколькими проводами в одном месте. Особенно удобна там, где требуется подключить несколько жил к одной точке - например, при организации уравнивания потенциалов, подключении заземления или сборке цепей управления. Применяется в щитах автоматики, на станках, конвейерах, системах освещения и других объектах с высокой плотностью коммуникаций.

Технические характеристики

• Количество контактов: 3
• Сечение проводника: 0,2–2,5 мм2 (для одножильных и многожильных проводов)
• Номинальный ток: 24 А
• Номинальное напряжение: 1000 В
• Тип зажима: пружинный (Push-In) - подключение без инструментов
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Ширина: 5 мм
• Цвет: серый
• Рабочий температурный диапазон: от –40 C до +85 C
• Установка замыкающей пластины: да (можно соединять несколько клеммных колодок между собой)
• Позиция подключения: сверху

Совместимость и монтаж

Колодка клеммная CP-MC 3 вывода 2,5 мм2 серая легко монтируется на стандартную DIN-рейку 35 мм. Для установки достаточно защёлкнуть её в рейку - никаких винтов или креплений не требуется.

Подключение проводов:

• Одножильные провода и провода с наконечниками - просто вставляются в зажим до упора.
• Гибкий многожильный провод без наконечника - перед вставкой необходимо нажать на кнопку разблокировки зажима, затем ввести провод и отпустить кнопку.

Для создания последовательной цепи из нескольких клеммных колодок используйте комплектные перемычки (продолжаются в линейке CP-MC). Каждая колодка имеет возможность установки замыкающей пластины - это позволяет соединить все три контакта внутри одного модуля.

Безопасность и стандарты

Колодка соответствует требованиям безопасности для работы при напряжении до 1000 В и токе до 24 А. Температурный диапазон –40…+85 C обеспечивает стабильную работу в условиях холодных складов, уличных шкафов и нагреваемых помещениях. Материал корпуса - самозатухающий поликарбонат, что снижает риск распространения пламени.

Преимущества

• Быстрое подключение - не нужны отвертки, кусачки или обжимы для большинства типов проводов.
• Высокая надёжность соединения благодаря пружинному механизму, который сохраняет давление на провод даже при вибрациях.
• Минимальная занимаемая площадь - всего 5 мм в ширину, позволяет экономить место в щите.
• Возможность соединения нескольких колодок через замыкающие пластины - упрощает организацию групповых соединений.
• Совместимость с проводами любого типа: одножильными, многожильными, с наконечниками и без них.

Ограничения применения

• Не рекомендуется использовать для проводов с сечением более 2,5 мм2 - возможен перегрев и потеря контакта.
• Для многожильных проводов без наконечника обязательно использование кнопки разблокировки; игнорирование этого правила приведёт к плохому контакту.
• Запрещается применять в средах с постоянным воздействием масел, растворителей или агрессивных химических веществ - материал корпуса не предназначен для таких условий.
• Не следует использовать в качестве основного выключателя или защиты - это исключительно соединительный элемент.

Примеры использования

• Объединение трёх заземляющих проводов от оборудования в одном щите.
• Сборка сигнальной цепи на станке: вход, выход и общий провод подключены к одной клемме.
• Распределение питания 24 В DC между несколькими датчиками в автоматизированной линии.
• Формирование общей нулевой шины в распределительном щите с использованием нескольких колодок, соединённых перемычками.

Практические советы

• Перед подключением проверьте сечение провода - оно должно попадать в диапазон 0,2–2,5 мм2. Провода меньше 0,2 мм2 могут выпасть из зажима, больше 2,5 мм2 - повредят механизм.
• Для многожильных проводов лучше использовать наконечники - так контакт будет надёжнее, особенно в условиях вибрации.
• При монтаже нескольких колодок рядом - начинайте с крайней и двигайтесь в сторону, чтобы не перепутать порядок соединений.
• Проверяйте прочность соединения после монтажа: слегка потяните провод - он не должен выйти из зажима.
• Артикул yct22-00-3-k03-002 совпадает с моделью CP-MC 3 вывода 2,5 мм2 серая - при заказе убедитесь, что указан именно этот код.
