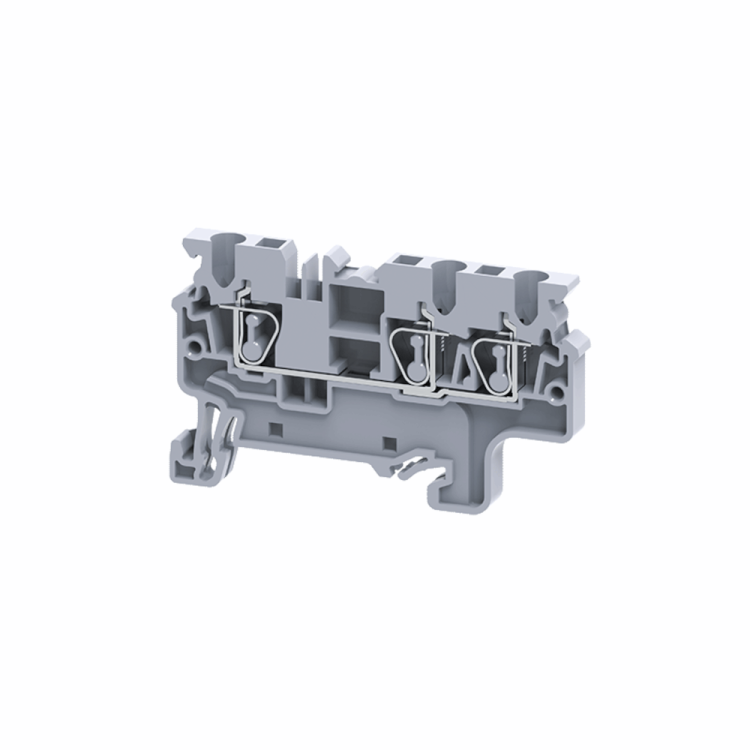

Клемма с тремя контактами 2,5 кв.мм пружинная OptiClip СХ-2,5-TRIPLET-I-серый - 289747 КЭАЗ

Клемма с тремя контактами пружинная СХ-2,5-TRIPLET-I серая от КЭАЗ — это компактное решение для быстрого и надёжного соединения нескольких проводов в одном месте. Подходит для монтажа на DIN-рейку в распределительных щитах систем автоматизации, где важны плотность подключений и отказ от винтовых креплений.

Назначение и область применения

Клемма СХ-2,5-TRIPLET-I серая используется для создания электрических соединений между тремя проводниками в одной точке. Применяется в распределительных шкафах, щитах управления, системах автоматизации (САУ), промышленном оборудовании и устройствах контроля. Особенно эффективна там, где требуется минимизация места и ускоренная сборка — например, при подключении датчиков, исполнительных механизмов или сигнальных цепей.

Технические характеристики

• Количество контактов: 3 — все внутри одной клеммы электрически связаны
• Тип зажима: пружинный, безвинтовой — позволяет подключать провода одним движением
• Сечение провода: 0,2–2,5 мм² — подходят одножильные и многожильные медные провода
• Номинальное напряжение: 1000 В — работает в сетях постоянного и переменного тока до этого значения
• Номинальный ток: 24 А — допустимая нагрузка на каждый контакт
• Монтаж: на DIN-рейку 35 мм — совместима со стандартными рейками в щитах
• Ширина: 5 мм — компактный размер, позволяет размещать много клемм рядом
• Изоляция корпуса: полиамид PA класса V0 — самозагасающий материал, устойчив к возгоранию
• Рабочий диапазон температур: от –40 °C до +85 °C — подходит для холодных и жарких помещений
• Цвет: серый — стандартизированная окраска для удобства визуального различения
• Подключение: сверху — провод вставляется вертикально в зажим
• Кодирование: горизонтальное/вертикальное — можно использовать в ряду с другими клеммами без перепутывания фаз

Совместимость и монтаж

Клемма СХ-2,5-TRIPLET-I серая устанавливается на стандартную DIN-рейку 35 мм без инструментов — просто защёлкивается. Для подключения провода достаточно слегка нажать на рычаг зажима, вставить провод до упора и отпустить рычаг. Максимальное сечение — 2,5 мм²; провода больше не войдут. Нельзя использовать с алюминиевыми проводами — только меди. Устройство не требует затяжки винтов, что снижает риск человеческой ошибки при монтаже.

Безопасность и стандарты

Корпус изготовлен из материала класса горючести V0 — он не распространяет пламя при воздействии открытого огня. Соответствует требованиям безопасности для оборудования, работающего при напряжении до 1000 В. Произведена на заводе КЭАЗ, известном соблюдением ГОСТ и международных норм для коммутационных устройств.

Преимущества

• Три контакта в одном модуле — экономия места в щите
• Безвинтовой зажим — скорость монтажа выше на 50–70% по сравнению с винтовыми аналогами
• Стабильный контакт — пружина сохраняет давление даже при вибрациях и термических циклах
• Высокая плотность сборки — благодаря ширине всего 5 мм, можно разместить до 18 таких клемм на метре DIN-рейки
• Удобная индикация состояния — возможно подключение световой индикации через внешние элементы (по типу питания AC/DC)

Ограничения применения

• Не поддерживает провода сечением более 2,5 мм² — попытки вставить больший провод повредят зажим
• Не предназначен для алюминиевых проводов — возможен выход из строя из-за разницы коэффициентов теплового расширения
• Не имеет встроенного предохранителя — если нужна защита, её следует устанавливать отдельно
• Запрещено применять в условиях постоянного погружения в жидкость — хотя IP-класс не указан, корпус не герметичен
• Не рекомендовано использование в средах с высокой концентрацией масел, растворителей или химически активных газов — может повредиться изоляция

Примеры использования

• Подключение трёх датчиков температуры к одному входу контроллера
• Объединение фазы L в распределительной коробке перед подачей на несколько потребителей
• Сборка цепи управления двигателем: питание, сигнал включения, сигнал остановки — всё в одной клемме
• Разводка сигнальных линий в пульте управления станком

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм — слишком длинный конец может замкнуть соседние контакты
• Используйте только цельные медные провода — многожильные должны быть запрессованы наконечниками, чтобы не рассыпались
• Проверьте прочность соединения легким потягиванием после монтажа — пружинный зажим должен удерживать без усилий
• При групповом использовании ориентируйте клеммы одинаково — так проще читать схему и диагностировать неисправности
• Не смешивайте эту клемму с другими сериями КЭАЗ без проверки шага монтажа — хоть ширина 5 мм, но форма зацепления может отличаться
