Клемма проходная 2,5 кв.мм пружинная OptiClip CХ-2,5-I-24A-(0,2-2,5)-серый - 289711 КЭАЗ

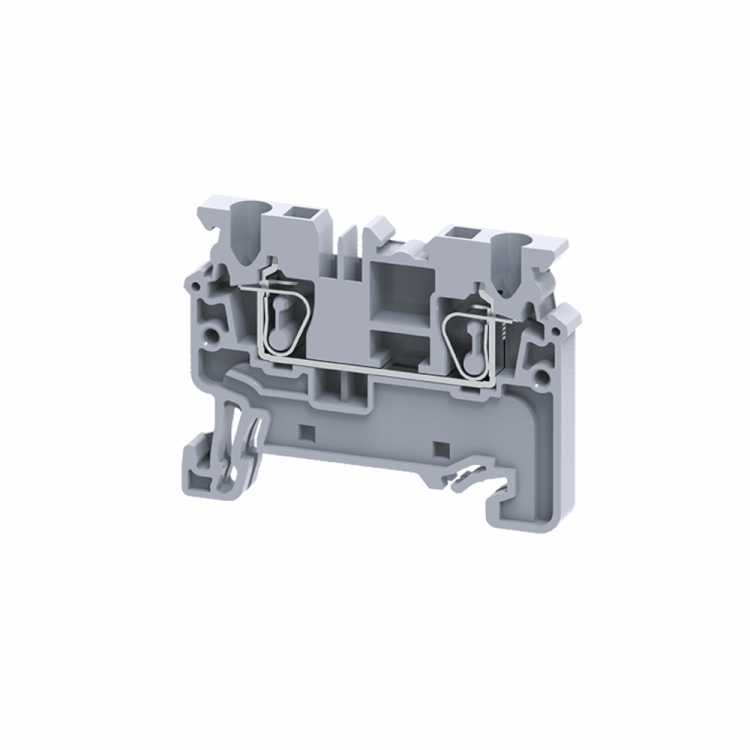

Клемма проходная пружинная OptiClip CХ-2,5-I-24A-(0,2-2,5) серая - это надёжное устройство для быстрого и безопасного соединения проводов в распределительных щитах. Разработана компанией КЭАЗ, артикул 289711 подходит для монтажа на DIN-рейку и работает в условиях широкого диапазона температур.

Назначение и область применения

Клемма проходная пружинная OptiClip CХ-2,5-I-24A-(0,2-2,5) серая предназначена для создания постоянного электрического соединения между двумя проводниками без необходимости затяжки винтов. Применяется в силовых и слаботочных цепях внутри распределительных устройств (НКУ): автоматических выключателей, реле, преобразователей частоты, систем управления. Подходит для установки в промышленном оборудовании, панелях управления, освещении, HVAC-системах.

Технические характеристики

• Диапазон сечений провода: 0,2–2,5 мм2 - позволяет подключать одножильные и многожильные провода, включая тонкие контрольные жилы и основные фазные проводники;
• Номинальный ток: 24 А - обеспечивает работу в нагрузках до этого значения без перегрева;
• Номинальное напряжение: 1000 В - рассчитана на использование в сетях переменного и постоянного тока до 1 кВ;
• Тип зажима: пружинный - исключает необходимость инструментальной затяжки, снижает риск повреждения жилы;
• Количество контактов: 2 - входной и выходной контакт, выполнены как единая проходная цепь;
• Способ монтажа: крепление на DIN-рейку 35 мм - легко фиксируется защёлкой, не требует болтов или саморезов;
• Ширина: 5 мм - компактный размер, позволяет плотно устанавливать несколько клемм рядом;
• Материал корпуса: полиамид PA - высокая механическая прочность, устойчивость к химическим воздействиям и УФ-излучению;
• Рабочая температура: от –40 C до +85 C - подходит для холодных складов, уличных шкафов и нагретых помещений;
• Цвет: серый - соответствует стандартному цветовому решению промышленной аппаратуры;
• Класс воспламеняемости V0 - материал не поддерживает горение, безопасен при возгорании соседних элементов;
• Позиция соединения: сверху - удобно для подключения проводов с верхнего направления, особенно в плотных сборках;
• Направление кодирования: горизонтальное/вертикальное - совместима с различными типами маркировочных этикеток и меток;
• Тип держателя предохранителя: винтовой - не является частью клеммы, указано как возможная опция для других моделей серии; в данной модели отсутствует.

Совместимость и монтаж

OptiClip CХ-2,5-I-24A-(0,2-2,5) серая устанавливается на стандартную DIN-рейку 35 мм. Для монтажа достаточно совместить защёлку с рейкой и нажать до характерного щелчка. Отсоединяется легким нажатием на рычаг фиксатора. Провод вставляется в зажим сверху - после введения необходимо нажать на рычаг зажима, чтобы освободить пружину, затем вставить провод и отпустить рычаг. Максимальное усилие при введении - минимальное, что снижает риск повреждения изоляции. Не требуется специальный инструмент, кроме бокорезов для подготовки провода.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и ГОСТ Р 50030.5.5. Класс воспламеняемости V0 гарантирует самозатухание материала при контакте с источником пламени. Рабочее напряжение 1000 В обеспечивает безопасность при использовании в высоковольтных цепях. Корпус выполнен из негорючего полиамида, не выделяет токсичных веществ при перегреве.

Преимущества

• Быстрая замена и подключение - не нужен гаечный ключ или отвёртка;
• Стабильное давление на жилу - пружина сохраняет контакт даже при вибрациях и термических циклах;
• Защита от случайного выпадения - провод не выскакивает при малом усилии;
• Высокая плотность монтажа - всего 5 мм ширины позволяют разместить до 7 клемм на 35 мм рейке;
• Подходит для многожильных проводов - благодаря пружинному механизму не требуются наконечники;
• Удобная диагностика - можно визуально проверить наличие провода в зажиме без демонтажа.

Ограничения применения

• Не предназначен для проводов сечением более 2,5 мм2 - применение больших жил вызывает перегрузку и потерю контакта;
• Не рекомендовано использовать в средах с постоянным воздействием масел, растворителей или агрессивных паров - хотя полиамид устойчив, длительный контакт с химией может снизить долговечность;
• Запрещено использовать в качестве коммутационного устройства - клемма не рассчитана на частые включения/выключения под нагрузкой;
• Не следует применять в местах с повышенной влажностью без дополнительной защиты - IP-класс не указан, значит, герметизация отсутствует;
• Не подходит для подключения алюминиевых проводов - механизм адаптирован только для медных жил.

Примеры использования

• Подключение входных и выходных кабелей к автоматическому выключателю в щите управления станком;
• Соединение сигнальных проводов от датчиков к контроллеру PLC в пищевой промышленности;
• Разводка цепей освещения в распределительном шкафу торгового центра;
• Объединение нулевых и заземляющих проводников в групповой клеммной колодке;
• Передача сигналов между модулями в системах автоматизации на конвейерах.

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм - слишком длинная жила может задеть внутренние части зажима;
• Для многожильных проводов слегка скрутите жилы перед введением - это предотвращает их распадение в зажиме;
• Проверьте надёжность соединения лёгким потягиванием провода после монтажа - если он двигается, повторите операцию;
• При установке нескольких клемм подряд соблюдайте порядок фаз - используйте цветовые метки или этикетки;
• Не смешивайте эту модель с другими типами клемм в одной цепи - разница в зажимах может привести к неравномерному тепловому режиму;
• Артикул 289711 - это именно проходная клемма, не путайте её с клеммами с отводом или с заземлением - они имеют другие номера.
