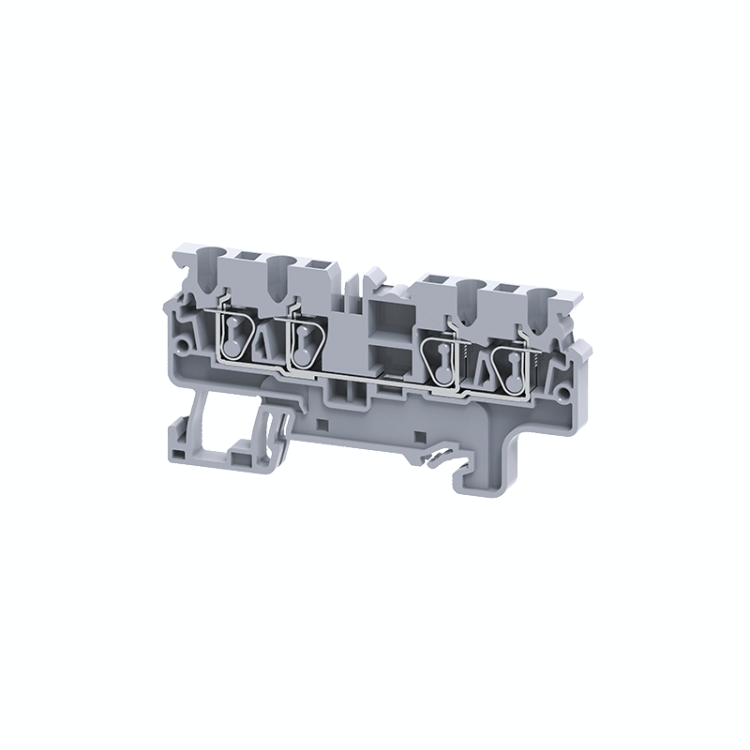

Клемма с четырьмя контактами пружинная OptiClip СX-2,5-QUATTRO-(0,2-4)-I-серый | 289753 КЭАЗ

Клемма с четырьмя контактами пружинная CX-2,5-QUATTRO-(0,2-4)-I-серый от КЭАЗ - это компактное решение для быстрого и надёжного соединения нескольких проводов в одном месте. Подходит для монтажа на DIN-рейку в щитах автоматизации, где важны плотность подключений и отказ от винтовых креплений.

Назначение и область применения

Клемма с четырьмя контактами пружинная CX-2,5-QUATTRO-(0,2-4)-I-серый используется для создания электрических соединений в распределительных шкафах, пультах управления и щитах автоматических систем. Применяется там, где требуется одновременно подключить несколько проводов - например, для передачи сигнала, заземления или коммутирования цепей контроля. Особенно удобна в системах автоматического управления (САУ), где важно минимизировать громоздкость и ускорить обслуживание.

Технические характеристики

• Количество контактов: 4 - все внутри клеммы электрически связаны между собой
• Тип зажима: пружинный, безвинтовой - позволяет фиксировать провод одним движением
• Сечение провода: 0,2–2,5 мм2 - оптимально для медных жил; допускается до 4 мм2 при условии совместимости с зажимом
• Номинальный ток: 24 А - максимальный рабочий ток при нормальных условиях
• Номинальное напряжение: 1000 В - подходит для сетей переменного и постоянного тока до этого значения
• Способ монтажа: крепление на DIN-рейку 35 мм - стандарт для промышленных щитов
• Шаг подключения: 5 мм - позволяет размещать клеммы плотно друг к другу
• Рабочая температура: от –40 C до +85 C - работает в суровых условиях, включая холодные помещения и нагреваемые зоны
• Материал корпуса: полиамид PA, класс горючести V0 - самозатухающий, не распространяет пламя
• Цвет: серый - соответствует промышленному стандарту визуального различения
• Позиция подключения: сверху - провод вставляется перпендикулярно к корпусу
• Кодирование: горизонтальное и вертикальное - можно использовать в ряду с ориентацией в любом направлении
• Тип держателя предохранителя: винтовой - не предназначен для установки предохранителей, но имеет место для них в конструкции
• Питание индикации дефекта: AC/DC - возможно подключение индикаторов состояния

Совместимость и монтаж

Клемма с четырьмя контактами пружинная CX-2,5-QUATTRO-(0,2-4)-I-серый совместима со всеми стандартными DIN-рейками 35 мм. Для монтажа достаточно защёлкнуть её на рейку - никаких инструментов не требуется. Подключение проводов выполняется путём нажатия на рычаг зажима, введения провода и отпускания рычага. Убедитесь, что изоляция срезана точно на 8–10 мм, чтобы жила полностью вошла в зажим. Не используйте многожильные провода без наконечников - они могут выйти из зажима при нагрузке. Максимальное сечение 2,5 мм2 гарантирует надёжность; провода до 4 мм2 можно подключать, но с риском снижения долговечности контакта.

Безопасность и стандарты

Изоляция корпуса выполнена из материала класса V0 - при возгорании материал самостоятельно затухает, не поддерживает пламя. Номинальное напряжение 1000 В соответствует требованиям IEC 60947-7-1 для клеммных устройств. Работа при температуре до +85 C и ниже –40 C делает клемму пригодной для использования в промышленных условиях, включая холодильные камеры и открытые площадки. Соответствие стандартам обеспечено производителем - КЭАЗ (Курский электроаппаратный завод).

Преимущества

• Четыре контакта в одном модуле - экономят место в щите, уменьшают количество элементов
• Безвинтовой зажим - исключает необходимость отвертки, ускоряет монтаж и демонтаж
• Высокая плотность подключений - шаг 5 мм позволяет разместить до 20 клемм на 10 см рейки
• Стабильный контакт - пружинный механизм не ослабевает со временем, не требует периодической подтяжки
• Устойчивость к вибрациям - идеально для оборудования с механическими колебаниями

Ограничения применения

• Не рекомендуется применять для проводов сечением более 2,5 мм2 длительно - возможен перегрев и потеря контакта
• Не предназначена для подключения алюминиевых проводов - только медные
• Не следует использовать в средах с высокой химической активностью - полиамид не устойчив к растворителям и маслам
• Запрещён монтаж в местах с постоянным воздействием воды - IP-класс не указан, значит, защита только от брызг и пыли
• Не подходит для частых подключений/отключений - пружины рассчитаны на ограниченное число циклов

Примеры использования

• Подключение датчиков температуры и давления в системе автоматизации - один модуль заменяет четыре отдельных клеммы
• Объединение нулевых проводов в распределительном щите
• Сборка цепей управления станков, конвейеров, насосов
• Формирование группового заземления для нескольких устройств
• Разводка сигналов в пультах управления с большим числом входов

Практические советы

• Перед подключением проверьте, что провод не поврежден и имеет ровную обрезку - неровный край снижает качество контакта
• Для многожильных проводов используйте наконечники - даже если сечение попадает в диапазон, без них контакт будет нестабильным
• При использовании в ряду с другими клеммами соблюдайте минимальный интервал - не сближайте слишком плотно, особенно при больших токах
• Если нужна индикация обрыва - подключите индикатор через внешний источник питания (AC/DC), так как сама клемма не содержит световой системы
• При ремонте не пытайтесь “вытянуть” провод силой - всегда используйте рычаг освобождения зажима
• Клемма с четырьмя контактами пружинная CX-2,5-QUATTRO-(0,2-4)-I-серый от КЭАЗ - отличается высокой надёжностью, но требует правильного обращения. Артикул 289753 - точный идентификатор для заказа запасных частей.
