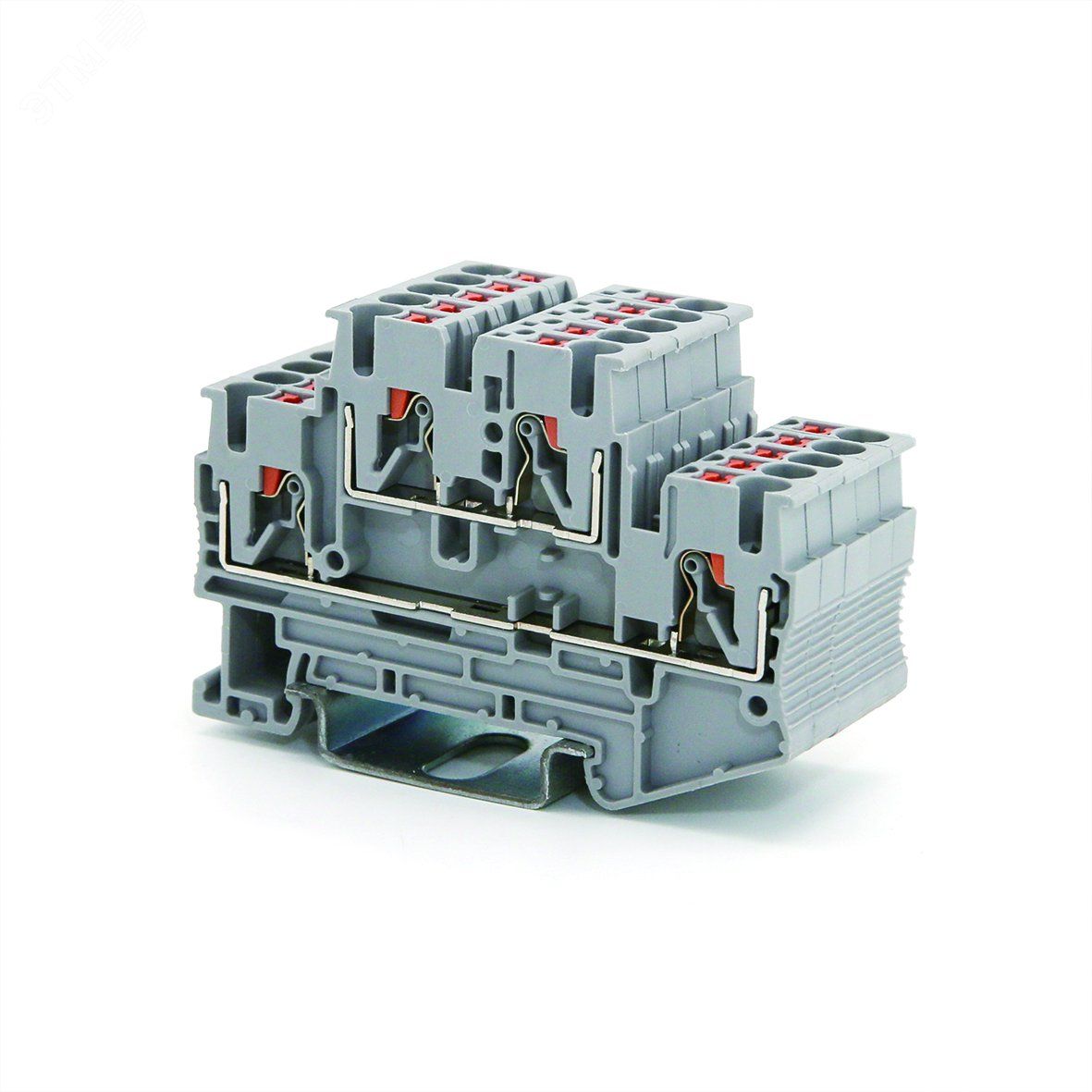

Клемма двухуровневая , зажим push-in, 4 точки подключения, 2.5 кв.мм, серая - VPRTT-2.5-GY ДКС

Клемма двухуровневая, зажим push-in, 4 точки подключения, 2.5 кв.мм, серая от DKC (ДКС) - надёжное решение для быстрого и безопасного соединения проводов на DIN-рейке. Артикул vprtt-2.5-gy подходит для слаботочных и силовых цепей с током до 24 А, особенно там, где важна скорость монтажа и минимизация человеческой ошибки.

Назначение и область применения

Эта клемма используется для создания электрических соединений между проводниками в распределительных щитах, автоматике, промышленном оборудовании и системах управления. Подходит для подключения одножильных и многожильных проводов сечением от 0,14 до 2,5 мм2. Четыре точки подключения позволяют организовать последовательное соединение или ответвление без дополнительных перемычек - достаточно использовать вставные перемычки, которые идут в комплекте.

Технические характеристики

• Тип зажима: пружинный push-in - провод вставляется без инструментов
• Количество контактов: 4
• Диапазон сечений провода: 0,14 – 2,5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 500 В
• Рабочий температурный диапазон: от -40 C до +105 C
• Ширина: 5,2 мм; высота: 47,6 мм; глубина: 68,9 мм
• Материал корпуса: термопласт PA 6.6 (полиамид)
• Класс горючести: V0 (UL-94) - самозатухающий материал
• Цвет: серый
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Положение входа: сверху
• Замыкающая пластина: обязательна для работы с несколькими контактами

Совместимость и монтаж

Клемма двухуровневая, зажим push-in, 4 точки подключения, 2.5 кв.мм, серая устанавливается на стандартную DIN-рейку 35 мм. Для сборки цепи необходимо использовать вставные перемычки - они обеспечивают электрическую связь между соседними контактами. Каждый контакт активируется нажатием кнопки-толкателя: чтобы вставить провод, просто нажмите кнопку, введите жилу на нужную глубину и отпустите. Вынуть провод можно аналогично - нажатием кнопки и вытягиванием. Это исключает перегибание жил и повреждение изоляции. Установка замыкающей пластины обязательна при использовании более одного контакта - без неё цепь будет разрывной.

Безопасность и стандарты

Корпус изготовлен из материала с классом горючести V0 по UL-94 - он не поддерживает горение и сам затухает после удаления источника пламени. Это соответствует требованиям безопасности для промышленного оборудования. Номинальное напряжение 500 В и рабочий диапазон температур от -40 C до +105 C делают клемму пригодной для использования в суровых условиях - от холодных складов до нагреваемых камер и машинных залов.

Преимущества

• Быстрая установка - нет необходимости в отвертках или гаечных ключах
• Защита от ошибок - кнопка-толкатель предотвращает случайное введение провода без полного нажатия
• Устойчивость к вибрациям - пружинный механизм сохраняет плотный контакт даже при механических нагрузках
• Компактная форма - ширина всего 5,2 мм позволяет размещать много клемм в ограниченном пространстве
• Поддержка многожильных проводов - благодаря оптимальному дизайну зажима не требуются наконечники

Ограничения применения

• Не подходит для проводов сечением менее 0,14 мм2 или более 2,5 мм2 - возможен плохой контакт или повреждение механизма
• Не рекомендовано использование в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - материал PA 6.6 может деформироваться
• Требуется обязательная установка замыкающих пластин при работе с несколькими контактами - без них соединение не будет работать
• Не предназначен для частого демонтажа/монтажа - более 5–7 циклов может снижать надёжность зажима

Примеры использования

• Сборка распределительных щитов на заводах и в ЖКХ
• Подключение датчиков и исполнительных механизмов на конвейерах
• Объединение цепей освещения в группах
• Формирование шины питания для PLC-модулей
• Интерфейсы управления HVAC-системами

Практические советы

• Перед вставкой провода убедитесь, что его конец очищен от изоляции на 8–10 мм - меньше не войдёт, больше может вызвать замыкание
• Для многожильных проводов слегка скрутите жилы перед введением - так лучше распределяется давление внутри зажима
• Проверьте плотность соединения легким потягиванием провода после монтажа - если легко выдергивается, повторите процедуру
• При сборке нескольких клемм в ряд используйте заводские перемычки - не применяйте самодельные медные перемычки, они могут перегреваться
• Учитывайте габариты: при монтаже рядом с другими элементами оставляйте минимум 10 мм свободного места вокруг клеммы для доступа к кнопкам
