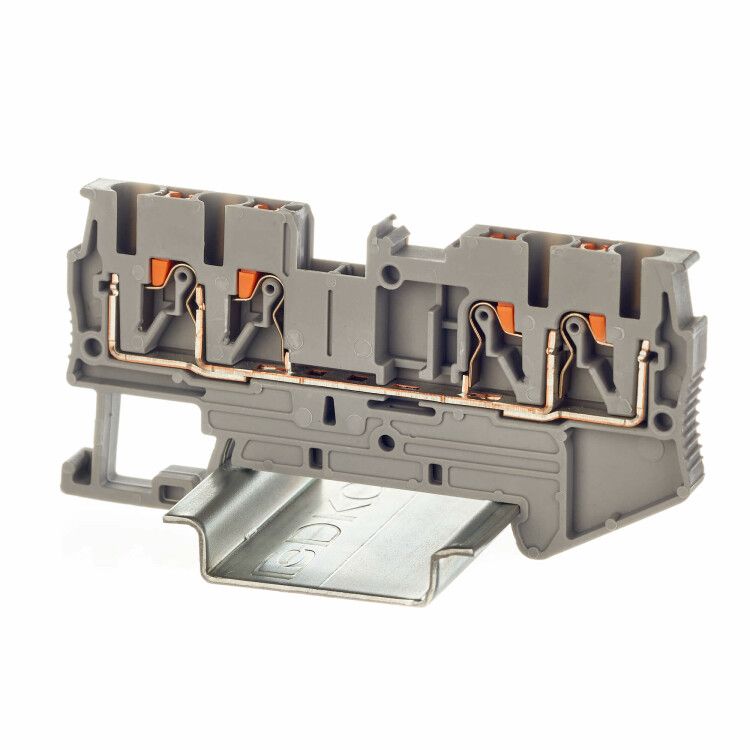

Клемма проходная , зажим push-in, 4 точки подключения, 2.5 кв.мм, серая - VPR-2.5-QUATTRO-GY ДКС

Клемма проходная DKC vpr-2.5-quattro-gy — надёжное решение для быстрого и безопасного соединения проводов сечением до 2,5 мм² на DIN-рейке. Подходит для автоматизации, распределительных щитов и промышленного оборудования.

Назначение и область применения

Эта проходная клемма используется для создания последовательных цепей между несколькими устройствами — например, при подключении датчиков, реле, контроллеров или освещения. Четыре точки подключения позволяют передавать сигнал или питание через несколько элементов без дополнительной коммутации. Применяется в системах управления, станках, конвейерах, шкафах автоматики и других местах, где важны скорость монтажа и устойчивость соединения.

Технические характеристики

• Тип зажима: пружинный Push-in — провод вставляется без инструментов
• Количество контактов: 4
• Диапазон сечений провода: 0,14–2,5 мм²
• Номинальный ток: 24 А
• Номинальное напряжение: 800 В
• Рабочая температура: от –40 °C до +105 °C
• Ширина: 5,2 мм, высота: 37,2 мм, длина: 73 мм
• Материал корпуса: термопласт PA 6.6 (найлон)
• Класс горючести: V0 (UL-94) — самозагасающий материал
• Цвет: серый
• Позиция подключения: сверху
• Количество каналов для перемычек: 2
• Требуется установка замыкающей пластины: да

Совместимость и монтаж

Клемма DKC vpr-2.5-quattro-gy монтируется на стандартную DIN-рейку шириной 35 мм. Установка происходит простым защёлкиванием — никаких винтов или инструментов не требуется. Для соединения нескольких клемм в цепь используются специальные замыкающие пластины (не входят в комплект, приобретаются отдельно). Каждая клемма имеет два канала для вставных перемычек — они обеспечивают гибкую маршрутизацию сигнала внутри группы. Обязательно используйте пластины, чтобы избежать разрыва цепи при отключении одной из клемм.

Безопасность и стандарты

Корпус изготовлен из материала с классом горючести V0 по UL-94 — он не поддерживает горение и сам затухает после удаления источника пламени. Это соответствует требованиям безопасности для промышленного электрооборудования. Номинальное напряжение 800 В позволяет применять клемму в сетях переменного и постоянного тока, включая системы с повышенным потенциалом. Работоспособность сохраняется при экстремальных температурах — от минус 40 °C до плюс 105 °C, что делает её подходящей для холодных складов и жарких производственных помещений.

Преимущества

• Зажим Push-in — провод вставляется одним движением, без отвертки; исключается перегиб и повреждение жил
• Защита от случайного прикосновения — кнопка-толкатель требует целенаправленного действия для освобождения провода
• Узкий форм-фактор (5,2 мм) — экономия места в шкафу, плотная укладка
• Стандартный цвет — серый, легко отличить от других типов клемм
• Поддержка двух перемычек — удобно для параллельного подключения или разветвления

Ограничения применения

• Не подходит для многожильных проводов с опрессовкой — необходимо использовать одножильные или многожильные с наконечниками, совпадающими по сечению
• Требует обязательного использования замыкающих пластин — без них цепь будет разрываться при демонтаже соседней клеммы
• Не предназначен для частых подключений/отключений — пружинный механизм рассчитан на долговременную фиксацию, а не на оперативное переподключение
• Максимальное сечение — 2,5 мм²; более толстые провода не войдут

Примеры использования

• Подключение трёх датчиков температуры и одного исполнительного механизма в одном ряду
• Передача питания от входного автомата к нескольким реле в щите управления
• Объединение выходов PLC в единую группу для управления световой индикацией
• Создание цепи заземления или нулевого провода в распределительном шкафу

Практические советы

• Перед вставкой провода убедитесь, что его конец зачищен на 8–10 мм — меньше не зафиксируется, больше может выйти из зажима
• Используйте только одножильные медные провода или многожильные с правильно установленными наконечниками — без них возможен плохой контакт
• Проверьте правильность установки замыкающей пластины — она должна плотно сесть в оба боковых канала, иначе цепь окажется разорванной
• При сборке нескольких клемм в ряд соблюдайте порядок: начинайте с крайнего модуля и двигайтесь к центру — так легче контролировать расположение перемычек
• Для обслуживания: нажмите кнопку-толкатель до упора, затем осторожно вытяните провод — не дергайте за изоляцию
