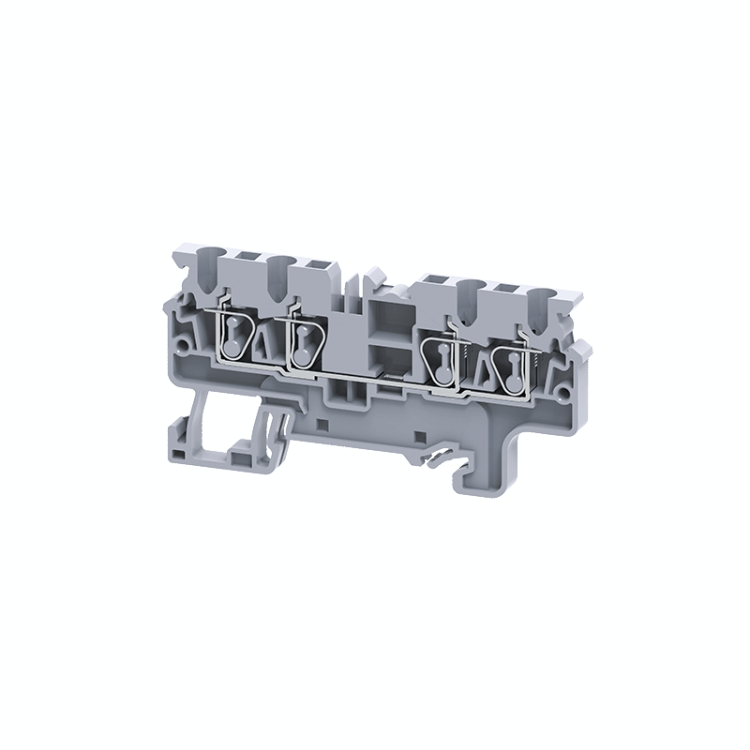

Клемма с четырьмя контактами пружинная OptiClip СX-2,5-QUATTRO-(0,2-4)-I-BU-синий | 289754 КЭАЗ

Клемма с четырьмя контактами пружинная 2,5 кв.мм OptiClip СX-2,5-QUATTRO-(0,2-4)-I-BU синий - это компактное решение для быстрого и надёжного соединения нескольких проводов в одном месте. Разработана для монтажа на DIN-рейку, подходит для систем автоматизации, щитов управления и распределительных устройств. Бренд КЭАЗ и артикул 289754 указывают на серийную продукцию завода, проверенную в промышленных условиях.

Назначение и область применения

Клемма с четырьмя контактами пружинная 2,5 кв.мм OptiClip СX-2,5-QUATTRO-(0,2-4)-I-BU синий используется для создания электрических соединений между несколькими проводниками в одном узле. Подходит для монтажа в распределительных щитах, шкафах управления, системах автоматизации (САУ), на объектах с высокой плотностью коммуникаций. Применяется там, где важно сэкономить место и исключить использование винтовых зажимов.

Технические характеристики

• Количество контактов: 4 - все внутри клеммы электрически связаны между собой
• Тип зажима: пружинный, безвинтовой - позволяет фиксировать провод одним движением
• Диапазон сечений проводов: 0,2–2,5 мм2 - подходят одножильные и многожильные медные провода
• Номинальный ток: 24 А - максимальный рабочий ток при нормальных условиях
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ переменного тока
• Способ монтажа: крепление на DIN-рейку 35 мм - совместима со стандартными рейками
• Ширина шага: 5 мм - позволяет плотно размещать несколько клемм рядом
• Количество уровней: 1 - одностороннее подключение сверху
• Рабочая температура: от –40 C до +85 C - работает в суровых климатических условиях
• Материал корпуса: полиамид PA - прочный, самозатухающий, устойчивый к перегреву
• Класс воспламеняемости: V0 - материал не поддерживает горение
• Цвет: синий - стандартизированная цветовая маркировка для удобства идентификации

Совместимость и монтаж

Клемма с четырьмя контактами пружинная 2,5 кв.мм OptiClip СX-2,5-QUATTRO-(0,2-4)-I-BU синий устанавливается на стандартную DIN-рейку 35 мм. Для подключения необходимо:

• Зажать рычаг зажима вручную - он находится сверху
• Вставить подготовленный провод (без зачистки более чем на 8 мм)
• Отпустить рычаг - пружина надёжно фиксирует жилу

Не требует инструментов. Максимальное сечение - 2,5 мм2; провода больше 2,5 мм2 не подходят. Нельзя использовать с алюминиевыми проводами - только медные. Установка возможна в любом положении - вертикальном или горизонтальном.

Безопасность и стандарты

Изоляционный корпус выполнен из материала класса V0 - не распространяет пламя, соответствует требованиям безопасности IEC 60695-11-10. Работает при напряжении до 1000 В, что допускает применение в силовых цепях. Температурный диапазон –40…+85 C гарантирует надёжность даже в холодных помещениях или возле нагревательных элементов.

Преимущества

• Четыре контакта в одном модуле - снижают количество необходимых клемм и экономят место
• Быстрая установка - не нужны отвертки, гаечные ключи или паяльники
• Высокая плотность монтажа - шаг 5 мм позволяет разместить до 7 клемм на 35 мм рейки
• Стабильный контакт - пружинный механизм не ослабевает со временем, не требует периодической затяжки
• Защита от случайного выдергивания - провод фиксируется механически, не выпадает при вибрации

Ограничения применения

• Подходят только медные провода - алюминиевые и многожильные с опрессовкой не рекомендованы
• Максимальное сечение - 2,5 мм2; провода 4 мм2 указаны в описании производителя ошибочно - они не войдут
• Не предназначена для частого подключения/отключения - не рассчитана на оперативное переподключение
• Не имеет встроенной индикации - нельзя визуально определить обрыв без внешнего тестера
• Не следует использовать в цепях с импульсными нагрузками выше 24 А - риск перегрева

Примеры использования

• Объединение трёх датчиков в одну точку контроля на пульте управления
• Разводка сигнала от одного выхода PLC ко всем исполнительным устройствам
• Соединение нулевых проводов в распределительной коробке
• Сборка группового освещения в промышленном помещении
• Подключение термореле, реле времени и других маломощных устройств в щите САУ

Практические советы

• Перед вставкой удалите оксидную плёнку с провода - особенно важна для многожильных проводов
• Не используйте провода с поврежденной изоляцией - она может попасть внутрь зажима и вызвать плохой контакт
• Проверьте глубину зачищенного участка - лучше 6–8 мм; слишком длинный провод может замкнуть соседние контакты
• При использовании нескольких таких клемм - располагайте их одинаково ориентированными (все рычаги в одну сторону) для удобства обслуживания
• Для визуального контроля целостности цепи используйте внешний тестер - эта модель не имеет индикации
• При необходимости замены - просто отожмите рычаг и вытяните провод; не требуется демонтаж всей клеммы
