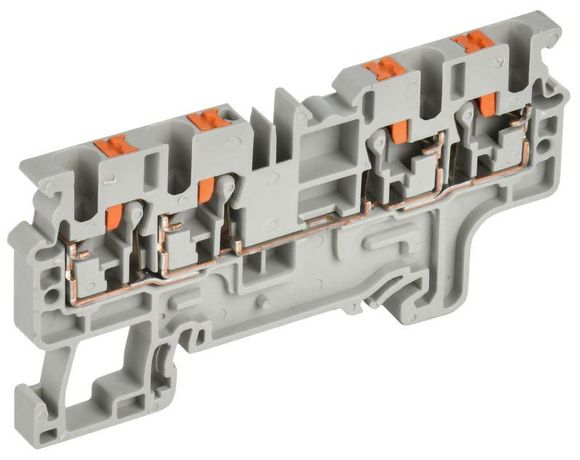

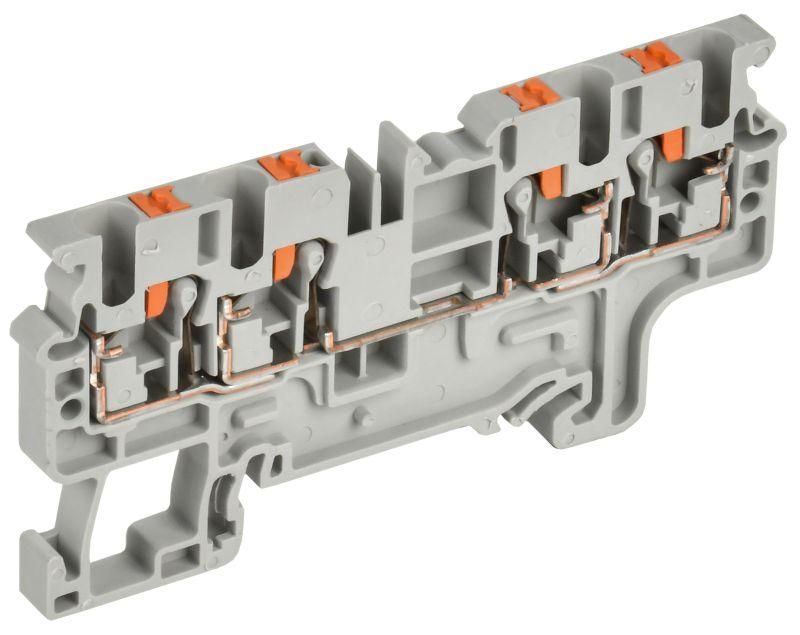

Колодка клеммная CP-MC 4 вывода 2,5мм2 серая | YCT22-00-4-K03-002 IEK

Колодка клеммная CP-MC 4 вывода 2,5 мм2 серая от IEK предназначена для надёжного и быстрого соединения проводов в распределительных щитах. Благодаря пружинному зажиму и совместимости с DIN-рейкой, её удобно использовать в автоматизации, промышленном оборудовании и системах управления.

Назначение и область применения

Колодка клеммная CP-MC 4 вывода 2,5 мм2 серая используется для создания коммутируемых соединений между несколькими проводами в одном месте. Подходит там, где требуется заменить старые винтовые клеммы - особенно когда нужно подключить несколько проводов к одной точке без перегрузки. Применяется в силовых цепях, системах управления, панелях автоматики, станках, конвейерах и других устройствах с высокой плотностью монтажа.

Технические характеристики

• Способ монтажа: установка на DIN-рейку 35 мм
• Количество клемм: 4 шт. на один модуль
• Тип зажима: пружинный (Push-In) - без инструментов
• Сечение проводника: 0,2–2,5 мм2 (одножильные и многожильные с наконечниками)
• Номинальный ток: 24 А
• Номинальное напряжение: до 1000 В
• Количество полюсов: 1
• Ширина модуля: 5 мм
• Позиция подключения: сверху
• Рабочий температурный диапазон: от –40 C до +85 C
• Цвет: серый
• Поддерживает установку замыкающей пластины (для последовательного соединения нескольких колодок)

Совместимость и монтаж

Колодка клеммная CP-MC 4 вывода 2,5 мм2 серая легко фиксируется на стандартной DIN-рейке 35 мм. Для подключения:

• Для одножильных проводов и проводов с наконечниками - просто вставьте провод до упора. Зажим сработает автоматически.
• Для гибких многожильных проводов без наконечника - предварительно нажмите кнопку освобождения, затем введите провод. Отпустите кнопку - контакт зафиксируется.

Можно устанавливать несколько колодок рядом. Для соединения всех контактов в цепи используйте комплектные перемычки (не входят в комплект, продаются отдельно). Каждая колодка имеет выступы для механического зацепления соседних элементов - обеспечивает жесткую сборку.

Безопасность и стандарты

Колодка соответствует требованиям безопасности для электроустановок до 1000 В. Материал корпуса - самозатухающий полиамид (UL94 V-0), что снижает риск распространения пламени. Номинальное напряжение 1000 В позволяет применять её в большинстве промышленных сетей переменного и постоянного тока. Температурный диапазон –40…+85 C гарантирует работу в суровых условиях - от холодных складов до нагреваемых корпусов оборудования.

Преимущества

• Быстрая установка - не требуются отвертки или кусачки
• Высокая надёжность контакта благодаря пружинному механизму - меньше риска ослабления соединения со временем
• Компактность: 4 клеммы на 5 мм ширины - экономия места в щите
• Возможность последовательного соединения через перемычки - упрощает wiring-схемы
• Стандартный интерфейс DIN-рейки - совместима с любыми типовыми щитами

Ограничения применения

• Не рекомендуется для проводов сечением более 2,5 мм2 - возможен перегрев или повреждение зажима
• Гибкие многожильные провода без наконечников должны быть тщательно подготовлены - длинные кончики могут выпасть из зажима
• Запрещается использование в средах с повышенным уровнем вибраций без дополнительной фиксации - хотя зажим надёжный, длительные удары могут вызвать микросмещения
• Не предназначен для подключения алюминиевых проводов - только медные

Примеры использования

• Объединение трёх датчиков в одну точку питания на панели управления
• Разводка сигнальных цепей в частотных преобразователях
• Создание общей точки заземления для нескольких устройств
• Замена винтовых клемм в старых щитах для повышения надёжности

Практические советы

• Перед подключением проверяйте сечение провода - даже немного слишком толстый провод может повредить механизм зажима
• Для многожильных проводов лучше использовать наконечники - так соединение будет долговечнее и безопаснее
• При сборке щита оставляйте минимум 10 мм свободного пространства вокруг колодки - для доступа к кнопке освобождения
• Если нужна цепочка из нескольких колодок - закупайте перемычки заранее; они бывают 2-, 3- и 4-полюсными, подходят именно к серии CP-MC
• Артикул yct22-00-4-k03-002 - это единственный код для заказа этой конкретной модели. Убедитесь, что вы выбираете именно её, а не другие варианты серии CP-MC с другим числом клемм.
