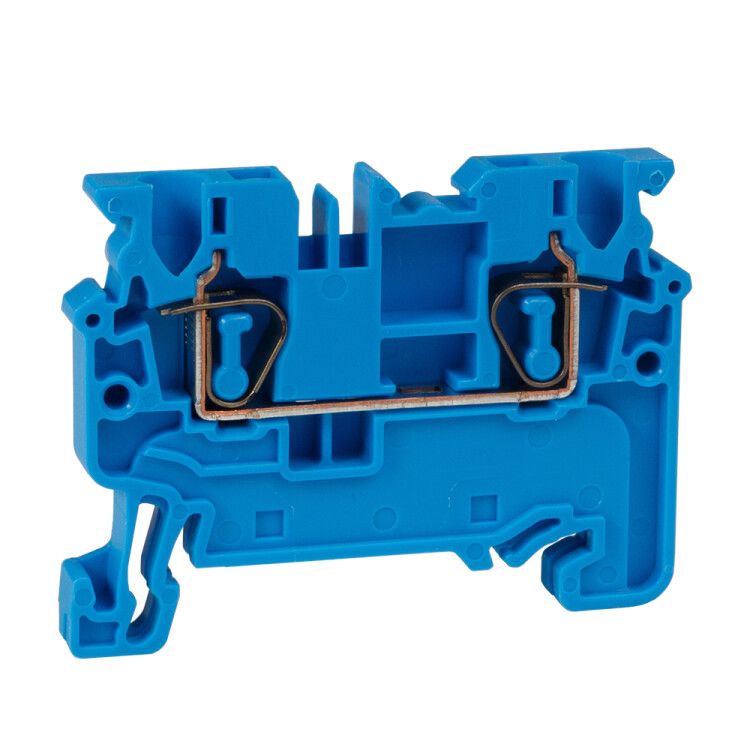

Клемма проходная 2,5 кв.мм пружинная OptiClip CX-2,5-I-BU-24A-(0,2-2,5)-синий - 289712 КЭАЗ

Клемма проходная пружинная CX-2,5-I-BU-24A-(0,2-2,5) синяя от КЭАЗ Optima предназначена для надёжного и быстрого соединения проводов в распределительных щитах. Эта модель обеспечивает прочный контакт без инструментов, подходит для автоматизации, систем управления и слаботочных цепей.

Назначение и область применения

Клемма проходная пружинная CX-2,5-I-BU-24A-(0,2-2,5) синяя используется для создания постоянных электрических соединений между двумя проводниками. Применяется в щитах управления, распределительных устройствах, автоматике, промышленном оборудовании и системах сбора данных. Подходит для силовых и вторичных цепей - от датчиков до реле и контроллеров.

Технические характеристики

• Диапазон сечений провода: 0,2–2,5 мм2 - позволяет подключать тонкие многожильные и одножильные провода, включая шнуры от датчиков и сигнализации;
• Номинальный ток: 24 А - выдерживает нагрузки типичных устройств автоматики и управления;
• Номинальное напряжение: 1000 В - безопасно работает в сетях переменного и постоянного тока до этого значения;
• Тип зажима: пружинный - не требует отвертки, фиксация происходит при нажатии рычага;
• Количество контактов: 2 - вход и выход, что делает её проходной;
• Способ монтажа: крепление на DIN-рейку 35 мм - совместима со стандартными щитами;
• Ширина: 5 мм - компактный размер, удобен для плотной укладки;
• Материал корпуса: полиамид PA - устойчив к механическим повреждениям, химическим воздействиям и перегреву;
• Рабочая температура: от –40 C до +85 C - подходит для холодных помещений и нагретых зон оборудования;
• Цвет: синий - стандартизированная цветовая маркировка для различения цепей;
• Класс воспламеняемости V0 - материал самозатухающий, соответствует требованиям безопасности;
• Позиция соединения: сверху - провода вводятся вертикально, легко доступны для осмотра и замены;
• Направление кодирования: горизонтальное/вертикальное - можно использовать в любом положении на рейке.

Совместимость и монтаж

Клемма проходная пружинная CX-2,5-I-BU-24A-(0,2-2,5) синяя устанавливается на DIN-рейку 35 мм стандартным защёлкивающим механизмом - просто вставьте и нажмите до характерного щелчка. Для демонтажа потяните за рычаг фиксатора. Соединение проводов осуществляется без инструментов: откройте зажим, введите провод до упора, закройте. Убедитесь, что изоляция не попала в зажим - она должна быть зачищена на 6–8 мм. Максимальное сечение 2,5 мм2 исключает использование жил большего диаметра - не пытайтесь вставить провод 4 мм2, даже если он кажется “тонким”.

Безопасность и стандарты

Клемма проходная пружинная CX-2,5-I-BU-24A-(0,2-2,5) синяя изготовлена в соответствии с требованиями IEC 60947-7-1 и имеет класс воспламеняемости V0. Это гарантирует, что при перегрузке или коротком замыкании материал не будет поддерживать горение. Номинальное напряжение 1000 В обеспечивает безопасную работу в высоковольтных цепях контроля. Корпус выполнен из самозатухающего полиамида, устойчивого к возгоранию.

Преимущества

• Быстрая установка - не нужна отвёртка, экономит время при монтаже и обслуживании;
• Надёжный контакт - пружинный зажим сохраняет давление на провод даже при вибрациях и термических циклах;
• Компактность - всего 5 мм в ширину, позволяет размещать больше клемм в одном ряду;
• Стандартный цвет - синяя изоляция помогает отличить эту клемму от других, например, красных или серых;
• Высокая долговечность - материалы рассчитаны на длительную эксплуатацию в промышленной среде.

Ограничения применения

• Не подходит для проводов сечением более 2,5 мм2 - попытка вставить больший провод повредит зажим и нарушит контакт;
• Не предназначен для частого подключения/отключения - пружинный механизм не рассчитан на сотни циклов, как, например, в тестовых стендах;
• Запрещено применять в условиях постоянного погружения в жидкость - хотя IP-класс не указан, корпус не герметичен;
• Не рекомендуется для мощных двигателей или токов выше 24 А - возможен перегрев и потеря контакта.

Примеры использования

• Подключение датчиков температуры и давления к PLC в цехе;
• Разветвление сигналов управления в пульте насосной станции;
• Соединение проводов между реле времени и исполнительными механизмами;
• Объединение нулевых и заземляющих проводников в распределительном щите;
• Формирование групповых цепей в системах аварийного освещения.

Практические советы

• Перед введением провода обязательно зачистите его на 6–8 мм - меньше не зафиксируется, больше может выйти из зажима;
• Используйте только одножильные или хорошо скрученные многожильные провода - гибкие многожильные без наконечников допустимы, но лучше использовать специальные наконечники для надёжности;
• Проверяйте качество контакта после монтажа - легче дернуть провод рукой, чем потом искать плохой контакт в работе;
• На одной DIN-рейке можно комбинировать эти клеммы с другими моделями КЭАЗ Optima - они имеют одинаковый шаг и крепление;
• При необходимости пометьте клеммы бирками - синий цвет не всегда заметен в тёмном щите, особенно при множестве аналогичных элементов.
