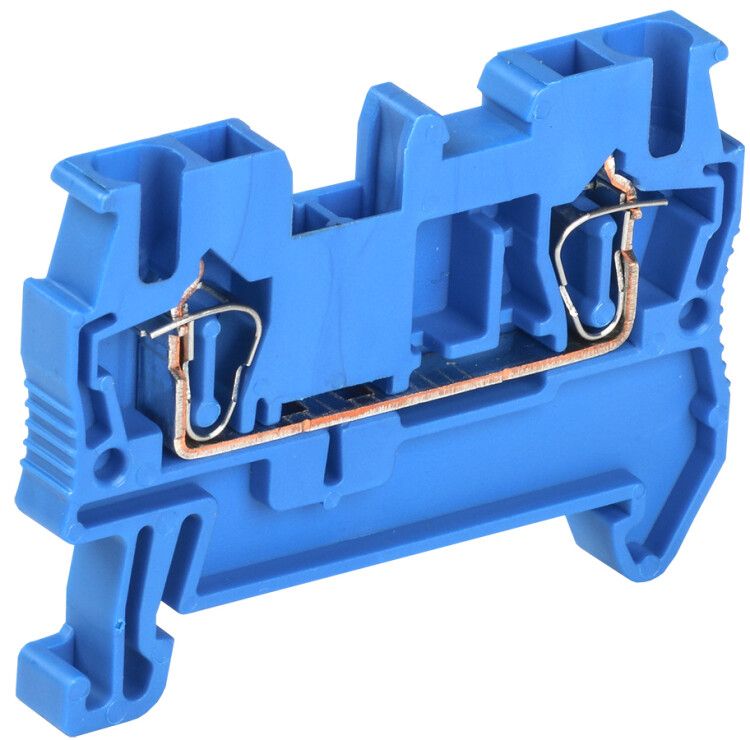

Клемма пружинная КПИ 2в-2,5 31А синий | YZN11-002-K07 IEK

Клемма пружинная КПИ 2в-2,5 31А синий от IEK - надёжное решение для быстрого и безопасного соединения проводов в электрощитах. Подходит для монтажа на DIN-рейку, работает с проводами от 0,2 до 2,5 мм2, выдерживает ток до 31 А и напряжение до 800 В.

Назначение и область применения

Клемма пружинная КПИ 2в-2,5 31А синий используется для создания постоянных электрических соединений в распределительных щитах. Применяется для подключения фазных, нулевых и защитных проводников - как с наконечниками, так и без них. Подходит для автоматических систем управления, промышленного оборудования, освещения, HVAC и других задач, где важны скорость монтажа и компактность.

Технические характеристики

• Тип зажима: пружинный - без инструментов, просто вставьте провод
• Сечение провода: 0,2–2,5 мм2 - подходит для медных одножильных и многожильных проводов
• Номинальный ток: 31 А - рассчитана на нагрузки до этого значения
• Номинальное напряжение: 800 В - допустимо использование в сетях до 690 В переменного тока
• Количество контактов: 2 - один вход, один выход
• Способ монтажа: крепление на DIN-рейку 35 мм
• Ширина: 4,2 мм - компактный размер, удобен для плотной укладки
• Положение подключения: сбоку - провода вводятся перпендикулярно к рейке
• Рабочая температура: от –40 C до +85 C - подходит для холодных и жарких помещений
• Материал корпуса: огнестойкий полиамид класса V0 - самозатухающий, не распространяет пламя
• Цвет: синий - стандартизированная цветовая маркировка для нулевых/защитных проводников
• Требует торцевую пластину: да - для герметизации и защиты от внешнего воздействия

Совместимость и монтаж

Клемма пружинная КПИ 2в-2,5 31А синий совместима с любыми DIN-рейками 35 мм. Для установки достаточно защёлкнуть её на рейку - никаких болтов или инструментов не требуется. Подключить провод можно без зачистки: просто вставьте его в гнездо до упора. После подключения проверьте надёжность - слегка потяните провод. Обязательно используйте торцевую пластину (не входит в комплект) для закрытия свободного конца - это исключает случайное прикосновение к токоведущим частям и повышает безопасность.

Безопасность и стандарты

• Класс горючести изоляции: V0 - соответствует требованиям IEC 60695-11-10
• Защита от возгорания: материал корпуса не поддерживает горение
• Гарантия: 12 месяцев - подтверждает соответствие качественным стандартам производства IEK

Преимущества

• Быстрая установка - не нужен инструмент, достаточно вставить провод
• Устойчивость к вибрациям - пружинный механизм сохраняет контакт даже при механических колебаниях
• Высокая долговечность - прочный полиамид не трескается при низких температурах
• Стандартная цветовая маркировка - синий цвет соответствует ГОСТ Р 50462 для N/PE проводников
• Поддержка проводов без наконечников - экономит время на подготовку

Ограничения применения

• Не предназначен для многожильных проводов с очень мягкими жилами (например, алюминиевые) - возможен проскальзывание
• Запрещено использовать с проводами сечением более 2,5 мм2 - риск перегрева и потери контакта
• Требует обязательного использования торцевой пластины - без неё есть риск поражения током
• Не рекомендуется для циклических подключений - пружинный механизм не рассчитан на частые демонтажи

Примеры использования

• Распределительные щиты в промышленных цехах - подключение питания к датчикам и исполнительным устройствам
• Щиты освещения - сборка групповых линий с использованием синего цвета для PE/N
• Автоматизация станков - соединение сигналов управления между модулями PLC
• Жилищно-коммунальные объекты - монтаж в этажных щитках с высокой плотностью размещения

Практические советы

• Перед подключением убедитесь, что провод не имеет повреждений изоляции - это снижает риск пробоя
• Для многожильных проводов лучше использовать наконечники - они обеспечивают лучший контакт и предотвращают выпадение жил
• При установке нескольких клемм рядом - соблюдайте минимальный шаг, чтобы не затруднять доступ к другим элементам
• Обязательно используйте маркировочные пластины и заглушки - это ускоряет обслуживание и повышает безопасность
• Клемма пружинная КПИ 2в-2,5 31А синий от IEK хорошо сочетается с другими изделиями серии КПИ - легко заменить или расширить систему
