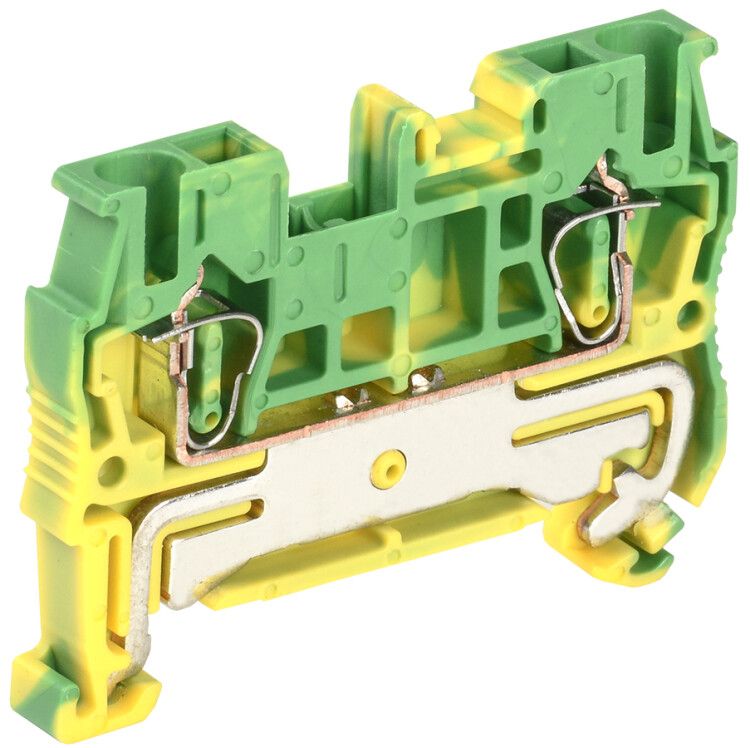

Клемма пружинная КПИ 2в-2,5-PEN | YZN21-002-K52 IEK

Клемма пружинная КПИ 2в-2,5-PEN от IEK - это надёжное решение для быстрого и безопасного соединения проводников в распределительных шкафах. Подходит для работы с PEN-проводниками, монтируется на DIN-рейку, рассчитана на длительную эксплуатацию в условиях промышленной автоматизации.

Назначение и область применения

Клемма пружинная КПИ 2в-2,5-PEN используется для создания постоянных электрических соединений в распределительных устройствах. Предназначена для подключения фазных, нулевых и защитных проводников, включая PEN-проводники - совмещённые ноль и земля. Применяется в силовых щитах, пультах управления, станках, конвейерах и других объектах, где требуется компактное, надёжное и легко обслуживаемое соединение.

Технические характеристики

• Номинальный ток: 31 А
• Номинальное напряжение: 800 В
• Диапазон сечений проводников: 0,2–4 мм2 (с наконечниками и без них)
• Тип зажима: пружинный - без инструментов, одноразовое защёлкивание
• Количество контактов: один вход/выход
• Положение подключения: сбоку
• Ширина: 5,2 мм
• Способ монтажа: крепление на DIN-рейку 35 мм
• Рабочая температура: от –40 C до +85 C
• Класс горючести изоляции: V0 (самозатухающий материал)
• Срок службы: 15 лет
• Цвет корпуса: желто-зелёный - соответствует цветовой маркировке PE/PEN
• Материал корпуса: огнестойкий полиамид высокой прочности

Совместимость и монтаж

Клемма пружинная КПИ 2в-2,5-PEN устанавливается на стандартную DIN-рейку 35 мм. Для правильной работы необходимо использовать замыкающую пластину - она обеспечивает гальваническую связь между соседними клеммами при сборке цепи PEN. Без неё соединение будет ненадёжным. Подключение провода осуществляется вставкой в зажим до характерного щелчка; для освобождения - нажатием рычага. Никаких винтов или инструментов не требует.

Безопасность и стандарты

Клемма выполнена из материала класса V0 - самозатухающая изоляция предотвращает распространение пламени при перегреве. Соответствует требованиям безопасности для внутреннего монтажа в электрошкафах. Цвет желто-зелёный соответствует ГОСТ Р 50462 и IEC 60446 для защиты PE/PEN. Работает в широком температурном диапазоне, что допускает применение в холодных и жарких помещениях.

Преимущества

• Быстрая установка - не нужен инструмент, достаточно вставить провод
• Устойчивость к вибрациям - пружинный механизм не ослабевает со временем
• Поддержка PEN-функции - возможность использовать как единый проводник N+PE
• Высокая плотность монтажа - всего 5,2 мм на контакт, экономия места в шкафу
• Долгий срок службы - 15 лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для многожильных проводов с оголёнными концами более 4 мм2 - возможен выход из зажима
• Обязательно использование замыкающей пластины при работе с PEN-цепями - без неё нарушается целостность контура
• Не рекомендуется для частых переподключений - пружинный механизм имеет ограниченное число циклов открывания
• Не применяется вне закрытых шкафов - не имеет степени защиты IP

Примеры использования

• Сборка щита питания для станков с ЧПУ - соединение PEN-проводника от ввода с группами заземления
• Распределение нуля и земли в распределительных пунктах торгового центра
• Формирование цепи защитного заземления в промышленных контроллерах
• Замена винтовых клемм на пружинные в модернизированных шкафах для повышения надёжности

Практические советы

• Перед подключением проверьте сечение провода - даже 0,1 мм2 сверх нормы может вызвать плохой контакт
• Для многожильных проводов используйте наконечники - они обеспечивают лучшую механическую устойчивость
• Всегда устанавливайте замыкающие пластины при использовании нескольких клемм в цепи PEN - это обязательное условие
• При сборке шкафа располагайте клемму КПИ 2в-2,5-PEN рядом с другими PEN-элементами - удобнее маркировать и обслуживать
• Используйте маркировочные пластины и заглушки от IEK - они совместимы по форме и позволяют сохранить порядок в шкафу
