Колодка клеммная пружинная JXB-ST-2.5 31А синяя EKF PROxima | plc-jxb-st-2.5-blue

Товарные предложения:

Колодка клеммная пружинная JXB-ST-2.5 31А синяя EKF PROxima | plc-jxb-st-2.5-blue | EKF

22.11.2024

3746 шт.

43,62 ₽

шт.

от 1 дня

Условия поставки колодки клеммной пружинной JXB-ST-2.5 31А синей EKF PROxima | plc-jxb-st-2.5-blue

Купить 3746 шт. колодок клеммных пружинных jxb-st-2.5 31а синих ekf proxima | plc-jxb-st-2.5-blue могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.

Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Цена колодки клеммной пружинной JXB-ST-2.5 31А синей EKF PROxima | plc-jxb-st-2.5-blue зависит от общей суммы заказа, на сайте указана оптовая цена.

Описание

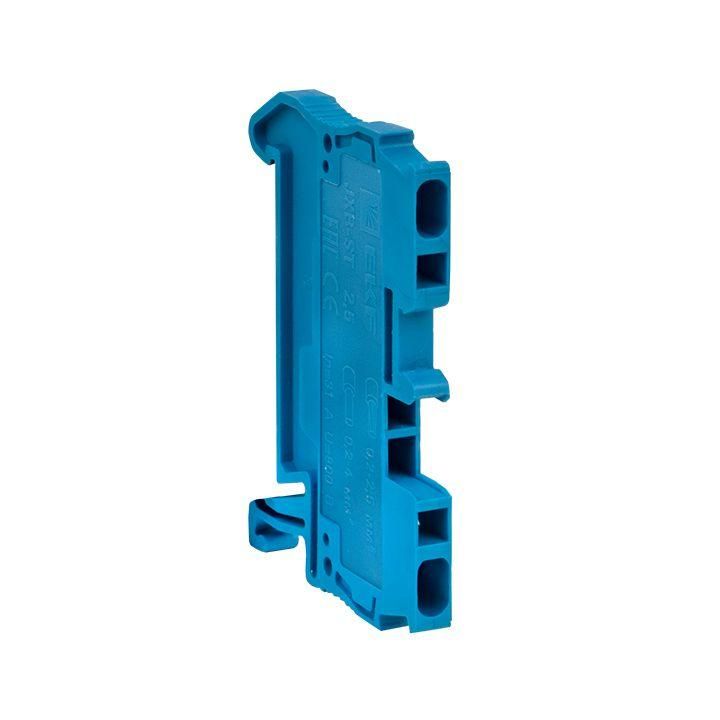

Колодка клеммная пружинная JXB-ST-2.5 31А синяя EKF PROxima - это самозажимная клемма, предназначенная для использования в распределительных щитах. Она позволяет подключать и разветвлять фазные, нулевые и проводники заземления различных сечений.

Основное преимущество этой колодки заключается в безвинтовом креплении проводников. Для подключения проводника достаточно просто вставить его в специальное отверстие на верхней стороне колодки, а для отсоединения проводника необходимо нажать на пружину через отверстие с помощью отвертки.

Колодка клеммная JXB-ST-2.5 31А синяя имеет следующие характеристики:

Цвет: синий
Номинальный ток: 31 А
Способ монтажа: DIN-рейка (с Ω-профилем) 35 мм
Номинальное напряжение: 800 В
Количество полюсов: 1
Количество уровней: 1
Позиция соединения: сверху
Ширина/размер ячейки: 5.2 мм
Тип электрического соединения 1: соединение с пружинным зажимом
Тип электрического соединения 2: соединение с пружинным зажимом
Материал изоляции корпуса: полиамид (PA)
Поперечное сечение подключения многопроволочного (гибкого) провода: 0.2...2.5 мм²
Поперечное сечение подключения однопроволочного (жесткого) провода: 0.2...4 мм²
Поперечное сечение подключения тонкопроволочного провода без наконечника: 0.2...2.5 мм²

Колодки клеммные JXB-ST-2.5 31А синяя EKF PROxima изготовлены из огнестойкого полиамида и подходят для использования в цепях переменного тока с напряжением до 800 В и частотой 50 Гц. Колодки доступны в нескольких цветах, включая серый и желто-зеленый (земля).

Дополнительно к колодкам выпускаются боковые заглушки для закрытия контактов конечной клеммы, перемычки для разветвления проводников, маркеры и другие аксессуары.

Характеристики c описанием

Цвет:

Синий

Цвет клеммных колодок указывает на их предназначение, стандарты безопасности и удобство идентификации в электрических схемах. Правильный выбор цвета может улучшить организацию проводки и повысить безопасность эксплуатации. Серый цвет клеммных колодок часто используется для нейтральных проводов и в общих соединениях. Он является стандартным и универсальным, подходящим для большинства применений. Рекомендуется для использования в стандартных электрических схемах, где не требуется специальная маркировка. Белый цвет клеммных колодок обычно используется для обозначения нейтральных проводов или для специальных целей, таких как контрольные цепи. Он обеспечивает хорошую видимость и контраст с другими цветами, что упрощает идентификацию в сложных схемах. Синий цвет клеммных колодок традиционно используется для обозначения нулевых или нейтральных проводов в электрических схемах. Он помогает избежать путаницы с фазными проводами и улучшает безопасность монтажа и обслуживания. Черный цвет клеммных колодок обычно используется для фазных проводов или для заземления в некоторых системах. Он обеспечивает четкую идентификацию и часто применяется в промышленных установках. Рекомендуется для систем, где требуется четкое разграничение фазных проводов. Желто-зеленый цвет клеммных колодок используется исключительно для обозначения заземляющих проводов. Этот цвет является стандартом безопасности и помогает предотвратить ошибки при подключении проводов. Обязателен для использования в системах, требующих заземления. Красный цвет клеммных колодок используется для обозначения фазных проводов или цепей с высоким напряжением. Он обеспечивает высокую видимость и предупреждает о потенциальной опасности. Рекомендуется для использования в цепях, где требуется четкая идентификация фазного напряжения. Прозрачный цвет клеммных колодок позволяет визуально контролировать состояние контактов и соединений. Это удобно для проверки качества монтажа и обнаружения возможных дефектов без необходимости разборки. Рекомендуется для использования в системах, где важен визуальный контроль. Желтый цвет клеммных колодок часто используется для обозначения фазных проводов в трехфазных системах или для специальных цепей. Он обеспечивает хорошую видимость и упрощает идентификацию в сложных схемах. Рекомендуется для использования в промышленных и коммерческих установках. Оранжевый цвет клеммных колодок используется для обозначения цепей управления или сигнализации. Он помогает отличать эти цепи от основных силовых цепей, что упрощает обслуживание и ремонт. Рекомендуется для систем автоматизации и контроля. Светло-серый цвет клеммных колодок используется для нейтральных или вспомогательных проводов. Он обеспечивает хороший контраст с другими цветами и упрощает идентификацию в сложных схемах. Подходит для использования в системах с высокой плотностью проводки.

Напряжение:

690 В

Напряжение — это электрический потенциал, который клеммная колодка может безопасно поддерживать и передавать. Правильный выбор напряжения важен для обеспечения безопасной и эффективной работы электрических систем. Неправильный выбор напряжения может привести к перегреву, короткому замыканию или даже пожару. Рекомендуется выбирать клеммные колодки с напряжением, соответствующим требованиям вашей электрической системы, и учитывать возможные перегрузки. 380 В — используется в промышленных сетях и для оборудования с высоким энергопотреблением. Обеспечивает стабильную работу мощных электродвигателей и другого промышленного оборудования. При замене убедитесь, что новая колодка рассчитана на аналогичное или более высокое напряжение. 690 В — применяется в высоковольтных промышленных сетях и специализированном оборудовании. Обеспечивает надежную работу в условиях высокого напряжения. При замене следует выбирать клеммные колодки с соответствующими характеристиками для предотвращения аварийных ситуаций. 660 В — подходит для использования в специализированных промышленных установках. Обеспечивает безопасную передачу электричества при высоких нагрузках. При выборе или замене необходимо учитывать спецификации оборудования и требования безопасности. 220 В — стандартное напряжение для бытовых и некоторых промышленных применений. Обеспечивает надежную работу большинства бытовых приборов и офисного оборудования. При замене убедитесь, что клеммная колодка поддерживает аналогичное напряжение для предотвращения неисправностей. 1000 В — используется в высоковольтных системах и специализированном оборудовании. Обеспечивает надежность и безопасность при передаче высоких напряжений. При выборе клеммной колодки важно учитывать требования безопасности и спецификации оборудования. 24 В — низковольтное напряжение, часто используемое в системах управления и автоматизации. Обеспечивает безопасную работу низковольтных устройств и систем. При замене важно убедиться, что новая клеммная колодка поддерживает аналогичное напряжение для предотвращения сбоев. 48 В — используется в телекоммуникационных системах и оборудовании с низким энергопотреблением. Обеспечивает стабильную работу оборудования при низком напряжении. При замене необходимо выбирать клеммные колодки с аналогичными характеристиками. 110 В — применяется в некоторых промышленных и специализированных системах. Обеспечивает надежную работу оборудования при среднем напряжении. При замене следует учитывать спецификации и требования безопасности. 127 В — используется в некоторых странах и специализированных системах. Обеспечивает стабильную работу оборудования при нестандартном напряжении. При замене важно учитывать региональные стандарты и спецификации оборудования. 36 В — низковольтное напряжение, часто используемое в системах безопасности и управления. Обеспечивает безопасную работу низковольтных систем и устройств. При замене необходимо убедиться, что клеммная колодка поддерживает аналогичное напряжение для предотвращения сбоев.

Номин. ток In:

31 А

Номинальный ток (In) для клеммных колодок указывает максимальный ток, который может безопасно проходить через клеммную колодку при нормальных условиях эксплуатации. Измеряется в амперах (А). Этот параметр важен для обеспечения надежности и безопасности электрических соединений. При выборе клеммной колодки необходимо учитывать номинальный ток, чтобы избежать перегрева и повреждения оборудования. Рекомендуется выбирать клеммные колодки с номинальным током, превышающим максимальную нагрузку в вашей системе, для обеспечения дополнительной надежности и долговечности.

Тип изделия:

Колодка клеммная

Тип изделия для клеммных колодок определяет конструктивные особенности и назначение устройства. Клеммные колодки могут быть различного типа, включая винтовые, пружинные, болтовые и зажимные. Винтовые клеммные колодки обеспечивают надежное соединение и подходят для применения в высоконагруженных цепях. Пружинные клеммные колодки обеспечивают быстрое и удобное подключение проводников без использования инструментов, что делает их идеальными для частых монтажных и демонтажных работ. Болтовые клеммные колодки предназначены для соединения крупных проводников и используются в силовых цепях. Зажимные клеммные колодки обеспечивают быстрое и надежное соединение без необходимости в дополнительном крепеже. Выбор типа изделия зависит от конкретных требований к надежности, удобству монтажа и эксплуатационным условиям. При замене клеммных колодок важно учитывать совместимость нового изделия с существующей системой и требованиями к электрическим характеристикам.

Способ монтажа:

DIN-рейка (с Ω-профилем) 35 мм

Способ монтажа клеммных колодок определяет метод их крепления и установки в электрических шкафах и других монтажных конструкциях. Выбор способа монтажа влияет на удобство установки, надежность крепления и соответствие стандартам безопасности. Различные методы монтажа подходят для различных типов применения и условий эксплуатации. Важно учитывать совместимость с монтажной поверхностью и требования к устойчивости к вибрациям и механическим нагрузкам."> Клеммные колодки, предназначенные для установки на DIN-рейку шириной 35 мм, соответствуют стандарту EN 60715. Этот способ монтажа обеспечивает надежное крепление и легкость замены элементов. Рекомендуется для применения в промышленных и коммерческих электрических шкафах. Прямая установка предполагает крепление клеммных колодок непосредственно на монтажную поверхность без использования дополнительных крепежных элементов. Этот способ монтажа обеспечивает минимальную высоту установки, но может требовать более сложной подготовки монтажной поверхности. Винтовой способ монтажа подразумевает использование винтов для крепления клеммных колодок. Этот метод обеспечивает надежное и прочное соединение, подходящее для условий с высокой вибрацией и механическими нагрузками. Рекомендуется для применения в тяжелых промышленных условиях. Втычной способ монтажа позволяет быстро устанавливать и заменять клеммные колодки без использования инструментов. Этот метод удобен для систем, требующих частого обслуживания и модификаций. Однако он может быть менее устойчив к вибрациям по сравнению с винтовым креплением. Клеммные колодки для установки на DIN-рейку обеспечивают стандартизированное и удобное крепление. Подходят для большинства промышленных и коммерческих применений, обеспечивая легкость монтажа и демонтажа. Клеммные колодки, совместимые как с DIN-рейкой, так и с G-рейкой, обеспечивают большую гибкость в выборе монтажной системы. Это универсальное решение подходит для различных типов электрических шкафов и монтажных конструкций. Клеммные колодки, предназначенные для установки на монтажные пластины или платы, обеспечивают компактное и организованное размещение в электрических системах. Этот способ монтажа подходит для применения в условиях ограниченного пространства. Клеммные колодки с возможностью монтажа как на DIN-рейку, так и с использованием винтового крепления, предлагают гибкость в установке. Это позволяет адаптировать монтаж к различным условиям эксплуатации и требованиям к надежности крепления. Клеммные колодки для установки на специальный профиль требуют наличия соответствующего монтажного элемента. Этот способ монтажа может быть использован в специализированных системах, где стандартные методы крепления не подходят. Клеммные колодки для установки на DIN-рейку шириной 15 мм используются в системах, где требуется компактное размещение. Этот способ монтажа подходит для небольших электрических шкафов и распределительных устройств.

Диапазон сечений:

0.2-2.5

Диапазон сечений

Номин. напряжение:

800 В

Номинальное напряжение (В) для клеммных колодок указывает максимальное электрическое напряжение, при котором клеммная колодка может безопасно и эффективно функционировать. Превышение этого значения может привести к электрическим пробоям, перегреву и потенциальному выходу из строя оборудования. При выборе клеммной колодки следует учитывать номинальное напряжение вашей системы и выбирать колодку с соответствующим или более высоким значением. В случае замены всегда используйте клеммные колодки с таким же или более высоким номинальным напряжением, чтобы обеспечить безопасность и надежность электрической цепи.

Количество уровней:

Количество уровней в клеммных колодках указывает на количество отдельных слоев или ярусов, на которых могут быть размещены электрические контакты. Это свойство критически важно для определения плотности монтажа и удобства подключения проводов в электрических схемах. Выбор количества уровней зависит от требований к пространству, сложности электрической схемы и удобства обслуживания. Клеммные колодки с количеством уровней 0 обычно используются для специальных случаев или нестандартных решений, где традиционные уровни не применяются. Такие колодки могут быть полезны в специфических условиях, но требуют тщательного анализа перед выбором. Клеммные колодки с одним уровнем являются наиболее простыми и распространенными. Они обеспечивают легкий доступ к каждому контакту и удобство монтажа. Рекомендуются для простых электрических схем и систем, где требуется минимальное количество подключений. Клеммные колодки с двумя уровнями позволяют удвоить количество подключений на том же пространстве, что и однолинейные колодки. Они подходят для более сложных схем, где требуется большее количество подключений, но пространство ограничено. Рекомендуются для применения в компактных устройствах и панелях управления. Клеммные колодки с тремя уровнями обеспечивают еще большую плотность монтажа и позволяют размещать большее количество проводов в ограниченном пространстве. Такие колодки подходят для сложных электрических схем и систем автоматизации, где требуется много подключений на ограниченной площади. Клеммные колодки с четырьмя уровнями предлагают максимальную плотность монтажа, что позволяет интегрировать большое количество подключений в очень ограниченном пространстве. Они идеальны для высокоинтегрированных систем, где пространство является критическим фактором. Рекомендуются для сложных промышленных и автоматизированных систем.

Позиция соединения:

Сверху

Позиция соединения определяет расположение точки подключения проводов к клеммной колодке, что влияет на удобство монтажа, доступность и компоновку электрических цепей. Позиция соединения сбоку означает, что провода подключаются к клеммной колодке с боковой стороны. Это удобно в случаях, когда клеммная колодка установлена в ограниченном пространстве или рядом с другими компонентами, так как боковое подключение позволяет избежать перекрытия и обеспечивает легкий доступ к проводам. Рекомендуется для использования в распределительных щитах и монтажных панелях, где важна экономия пространства. Позиция соединения сверху означает, что провода подключаются к клеммной колодке с верхней стороны. Такое расположение упрощает визуальный контроль и доступ к соединениям, что особенно важно при регулярном обслуживании и проверке. Рекомендуется для использования в ситуациях, где необходимо часто проверять состояние соединений или где доступ к верхней части клеммной колодки не ограничен. Позиция соединения наклонная означает, что провода подключаются к клеммной колодке под углом. Это обеспечивает удобство подключения в условиях ограниченного пространства и позволяет лучше организовать проводку, минимизируя изгибы проводов. Рекомендуется для использования в сложных монтажных условиях, где требуется гибкость в организации проводки и доступности соединений.

Рабочая температура:

-40...80 град.C

Рабочая температура клеммных колодок определяется диапазоном температур, в котором устройство может эффективно функционировать без снижения производительности или риска повреждения. Этот параметр критически важен, так как при превышении верхнего предела рабочей температуры может произойти перегрев и выход из строя клеммной колодки, а при понижении ниже нижнего предела – ухудшение контакта и возможные сбои в работе электрических соединений. Рекомендуется выбирать клеммные колодки с рабочей температурой, соответствующей условиям эксплуатации, с учетом возможных температурных колебаний в рабочей среде. При замене клеммной колодки следует убедиться, что новый компонент имеет аналогичный или более широкий диапазон рабочей температуры, чтобы обеспечить надежную и безопасную работу устройства.

Ширина/размер ячейки:

5.2 мм

Ширина/размер ячейки клеммной колодки, измеряемая в миллиметрах (мм), определяет физические габариты каждой отдельной ячейки, предназначенной для подключения проводов. Этот параметр важен для обеспечения совместимости с проводами определенного диаметра и для правильного размещения клеммной колодки в электрическом шкафу или другом оборудовании. При выборе клеммной колодки необходимо учитывать ширину/размер ячейки, чтобы обеспечить надежное и безопасное подключение проводов. Рекомендуется выбирать размеры ячеек, соответствующие диаметру используемых проводов и требованиям проекта.

Количество контактов:

Количество контактов в клеммной колодке определяет, сколько проводов или кабелей можно подключить к одному устройству. Это свойство напрямую влияет на возможность подключения и распределения электрических цепей. При выборе клеммной колодки необходимо учитывать требования вашей схемы, чтобы обеспечить достаточное количество контактов для всех подключаемых проводов. При замене клеммной колодки важно выбрать модель с таким же или большим количеством контактов, чтобы избежать недостатка подключаемых точек и обеспечить надежное соединение.

Номинальное напряжение:

800 В

Номинальное напряжение для клеммных колодок указывает максимальное электрическое напряжение, на которое рассчитано устройство, и измеряется в вольтах (В) или киловольтах (кВ). Это свойство определяет безопасные и эффективные условия эксплуатации клеммной колодки. Превышение номинального напряжения может привести к повреждению устройства, перегреву или короткому замыканию. При выборе клеммной колодки важно учитывать номинальное напряжение сети, в которой она будет использоваться, чтобы обеспечить надежную и безопасную работу. В случае необходимости замены клеммной колодки, следует выбирать модель с тем же или более высоким номинальным напряжением, чтобы избежать риска электрических аварий.

Тип электрич. соединения 1:

Соединение с пружинным зажимом

Тип электрического соединения 1 определяет способ подключения проводов к клеммной колодке. От типа соединения зависит надежность, удобство монтажа и эксплуатационные характеристики устройства. Правильный выбор типа соединения важен для обеспечения стабильной работы электрической системы. Винтовое соединение предполагает использование винтов для фиксации проводов в клеммной колодке. Это обеспечивает надежное и прочное соединение, однако требует регулярной проверки и подтягивания винтов для предотвращения ослабления контакта. Рекомендуется для стационарных установок с минимальной вибрацией. Соединение с пружинным зажимом использует пружинный механизм для фиксации проводов. Это упрощает и ускоряет монтаж, обеспечивая стабильный контакт без необходимости дополнительного обслуживания. Идеально подходит для применения в условиях вибрации и частого обслуживания. Болтовое соединение использует болты для фиксации проводов, обеспечивая очень прочный и надежный контакт. Это соединение требует больше времени на установку и регулярного обслуживания, но идеально подходит для мощных электрических систем и мест с высокой вибрацией. Соединение путем прокалывания изоляции позволяет подключать провода без предварительного снятия изоляции. Это ускоряет процесс монтажа и уменьшает вероятность ошибок. Рекомендуется для систем с малой и средней нагрузкой. Разъемное (штепсельное) соединение обеспечивает возможность быстрого разъединения и соединения проводов. Это удобно для систем, требующих частого обслуживания или модификации. Обеспечивает надежный контакт и легкость в использовании. Плоский штекерный разъем обеспечивает быстрое и простое соединение проводов путем вставки плоского штекера в соответствующий разъем. Это соединение удобно для временных или часто изменяемых систем. Зажимное (безвинтовое) соединение использует механизмы зажима для фиксации проводов. Это упрощает и ускоряет процесс установки, обеспечивая стабильный контакт без необходимости обслуживания. Подходит для большинства бытовых и промышленных применений. Припаянный флажковый соединитель требует пайки проводов к клемме, что обеспечивает очень надежное и долговечное соединение. Рекомендуется для систем, где требуется минимизировать вероятность разъединения контактов. Соединение путем прорезания изоляции позволяет подключать провода без снятия изоляции за счет прорезания изоляции специальными ножами. Это ускоряет монтаж и уменьшает вероятность ошибок. Подходит для систем с малой и средней нагрузкой. Штепсельный зажим (конусный) обеспечивает надежное соединение путем вставки и фиксации провода в конусообразном зажиме. Это соединение удобно для быстрого монтажа и демонтажа, обеспечивая стабильный контакт.

Тип электрич. соединения 2:

Соединение с пружинным зажимом

Тип электрического соединения 2 в клеммных колодках определяет способ подключения проводников ко второму контакту. Выбор типа соединения влияет на надежность, удобство монтажа и технические характеристики устройства. Винтовое соединение предполагает использование винта для фиксации проводника. Это обеспечивает надежный контакт, но требует периодической проверки и подтягивания винтов для предотвращения ослабления. Соединение с пружинным зажимом использует пружину для удержания проводника, обеспечивая постоянное давление и надежный контакт. Это упрощает монтаж и снижает необходимость в обслуживании. Болтовое соединение схоже с винтовым, но используется болт для фиксации проводника. Это обеспечивает более прочное и устойчивое соединение, особенно для крупных проводников. Разъемное (штепсельное) соединение позволяет быстро подключать и отключать проводники, что удобно для модульных систем и частых замен компонентов. Соединение путем прокалывания изоляции не требует снятия изоляции с проводника, что ускоряет монтаж и снижает риск повреждения проводов. Однако такое соединение может быть менее надежным в долгосрочной перспективе. Плоский штекерный разъем обеспечивает быстрое и простое подключение проводников. Используется в системах, где требуется частое подключение и отключение. Зажимное (безвинтовое) соединение использует механический зажим для фиксации проводника без винтов. Это упрощает и ускоряет монтаж, но может быть менее надежным для крупных проводников. Штепсельный зажим (конусный) использует конусную форму для надежного удержания проводника. Обеспечивает хорошее контактное давление и стабильность соединения. Соединение путем прорезания изоляции схоже с прокалыванием изоляции, но использует прорезание для создания контакта. Это также ускоряет монтаж, но требует тщательного контроля качества соединения. Припаянный флажковый соединитель предполагает пайку проводника к клемме, обеспечивая очень надежное и стабильное соединение. Подходит для постоянных и критически важных соединений, но требует больше времени на монтаж и демонтаж.

Материал изоляции корпуса:

Полиамид (PA)

Материал изоляции корпуса клеммных колодок определяет их электрическую и механическую прочность, устойчивость к высоким температурам, химическим воздействиям и внешним механическим повреждениям. Выбор материала изоляции существенно влияет на долговечность и надежность работы клеммных колодок в различных условиях эксплуатации. Термопласт — это пластик, который становится мягким при нагревании и твердеет при охлаждении. Он обеспечивает хорошую изоляцию и устойчивость к механическим повреждениям, но может деформироваться при высоких температурах. Рекомендуется для использования в условиях, где температура не превышает допустимые пределы для термопластов. Полиамид (PA) — это прочный и устойчивый к износу материал, который также обладает отличными изоляционными свойствами. Он устойчив к химическим воздействиям и может работать в широком диапазоне температур. Рекомендуется для использования в промышленных и тяжелых условиях эксплуатации. Полиэтилен — это гибкий и химически стойкий материал с хорошими изоляционными свойствами, но ограниченной устойчивостью к высоким температурам. Идеально подходит для применения в условиях умеренных температур и в средах с агрессивными химическими веществами. Полипропилен (PP) — это легкий, прочный и устойчивый к химическим воздействиям материал, который также обладает хорошими изоляционными свойствами. Он устойчив к влаге и может использоваться в условиях, где требуется высокая химическая стойкость и умеренные температурные нагрузки. Пластик — это общий термин, который может включать в себя различные виды полимерных материалов. Обычно обладает хорошими изоляционными свойствами и устойчивостью к механическим повреждениям, но конкретные характеристики зависят от типа пластика. Поликарбонат (PC) — это прозрачный и очень прочный материал, который обладает отличными изоляционными свойствами и устойчивостью к высоким температурам и механическим воздействиям. Рекомендуется для использования в условиях, где требуется высокая прочность и термостойкость. Керамика — это негорючий и химически инертный материал с отличными изоляционными свойствами и устойчивостью к очень высоким температурам. Идеально подходит для применения в условиях экстремальных температур и агрессивных химических сред. Карболит — это прочный и термостойкий материал, который также обладает хорошими изоляционными свойствами. Он устойчив к воздействию химических веществ и может использоваться в тяжелых промышленных условиях. Полиамид — это прочный и устойчивый к износу материал, который также обладает отличными изоляционными свойствами. Он устойчив к химическим воздействиям и может работать в широком диапазоне температур. Рекомендуется для использования в промышленных и тяжелых условиях эксплуатации. Фибергласс (стеклопластик) — это материал, армированный стекловолокном, который обладает высокой прочностью, устойчивостью к механическим повреждениям и отличными изоляционными свойствами. Он также устойчив к высоким температурам и химическим воздействиям, что делает его идеальным выбором для тяжелых условий эксплуатации.

Внутренне связанные уровни:

Нет

Внутренне связанные уровни описывают наличие или отсутствие электрической связи между различными уровнями клеммной колодки. Это свойство важно для обеспечения правильного распределения электрических сигналов и питания в сложных электрических схемах. Наличие внутренне связанных уровней может значительно упростить монтаж и обслуживание электрических систем, а также повысить их надежность. Отсутствие внутренне связанных уровней означает, что каждый уровень клеммной колодки изолирован от других. Это позволяет использовать колодку для подключения различных цепей без риска случайного замыкания или перекрестного влияния сигналов. Такой вариант предпочтителен в случаях, когда требуется максимальная изоляция и независимость цепей, например, в высокочастотных или высоковольтных приложениях. Наличие внутренне связанных уровней указывает на то, что электрическая связь между уровнями уже интегрирована в конструкцию клеммной колодки. Это облегчает подключение многослойных схем и позволяет сократить количество внешних соединений, что может снизить вероятность ошибок при монтаже. Такой вариант подходит для систем, где требуется быстрая и надежная коммутация между уровнями, например, в распределительных щитах и автоматизированных системах управления.

Количество клемм на уровень:

Количество клемм на уровень определяет, сколько проводников можно подключить к одному уровню клеммной колодки. Этот параметр важен для определения плотности монтажа и управляемости электрических соединений в распределительных шкафах и других электрических установках. Правильный выбор количества клемм на уровень позволяет оптимизировать пространство и обеспечивает надежность соединений. Клеммные колодки с двумя клеммами на уровень подходят для простых электрических схем, где требуется подключение минимального количества проводников. Они обеспечивают легкость монтажа и обслуживания, но могут ограничивать возможности расширения системы. Четыре клеммы на уровень предоставляют больше возможностей для подключения дополнительных проводников, что полезно в более сложных системах. Это значение является компромиссом между плотностью монтажа и удобством работы с проводниками. Три клеммы на уровень обеспечивают баланс между компактностью и функциональностью. Они могут быть использованы в системах средней сложности, где требуется подключение нескольких проводников без чрезмерного увеличения размера колодки. Клеммные колодки с одной клеммой на уровень используются в случаях, когда требуется минимальное количество соединений. Это может быть полезно для специализированных задач, где важна изоляция каждого проводника. Шесть клемм на уровень позволяют подключать большее количество проводников, что полезно в сложных системах с высокой плотностью соединений. Они требуют более аккуратного монтажа и управления проводами, но обеспечивают значительную экономию пространства. Пять клемм на уровень предлагают хороший баланс между количеством подключаемых проводников и удобством монтажа. Это значение подходит для систем средней и высокой сложности. Восемь клемм на уровень обеспечивают высокую плотность монтажа и подходят для сложных электрических схем. Они требуют тщательного управления проводами и могут быть сложнее в обслуживании, но значительно экономят место. Пятнадцать клемм на уровень используются в очень сложных системах, где требуется подключение большого количества проводников. Они обеспечивают максимальную плотность монтажа, но требуют высокого уровня аккуратности и опыта при установке и обслуживании. Значение "0" указывает на отсутствие клемм на уровне, что может означать, что данный уровень не предназначен для подключения проводников или используется для других целей, таких как изоляция или резервирование. Шестнадцать клемм на уровень представляют собой максимальное значение для клеммных колодок, обеспечивая чрезвычайно высокую плотность соединений. Это решение подходит для самых сложных и масштабных проектов, где требуется подключение большого количества проводников на ограниченном пространстве.

Расположение присоединения:

Сверху

Свойство "Расположение присоединения" в рубрике "Клеммные колодки" указывает на позицию, в которой провода или кабели подключаются к клеммной колодке. Это свойство влияет на удобство монтажа, доступность для обслуживания и компоновку внутри электрического щита или устройства. Присоединение сбоку означает, что провода подключаются к клеммной колодке с боковой стороны. Это удобно для плотной компоновки, когда устройства установлены рядом друг с другом. Рекомендуется для случаев, когда доступ к верхней части клеммной колодки ограничен. Присоединение сверху подразумевает подключение проводов к верхней части клеммной колодки. Это обеспечивает легкий доступ для подключения и обслуживания, особенно в условиях ограниченного пространства по бокам. Подходит для панелей, где требуется частая проверка и замена проводов. Наклонное присоединение позволяет подключать провода под углом. Это может облегчить доступ в условиях ограниченного пространства и улучшить видимость точек подключения. Рекомендуется для случаев, когда необходимо минимизировать изгиб проводов и упростить монтаж. Боковое присоединение аналогично присоединению сбоку, но может иметь различия в конструкции клеммной колодки. Важно уточнять конкретные характеристики у производителя, чтобы выбрать наиболее подходящий вариант для вашего применения.

Тип электрического присоединения 1:

Присоединение пружинным зажимом

Тип электрического присоединения 1 определяет метод соединения проводников с клеммной колодкой, что влияет на надежность контакта, удобство монтажа и эксплуатационные характеристики устройства. Выбор типа присоединения должен учитывать условия эксплуатации, требования к надежности и удобству обслуживания. Винтовое соединение предполагает использование винтов для фиксации проводников. Это обеспечивает надежный контакт и высокую механическую прочность, но требует регулярного обслуживания для предотвращения ослабления контакта. Рекомендуется для стационарных установок с минимальными вибрациями. Присоединение пружинным зажимом использует пружинные механизмы для фиксации проводников. Это обеспечивает быстрый и надежный монтаж без использования инструментов, а также устойчивость к вибрациям. Идеально подходит для часто обслуживаемых или мобильных систем. Болтовое соединение аналогично винтовому, но использует болты для фиксации проводников. Это обеспечивает еще большую механическую прочность и надежность контакта, но также требует регулярного обслуживания. Рекомендуется для тяжелых условий эксплуатации. Съемное клеммное соединение позволяет легко подключать и отключать проводники без использования инструментов. Это удобно для систем, требующих частого переподключения или обслуживания, но может быть менее надежным в условиях сильных вибраций. Клеммное присоединение использует клеммы для фиксации проводников. Это обеспечивает надежный контакт и простоту монтажа, подходящее для большинства стандартных применений. Рекомендуется для общего использования в стационарных установках. Штекерный разъем обеспечивает быстрое и удобное подключение проводников с помощью штекеров. Это упрощает монтаж и демонтаж, идеально подходит для систем, требующих частого переподключения. Однако, может быть менее надежным в условиях сильных вибраций. Плоский штекерный разъем использует плоские штекеры для подключения проводников. Это обеспечивает быстрое и удобное соединение, подходящее для систем с ограниченным пространством. Рекомендуется для легких и средних условий эксплуатации. Подключение с проколом изоляции позволяет подключать проводники без снятия изоляции, что упрощает и ускоряет монтаж. Это удобно для временных или быстро монтируемых систем, но может быть менее надежным для постоянных установок.

Сечение однопроволочного проводника:

.2...4 кв.мм

Сечение однопроволочного проводника, измеряемое в квадратных миллиметрах (кв.мм), определяет площадь поперечного сечения проводника. Это важный параметр, который влияет на пропускную способность тока и тепловыделение. Правильный выбор сечения проводника обеспечивает надежную и безопасную работу клеммной колодки. Рекомендуется выбирать сечение проводника в соответствии с требованиями электрической нагрузки и стандартами безопасности. При замене проводника необходимо учитывать его сечение, чтобы избежать перегрева и возможных повреждений оборудования.

Высота минимально возможного монтажа:

36.9 мм

Высота минимально возможного монтажа — это минимальное расстояние в миллиметрах от монтажной поверхности до верхней точки клеммной колодки при установке. Этот параметр важен для обеспечения достаточного пространства для подключения проводов и инструментов, а также для предотвращения перегрева и обеспечения вентиляции. При выборе клеммной колодки необходимо учитывать высоту минимально возможного монтажа, чтобы убедиться, что она соответствует требованиям вашего проекта и доступному пространству. Замена клеммной колодки на модель с меньшей высотой может потребоваться в условиях ограниченного пространства, однако это может повлиять на удобство монтажа и обслуживание.

Рекомендованный проектный ассортимент:

Да

Рекомендованный проектный ассортимент указывает на наличие списка клеммных колодок, которые оптимально подходят для использования в проектных решениях. Наличие данного свойства ("Да") означает, что производитель или поставщик предоставляет рекомендации по выбору клеммных колодок, учитывая их совместимость, надежность и эффективность в различных схемах и условиях эксплуатации. Это упрощает процесс проектирования и позволяет избежать ошибок при выборе компонентов, что в конечном итоге повышает надежность и долговечность электрических систем. При выборе и замене клеммных колодок рекомендуется следовать данным рекомендациям для обеспечения оптимальной работы устройств.

Версия испытанная на взрывозащищенность "Ex е":

Нет

Свойство "Версия испытанная на взрывозащищенность 'Ex е'" указывает на наличие или отсутствие сертификации клеммной колодки для использования в взрывоопасных средах. Сертификация 'Ex е' (повышенная безопасность) означает, что устройство разработано и протестировано таким образом, чтобы предотвратить возникновение искр или повышенного нагрева, которые могут привести к взрыву в средах с потенциально взрывоопасными газами или пылью. Значение "Нет" означает, что клеммная колодка не имеет сертификации 'Ex е' и не предназначена для использования в взрывоопасных средах. Такие клеммные колодки можно использовать в стандартных условиях, где нет риска присутствия взрывоопасных газов или пыли. Рекомендуется тщательно оценить условия эксплуатации перед выбором таких клеммных колодок, чтобы избежать возможных опасностей. Значение "Да" означает, что клеммная колодка прошла испытания и сертифицирована по стандарту 'Ex е'. Это подтверждает, что устройство может безопасно использоваться в взрывоопасных средах, так как оно спроектировано таким образом, чтобы минимизировать риски возникновения искр и перегрева. Рекомендуется выбирать такие клеммные колодки для применения в зонах с повышенной опасностью взрыва, чтобы обеспечить безопасность и соответствие нормативным требованиям.

Сечение многопроволочного гибкого проводника:

.2...2.5 кв.мм

Сечение многопроволочного гибкого проводника (кв.мм) определяет площадь поперечного сечения проводника, состоящего из множества тонких проволок. Это свойство важно для оценки пропускной способности и допустимой токовой нагрузки проводника. Выбор сечения проводника должен соответствовать требованиям электрической схемы и нагрузке, чтобы избежать перегрева и возможных повреждений. При замене проводника необходимо подбирать аналогичное или большее сечение для обеспечения надежности и безопасности электрической системы.

При необходимости возможна установка замыкающей пластины:

Да

Данное свойство указывает на возможность установки специальной замыкающей пластины, которая позволяет объединить электрические цепи в клеммной колодке, обеспечивая надежное соединение и упрощая монтаж. Это свойство важно для обеспечения гибкости и адаптивности электрических соединений в различных схемах. Значение "Да" означает, что клеммная колодка поддерживает установку замыкающей пластины. Это позволяет легко объединить несколько клемм в одну цепь, что упрощает монтаж и обслуживание. Рекомендуется выбирать клеммные колодки с этим значением для сложных электрических схем, где требуется частая модификация или расширение соединений. Замена замыкающей пластины должна выполняться в соответствии с инструкциями производителя для обеспечения надежного контакта. Значение "Нет" означает, что клеммная колодка не поддерживает установку замыкающей пластины. Это ограничивает возможности по объединению электрических цепей и может усложнить монтаж в случае необходимости изменения схемы. Такие клеммные колодки подходят для простых и статичных схем, где не предполагаются частые изменения конфигурации соединений.

Поперечн. сечение подключ. многопроволочного (гибкого) провода:

0.2...2.5 мм²

Поперечное сечение подключаемого многопроволочного (гибкого) провода, измеряемое в квадратных миллиметрах (мм²), указывает на максимальный размер провода, который может быть подключен к клеммной колодке. Это свойство важно для обеспечения надежного электрического контакта и предотвращения перегрева или повреждений. При выборе клеммной колодки следует учитывать номинальное сечение провода, чтобы обеспечить соответствие электрическим и механическим характеристикам. В случае замены провода необходимо убедиться, что его поперечное сечение не превышает допустимое значение, указанное для данной клеммной колодки.

Поперечн. сечение подключ. однопроволочного (жесткого) провода:

0.2...4 мм²

Поперечное сечение подключаемого однопроволочного (жесткого) провода, измеряемое в мм², указывает на максимальную площадь поперечного сечения провода, который может быть подключен к клеммной колодке. Это свойство важно для обеспечения надежного и безопасного соединения, так как использование провода с неподходящим сечением может привести к перегреву, повышенному сопротивлению и потенциальным отказам в работе. При выборе клеммной колодки необходимо учитывать это значение, чтобы убедиться, что подключаемый провод соответствует допустимому сечению. В случае замены провода следует использовать провод с тем же или меньшим сечением, чтобы избежать проблем с совместимостью и безопасностью.

Поперечн. сечение подключ. тонкопроволочного провода без наконечника:

0.2...2.5 мм²

Поперечное сечение подключаемого тонкопроволочного провода без наконечника (мм²) определяет максимальный диаметр провода, который может быть безопасно и эффективно подключен к клеммной колодке. Это свойство критически важно для обеспечения надежного электрического контакта и предотвращения перегрева или повреждения проводов. При выборе клеммной колодки необходимо учитывать это значение, чтобы соответствовать требованиям вашей электрической системы. Если провод имеет слишком большое сечение, его может быть сложно подключить, что может привести к ненадежному соединению. Если сечение слишком маленькое, это может вызвать перегрев и потенциальные риски для безопасности.
