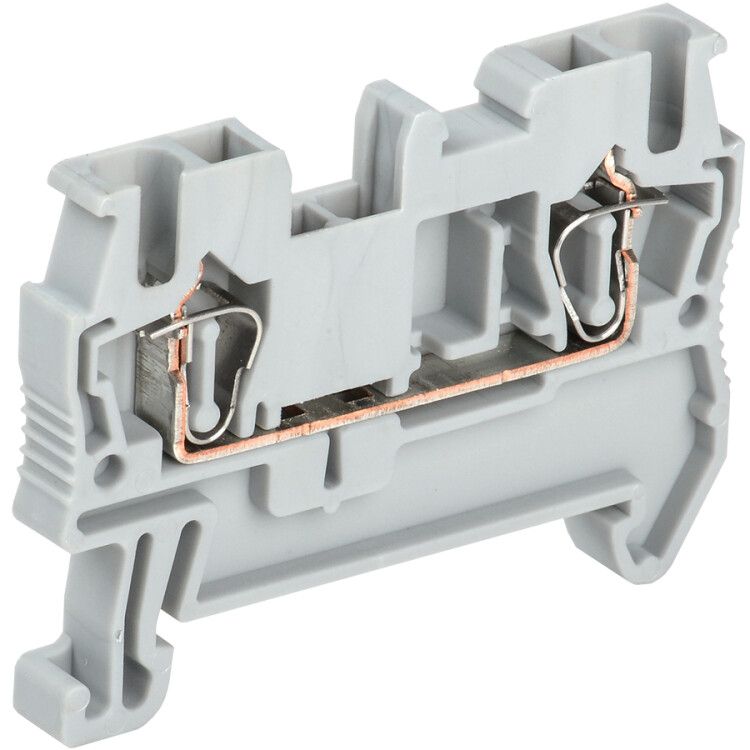

Клемма пружинная КПИ 2в-2,5 31А серый | YZN11-002-K03 IEK

Клемма пружинная КПИ 2в-2,5 31А серая от IEK - надёжное решение для быстрого и безопасного соединения проводов в электрощитах на DIN-рейке. Подходит для фазных, нулевых и защитных проводников сечением 0,2–2,5 мм2, рассчитана на работу до 800 В и 31 А.

Назначение и область применения

Клемма пружинная КПИ 2в-2,5 31А серая используется для создания постоянных электрических соединений в распределительных щитах, автоматических выключателях, модульном оборудовании и других устройствах внутри электротехнических шкафов. Применяется для подключения фазных, нулевых и защитных проводников (PE, PEN). Особенно эффективна там, где требуется частая замена или обслуживание цепей - например, в системах управления, освещения, конвейеров, насосных станций и промышленной автоматизации.

Технические характеристики

• Номинальный ток: 31 А
• Номинальное напряжение: 800 В
• Диапазон сечений провода: 0,2…2,5 мм2 (для одножильных и многожильных проводов)
• Количество контактов: 2
• Тип зажима: пружинный (без винтовых элементов)
• Способ монтажа: установка на DIN-рейку 35 мм
• Ширина: 5,2 мм
• Рабочая температура: от –40 C до +85 C
• Класс воспламеняемости: V0 - самозатухающий материал
• Цвет корпуса: серый
• Срок службы: 15 лет
• Требует установки маркировочной пластины: да
• Подключение: провод вводится сбоку

Совместимость и монтаж

Клемма пружинная КПИ 2в-2,5 31А серая совместима со всеми стандартными DIN-рейками 35 мм. Для монтажа достаточно защёлкнуть её на рейку - никаких инструментов не требуется. Подключение провода осуществляется путём нажатия на рычаг зажима, введения жилы и отпускания рычага. Жила должна быть зачищена на 9–10 мм. Можно использовать как голые провода, так и провода с наконечниками (например, НШВИ, НШВ). Обязательно используйте пластину маркировки - она обеспечивает чёткую идентификацию цепи и соответствует требованиям безопасности.

Безопасность и стандарты

Корпус изготовлен из огнестойкого полиамида класса V0, что исключает распространение пламени при перегреве. Материал устойчив к химическим веществам, маслам и высокой влажности. Работает в широком температурном диапазоне, включая холодные условия (до –40 C). Соответствует требованиям международных норм для устройств внутренней коммутации. Отличается повышенной механической прочностью - не трескается при ударах и вибрациях.

Преимущества

• Быстрая установка - нет необходимости затягивать винты, снижается риск человеческой ошибки
• Устойчивость к вибрациям - пружинный механизм сохраняет контакт даже при нагрузках
• Компактность - всего 5,2 мм в ширину, экономит место в шкафу
• Гибкость подключения - работает с голыми проводами и наконечниками
• Долговечность - срок службы 15 лет при соблюдении условий эксплуатации
• Легкая диагностика - благодаря цвету и возможности маркировки легко определить цепь

Ограничения применения

Не применяйте клемму пружинная КПИ 2в-2,5 31А серая для проводов сечением более 2,5 мм2 - возможен перегрев и потеря контакта. Не используйте для многожильных проводов без наконечника, если они имеют слишком мягкий или рассыпающийся состав - это снижает надёжность зажима. Также запрещено применять в условиях постоянного погружения в воду или в местах с прямым попаданием брызг - хотя корпус герметичен, клемма не имеет защиты IP. Не допускайте подключение проводов с поврежденной изоляцией или окисленными жилами - это снижает долговечность соединения.

Примеры использования

• Подключение входных фаз к автоматическому выключателю в этажном щите
• Разветвление нулевой шины в распределительном щите офисного здания
• Соединение датчиков и исполнительных механизмов в панели управления станком
• Объединение проводов в системах освещения с частым обслуживанием
• Фиксация защитного проводника PE перед подключением к заземляющей шине

Практические советы

• Перед подключением всегда проверяйте сечение провода - не менее 0,2 мм2 и не более 2,5 мм2
• Зачищайте жилу точно на 9–10 мм; меньше - плохо зажимается, больше - может задеть соседние контакты
• Используйте только оригинальные маркировочные пластины IEK - они подходят по форме и фиксируют плотно
• Для многожильных проводов рекомендуется применять наконечники НШВИ - это увеличивает надёжность и продлевает срок службы
• При групповой установке нескольких клемм оставляйте минимальный зазор 2–3 мм между ними для лучшего теплоотвода
• Проверяйте качество соединения после монтажа - легкое потягивание провода не должно вызывать его выпадения
