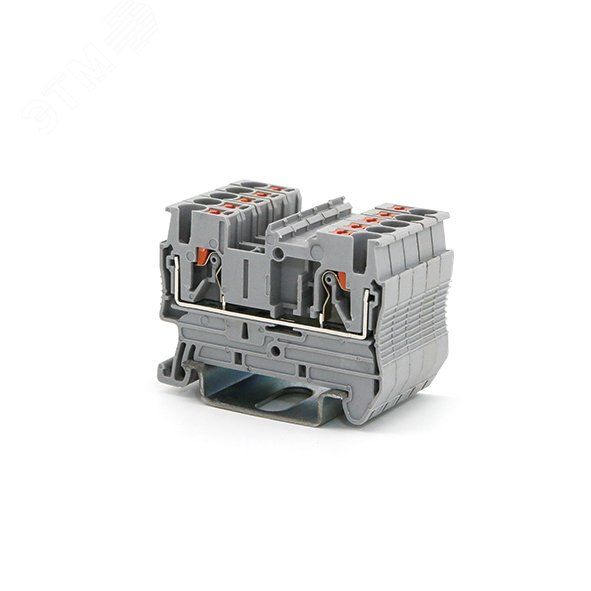

Клемма проходная , зажим push-in, 2 точки подключения, 2.5 кв.мм, серая - VPR-2.5-GY ДКС

Клемма проходная DKC vpr-2.5-gy - надёжное решение для быстрого и безопасного соединения проводов сечением до 2,5 мм2 на DIN-рейке. Подходит для сборки распределительных щитов, автоматизации и промышленного оборудования.

Назначение и область применения

Клемма проходная DKC vpr-2.5-gy используется для создания последовательного соединения между двумя проводниками. Применяется там, где требуется частая перепроверка цепей, модификация схем или работа в условиях ограниченного доступа. Часто устанавливается в силовых и слаботочных щитах: на станках, конвейерах, системах освещения, HVAC и других устройствах с жёсткими требованиями к надёжности соединений.

Технические характеристики

• Тип зажима: пружинный Push-in - провод вставляется без инструментов
• Количество точек подключения: 2 (вход и выход)
• Диапазон сечений провода: 0,14–2,5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 800 В
• Рабочий температурный диапазон: от –40 C до +105 C
• Ширина: 5,2 мм; высота: 36,9 мм; глубина: 48,7 мм
• Цвет корпуса: серый
• Материал изоляции: термопласт PA 6.6
• Класс горючести: V0 (UL-94) - самозагасающий материал
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Положение входа/выхода: сверху
• Количество каналов для перемычек: 2
• Требуется замыкающая пластина: да

Совместимость и монтаж

Клемма DKC vpr-2.5-gy совместима с любыми стандартными DIN-рейками 35 мм, включая рейки OMEGA. Установка происходит путём защёлкивания - достаточно плотно прижать клемму к рейке до характерного щелчка. Для подключения провода: нажмите кнопку-толкатель, введите провод до упора, отпустите кнопку. Контакт фиксируется автоматически. Перемычки устанавливаются в два специальных канала - они позволяют соединить несколько клемм в цепь без внешних шин. Обязательно используйте замыкающую пластину для предотвращения разъединения при вибрации или механическом воздействии.

Безопасность и стандарты

Изоляционный корпус изготовлен из материала с классом горючести V0 - он не поддерживает горение и сам затухает после удаления источника пламени. Это соответствует требованиям UL-94 и повышает безопасность в закрытых щитах. Номинальное напряжение 800 В позволяет применять клемму в сетях переменного и постоянного тока, включая системы управления с высокой импульсной нагрузкой. Рабочий диапазон температур (-40…+105 C) делает её пригодной для использования в холодильных камерах, на открытых площадках и в нагреваемых помещениях.

Преимущества

• Быстрая установка: не требуются отвертки или гаечные ключи
• Защита от ошибок: кнопка-толкатель исключает случайное выдергивание провода
• Устойчивость к вибрации: пружинный механизм сохраняет контакт даже при механических колебаниях
• Компактность: всего 5,2 мм в ширину - экономия места в щите
• Поддержка перемычек: легко формируются группы из нескольких клемм
• Стандартный цвет: серый - удобен для визуального различения в массиве клемм

Ограничения применения

Клемма DKC vpr-2.5-gy не предназначена для многожильных проводов с оголённым концом более 2,5 мм2 - это вызывает плохой контакт и перегрев. Также запрещено использовать её в средах с агрессивными химическими веществами, маслом или паром - материал PA 6.6 устойчив, но не предназначен для длительного контакта с растворителями. Не применяйте в местах с постоянным погружением в воду - хотя IP-класс не указан, герметичность не гарантируется. Не допускается использование без замыкающей пластины в вибрационных системах.

Примеры использования

• Сборка распределительного щита на заводе: соединение фазы через ряд клемм
• Автоматизация линии: передача сигнала от датчиков к контроллеру
• Освещение в холодильном складе: подключение светильников при низких температурах
• Электрооборудование в пищевой промышленности: надёжные соединения в условиях частой мойки (без прямого попадания воды)

Практические советы

• Перед вставкой провода убедитесь, что его конец ровный, без заусенцев - это продлит срок службы зажима
• Для многожильных проводов используйте наконечники - это предотвратит расслоение жил
• Замыкающие пластины должны быть того же типа и бренда - не все совместимы с клеммами DKC
• При групповой установке нескольких клемм - проверьте, чтобы все были одинаково зафиксированы на рейке
• При необходимости отключения - всегда нажимайте кнопку-толкатель полностью, иначе провод может остаться частично задержанным
• Помните: ширина 5,2 мм позволяет разместить до 18 таких клемм на стандартной 35-мм рейке длиной 1 метр
