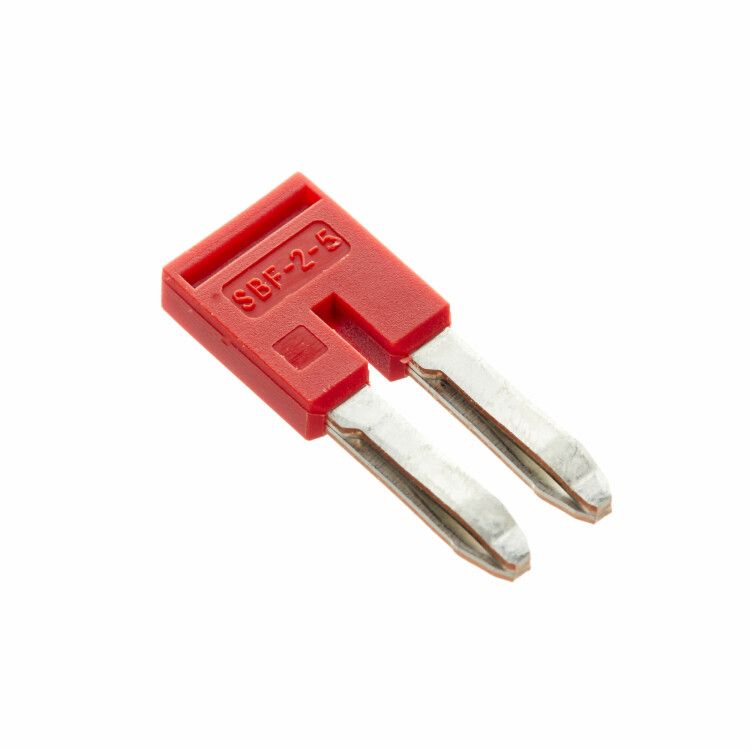

Перемычка вставная для клеммы на 2.5 кв.мм, 2-х полюсная - SBF-2-5 ДКС

Перемычка вставная для клемм на 2.5 кв.мм, 2-х полюсная от DKC (ДКС), артикул sbf-2-5, используется для надёжного электрического соединения между соседними клеммами в распределительных щитах, особенно при работе с проводами сечением 2,5 мм2.

Назначение и область применения

Эта перемычка служит для создания последовательного электрического контакта между двумя близлежащими клеммами в автоматических выключателях, УЗО, дифференциальных автоматах или других устройствах с зажимами под провод 2,5 мм2. Применяется в бытовых, коммерческих и промышленных электрощитах, где требуется равномерное распределение фазы или нуля между несколькими аппаратами без прокладки отдельных проводов.

Технические характеристики

• Количество полюсов: 2 - позволяет соединить две клеммы одновременно
• Номинальный ток: 24 А - рассчитана на работу с нагрузками до этого значения
• Номинальное напряжение: 1000 В - безопасна для сетей до 1 кВ, включая трёхфазные системы
• Сечение провода: 2,5 мм2 - совместима с клеммами, предназначенными именно для такого сечения
• Способ монтажа: втычной - устанавливается простым вдавливанием в клеммы без инструментов
• Размер модуля: 9 мм - соответствует стандартному шагу DIN-рейки, легко помещается в компактных щитках
• Изоляция: да - корпус изолирован, исключает случайные замыкания
• Цвет: красный - визуально отличаема от других перемычек, удобна для идентификации фазы

Совместимость и монтаж

Перемычка sbf-2-5 совместима с клеммами, которые принимают провод 2,5 мм2 и имеют стандартную форму захвата. Подходит для большинства устройств брендов ABB, Schneider Electric, Legrand, IEK, КЭАЗ и аналогичных, если они используют типовые зажимы с шагом 9 мм. Для установки достаточно вставить её в два соседних клеммных отверстия до характерного щелчка - никаких болтов или отвёрток не требует. Перед монтажом убедитесь, что питание отключено.

Безопасность и стандарты

Изоляционный материал перемычки соответствует требованиям безопасности для работы в электроустановках. Номинальное напряжение 1000 В гарантирует соответствие нормам для систем до 690 В переменного тока (по IEC 60947). Цветовая маркировка (красный) помогает предотвратить путаницу при обслуживании.

Преимущества

• Ускоряет сборку щита - вместо нескольких перемычек или жил провода одна деталь соединяет сразу два контакта
• Снижает риск ошибок - не нужно резать и зачищать провода для внутренней связи
• Обеспечивает плотный контакт - металлическая часть перемычки имеет оптимальную силу зажима
• Не требует обслуживания - после установки работает без контроля весь срок службы оборудования

Ограничения применения

• Не подходит для клемм с другим сечением (например, 1,5 мм2 или 4 мм2) - возможен плохой контакт или повреждение
• Не применяется в цепях с током выше 24 А - перегрузка вызывает нагрев и выход из строя
• Не рекомендовано использовать в условиях постоянной вибрации без дополнительной фиксации - при длительном воздействии возможно самопроизвольное выпадение
• Не является заменой для основного провода питания - только для внутрищитовой связки

Примеры использования

• Подключение нескольких автоматов в одном ряду по одной фазе
• Связка входного и выходного нулевого провода через несколько УЗО
• Распределение напряжения между группой розеточных контуров в щите
• Создание шины фазы в малогабаритных распределительных ящиках

Практические советы

• Выбирайте цвет перемычки по функциональному назначению: красный - фаза, синий/чёрный - ноль, жёлтый - земля (если доступно)
• Проверьте глубину посадки - перемычка должна полностью войти в клемму; если видна часть металла - она плохо закреплена
• Не используйте перемычку для соединения клемм с разным типом зажима (винтовые + push-in) - даже при одинаковом сечении форма может не подходить
• При замене старой перемычки всегда отключайте питание - даже если кажется, что клемма “не под напряжением”
• Для больших щитов с множеством соединений лучше заранее составить схему, чтобы не запутаться в количестве нужных перемычек
