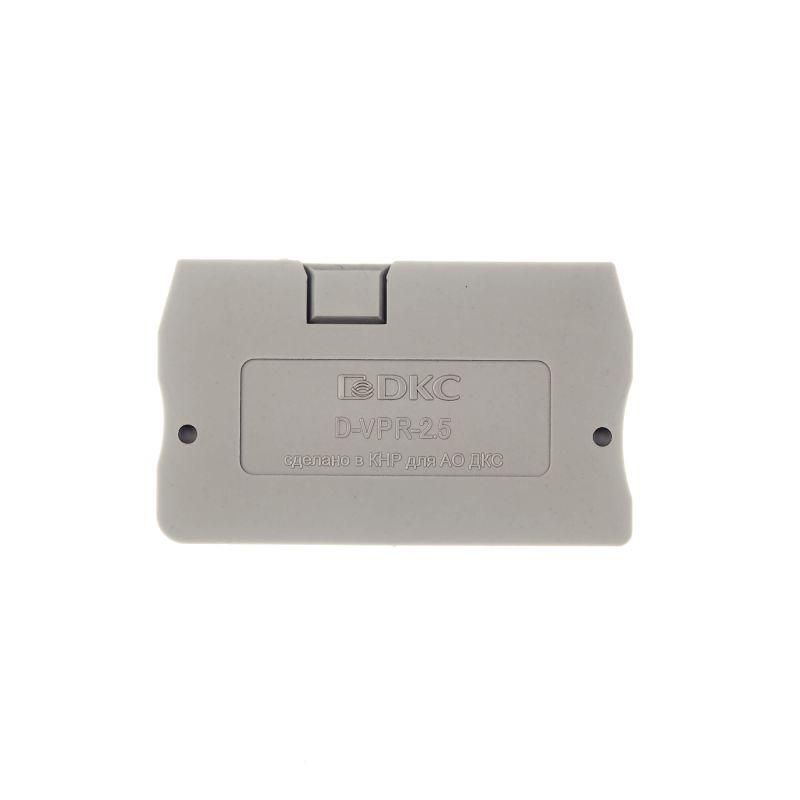

Изолятор торцевой для клемм VPR-2.5 | D-VPR-2.5 DKC ДКС

Изолятор торцевой для клемм VPR-2.5 от DKC (ДКС) - элемент для безопасного закрытия токоведущих частей клемм с Push-in зажимом, устанавливаемый на завершающем участке клеммного ряда или между сегментами. Артикул d-vpr-2.5 совместим исключительно с клеммами серии Push-in.

Назначение и область применения

Изолятор торцевой для клемм VPR-2.5 используется для изоляции открытых контактов на конце клеммного ряда, предотвращая случайное прикосновение к токоведущим частям. Также применяется для визуального разделения групп клемм внутри одного ряду - например, при комбинировании цепей разного напряжения или функциональных зон. Подходит для установки в распределительных щитах, пультах управления, промышленном оборудовании.

Технические характеристики

• Тип изделия: изолятор торцевой
• Тип крепления: защелкивающийся - фиксируется одним движением на клемме VPR-2.5
• Толщина: 2,2 мм - обеспечивает плотную посадку без перекосов
• Наличие концевой пластины: да - полностью закрывает заднюю часть клеммы
• Класс воспламеняемости: V0 - материал самозагасает после удаления источника пламени
• Цвет: серый - соответствует стандартной цветовой гамме клемм DKC

Совместимость и монтаж

Изолятор торцевой для клемм VPR-2.5 совместим только с клеммами серии Push-in от DKC (ДКС) с типоразмером VPR-2.5. Не подходит для других моделей, даже если они имеют аналогичный шаг. Монтаж выполняется вручную: выравниваете изолятор по кромке клеммы и надавливаете до характерного щелчка - защелка фиксирует деталь без инструментов. Для демонтажа аккуратно оттяните край изолятора в сторону, чтобы освободить защелку.

Безопасность и стандарты

Материал изолятора соответствует классу горючести V0 по UL 94 - обеспечивает повышенную пожарную безопасность в случае возникновения внутреннего замыкания. Конструкция не содержит металлических компонентов, что исключает риск короткого замыкания через корпус. Соответствует требованиям IEC 60947-7-1 для изоляционных элементов клеммных устройств.

Преимущества

• Удобная защелкивающаяся система - монтаж без инструментов и времени
• Полная герметизация конца клеммы - снижает риск окисления контактов и попадания пыли
• Стабильная фиксация - не выпадает при вибрации или механическом воздействии
• Серый цвет - легко отличим от других элементов, повышает наглядность сборки

Ограничения применения

Не предназначена для использования вне клеммных рядов серии Push-in. Нельзя применять с клеммами других производителей, даже если внешний вид кажется схожим - различаются геометрия защелок и глубина посадки. Не рекомендуется использовать в условиях постоянного погружения в жидкость - хотя материал устойчив к влаге, изолятор не имеет IP-защиты. Не подходит для высокочастотных цепей выше 1 kHz - возможна паразитная емкостная связь через пластиковую стенку.

Примеры использования

• Закрытие последней клеммы в шкафу автоматизации, где провода не подключены
• Разделение входных и выходных цепей в одном ряду клемм
• Формирование изолированного сегмента для сигнальных цепей рядом с силовыми
• Использование в системах с частотными преобразователями для предотвращения наводок

Практические советы

• Перед установкой проверьте, что клемма VPR-2.5 полностью заполнена проводом - изолятор не будет правильно защелкиваться при неполной посадке
• При сборке длинных рядов устанавливайте изоляторы сразу после монтажа каждой группы - так проще контролировать целостность изоляции
• Не используйте изоляторы как опору для проводов - они не рассчитаны на механическую нагрузку
• Артикул d-vpr-2.5 всегда заказывайте в паре с основными клеммами - количество изоляторов должно равняться количеству законченных рядов
