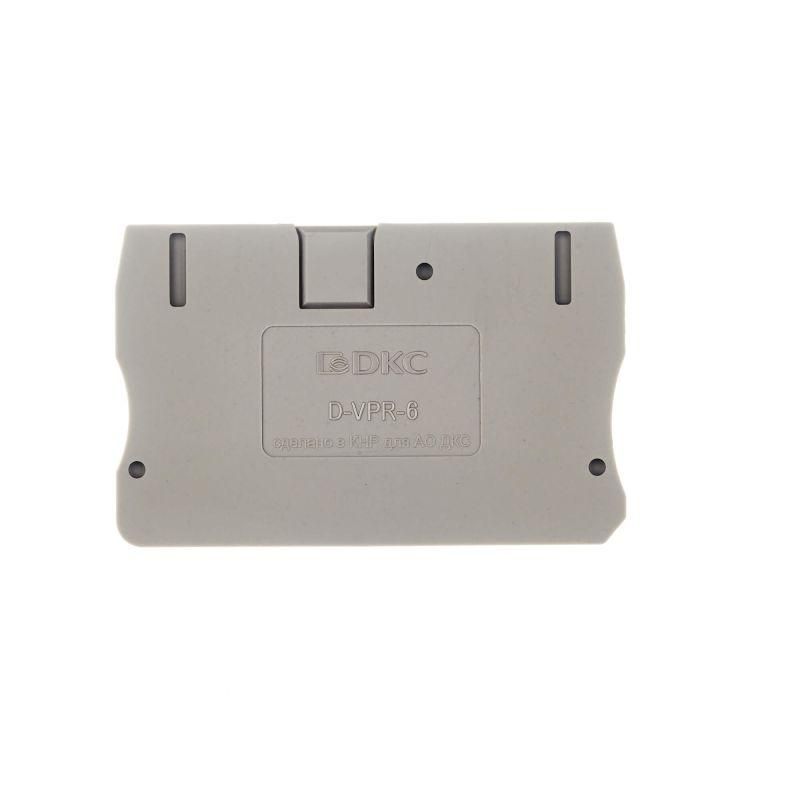

Изолятор торцевой для клеммы VPR-6 | D-VPR-6 DKC ДКС

Изолятор торцевой для клеммы VPR-6 от DKC (арт. d-vpr-6) - элемент защиты для завершения клеммных рядов с зажимами типа Push-in. Предназначен для изоляции токоведущих частей, предотвращения случайного контакта и визуального разделения секций. Подходит для установки в панелях управления, распределительных щитах и промышленном оборудовании.

Назначение и область применения

Изолятор торцевой для клеммы VPR-6 используется для безопасного закрытия крайних клемм в ряду с зажимами Push-in. Он защищает от прикосновений к оголённым проводникам, снижает риск короткого замыкания между соседними клеммами и позволяет четко выделять границы групп клемм. Применяется в системах автоматизации, силовых щитах, контроллерах и других устройствах, где используются клеммы VPR-6.

Технические характеристики

• Тип изделия: изолятор торцевой
• Материал: самозагасающий пластик класса горючести V0
• Толщина: 2,2 мм
• Цвет: серый
• Тип крепления: защелкивающийся
• Наличие концевой пластины: да

Класс воспламеняемости V0 означает, что материал самостоятельно гаснет после удаления источника пламени - повышает безопасность в условиях перегрева или возгорания.

Совместимость и монтаж

Изолятор совместим исключительно с клеммами серии VPR-6 от DKC. Крепится путём плотного вдавливания до характерного щелчка - фиксация происходит за счет защелок на боковых стенках. Концевая пластина обеспечивает герметичное прилегание к последней клемме, предотвращая доступ к токоведущим частям сбоку. Монтаж выполняется вручную без инструментов. Для демонтажа аккуратно оттяните изолятор в сторону, пока защелки не освободятся.

Безопасность и стандарты

Изолятор соответствует требованиям безопасности для электроустановок: материал класса V0 соответствует нормам UL94, обеспечивая устойчивость к возгоранию. Наличие концевой пластины гарантирует полное покрытие токоведущих элементов, снижая вероятность поражения током при обслуживании.

Преимущества

• Фиксация без инструментов - быстрый монтаж и замена
• Улучшенная видимость сегментов благодаря контрастному серому цвету
• Высокая термостойкость и самоугасаемость материала
• Герметичное закрытие кромки ряда - минимизация риска попадания пыли и влаги

Ограничения применения

Не применяется с другими типами клемм - несовместим с VPR-4, VPR-8 или аналогами от других производителей. Не предназначен для внешней установки без дополнительной защиты корпуса - не имеет степени IP. Не рекомендуется использовать в средах с постоянными механическими нагрузками или вибрацией выше допустимых значений для клемм VPR-6.

Примеры использования

• Закрытие последнего контакта в клеммном ряду на DIN-рейке в щите управления насосной станцией
• Разделение двух функциональных групп клемм (например, питание и сигнал) внутри распределительного шкафа
• Обеспечение безопасности при техобслуживании оборудования с высокой плотностью клемм

Практические советы

• Перед установкой проверьте, чтобы клемма VPR-6 была полностью заполнена проводом - иначе изолятор может не защелкнуться плотно
• При сборке длинных рядов используйте изоляторы d-vpr-6 на обоих концах - так повысится надежность и эстетика компоновки
• Не пытайтесь переустанавливать один и тот же изолятор многократно - защелки со временем теряют прочность
• Серый цвет легко отличить от белых/черных клемм - удобно при диагностике и маркировке цепей
