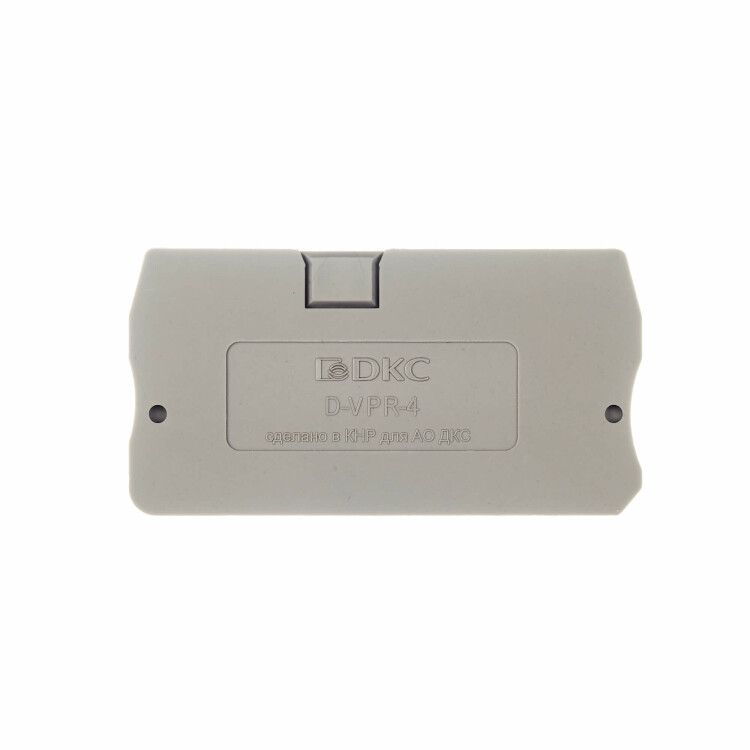

Изолятор торцевой для клеммы VPR-4 | D-VPR-4 DKC ДКС

Изолятор торцевой для клеммы VPR-4 от DKC (ДКС) - элемент для безопасного закрытия токоведущих частей клемм серии Push-in, предотвращающий случайный контакт и обеспечивающий визуальное разделение участков клеммного ряда. Артикул d-vpr-4.

Назначение и область применения

Изолятор торцевой для клеммы VPR-4 используется для герметичного закрытия крайних клемм в ряду с зажимами типа Push-in. Он защищает от случайного прикосновения к токоведущим частям, снижает риск короткого замыкания между соседними клеммами и позволяет четко выделять границы секций в распределительной шине. Применяется в щитах управления, автоматических системах, промышленном оборудовании, где используются клеммы VPR-4.

Технические характеристики

• Тип изделия: изолятор торцевой
• Материал: самозагасающий пластик класса воспламеняемости V0 - не поддерживает горение, соответствует требованиям безопасности при перегреве
• Толщина: 2,2 мм - оптимальная для плотного прилегания без деформации клеммы
• Цвет: серый - обеспечивает контрастность при визуальном контроле, совместим с другими компонентами серии
• Тип крепления: защелкивающийся - фиксация без инструментов, надежна при вибрациях
• Наличие концевой пластины: да - усиливает механическую устойчивость и исключает провисание изолятора

Совместимость и монтаж

Изолятор торцевой для клеммы VPR-4 совместим только с клеммами серии Push-in от DKC (ДКС) с артикулом VPR-4. Монтаж выполняется вручную: поднесите изолятор к последней клемме в ряду до характерного щелчка - он защелкивается на боковые выступы корпуса. Не требует сверления, болтов или клея. Для установки в центральной части ряда (например, для разделения сегментов) используйте два изолятора - один с каждой стороны.

Безопасность и стандарты

Материал изолятора соответствует норме UL94 V0 - не распространяет пламя после удаления источника возгорания. Это важно для применений в электрошкафах, где возможны перегрузки или искрообразование. Конструкция исключает доступ к токоведущим частям даже при открытых крышках шкафа.

Преимущества

• Устраняет необходимость в дополнительных изолирующих колпачках или лентах
• Фиксация без инструментов экономит время при сборке и обслуживании
• Концевая пластина повышает жесткость и долговечность
• Серый цвет легко отличить от других элементов, что упрощает диагностику
• Подходит для работы в условиях повышенной запыленности благодаря герметичному соединению

Ограничения применения

Не применяется с клеммами других типов (не VPR-4), в том числе с клеммами WAGO, Phoenix Contact или других производителей. Не рекомендуется использовать в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - материал не рассчитан на такие условия. Также не следует применять в качестве основного изоляционного барьера при напряжении выше 1000 В переменного тока - для этого нужны специализированные изоляторы.

Примеры использования

• Закрытие последнего контакта в клеммной колодке на пульте управления станком
• Разделение групп входов/выходов в распределительном щите - например, сигналы и питание
• Обеспечение безопасности при обслуживании клеммных рядов в местах с высокой проходимостью
• Использование в системах автоматизации, где требуется быстрая модификация схемы без демонтажа всего ряда

Практические советы

• Перед установкой проверьте, чтобы клемма VPR-4 была полностью вставлена - изолятор не будет фиксироваться на partially установленной клемме
• При необходимости разделения нескольких сегментов внутри одного ряда - устанавливайте по одному изолятору с каждой стороны разделительной зоны
• Не пытайтесь переустановить изолятор многократно - защелки могут ослабнуть, теряя прочность фиксации
• Артикул d-vpr-4 всегда указывайте при заказе запасных частей - другие изоляторы не подходят, даже если кажутся аналогичными
