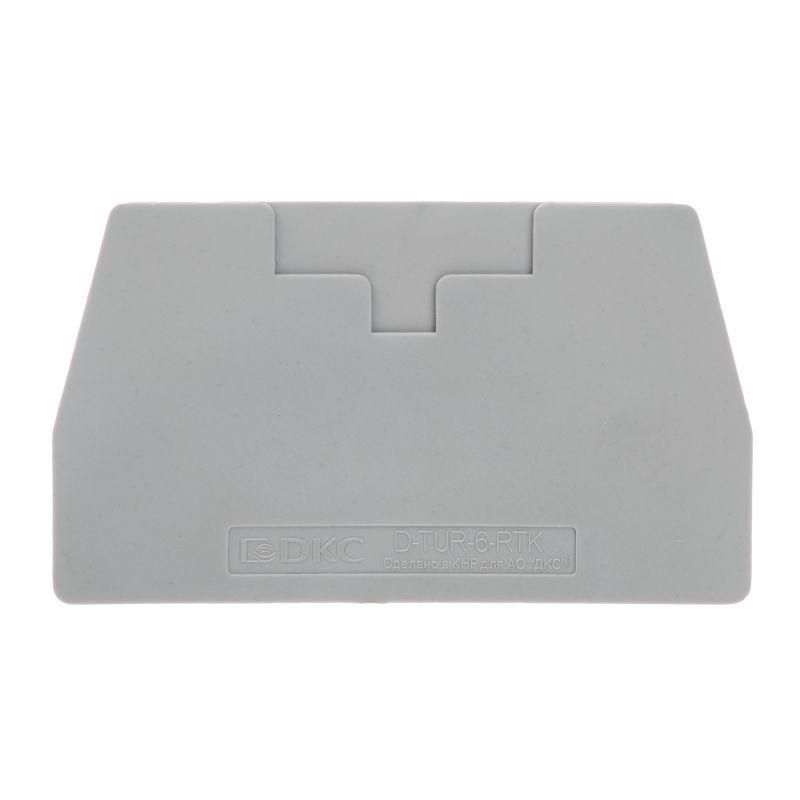

Изолятор торцевой для клемм TUR-6-RTK-S | D-TUR-6-RTK DKC ДКС

Изолятор торцевой для клемм TUR-6-RTK-S от DKC (ДКС) - элемент для безопасного завершения клеммного ряда и изоляции токоведущих частей проходных клемм TUR-6-RTK-S. Подходит для монтажа на промышленном оборудовании, распределительных щитах и системах автоматизации.

Назначение и область применения

Изолятор торцевой для клемм TUR-6-RTK-S устанавливается на последнюю клемму в ряду, чтобы предотвратить случайный контакт с токоведущими частями. Также его используют для визуального разделения групп клемм внутри одного ряда - например, между цепями управления и силовыми цепями. Применяется исключительно с клеммами серии TUR-6-RTK-S, совместимыми с винтовым зажимом.

Технические характеристики

• Тип изделия: изолятор торцевой
• Тип крепления: защелкивающийся - фиксируется без инструментов, плотно сцепляясь с корпусом клеммы
• Толщина: 2,2 мм - обеспечивает компактную установку без увеличения габаритов шины
• Наличие концевой пластины: да - замыкает электрический контур на конце ряда, препятствуя выступанию проводов
• Класс воспламеняемости: V0 - материал самозагасает после удаления источника пламени, соответствует требованиям безопасности IEC 60695
• Цвет: серый - стандартизированная окраска для удобной визуальной идентификации

Совместимость и монтаж

Изолятор торцевой для клемм TUR-6-RTK-S совместим только с клеммами серии TUR-6-RTK-S от DKC. Монтируется вручную: совмещаете пазы изолятора с выступами клеммы и надавливаете до характерного щелчка. Нельзя использовать с другими типами клемм - даже аналогичными по размеру, так как форма защелки уникальна. Для демонтажа аккуратно оттяните край изолятора отверткой с плоским жалом.

Безопасность и стандарты

Материал изолятора соответствует классу горючести V0 по UL 94, что гарантирует минимальную опасность распространения огня. Конструкция исключает доступ к токоведущим деталям при установленном положении. Не требует специальных мер безопасности при монтаже - работает при температуре от -40C до +80C, указанной для клемм TUR-6-RTK-S.

Преимущества

• Запатентованная система защелкивания - надежная фиксация без люфта
• Концевая пластина снижает риск повреждения изоляции провода и попадания сторонних предметов
• Устойчив к механическим нагрузкам - не деформируется при нормальном обращении
• Не требует дополнительных креплений - экономит время при сборке

Ограничения применения

• Не предназначена для использования вне клеммного ряда TUR-6-RTK-S
• Не рекомендуется применять в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - материал не рассчитан на такие условия
• Не является герметичным элементом - не обеспечивает IP-защиту, не используется во влажных помещениях без дополнительной защиты
• Не подлежит ремонту - при повреждении требуется замена

Примеры использования

• Завершение клеммного ряда в щитах управления станков
• Разделение входных и выходных цепей в системах автоматизации
• Финишный элемент в распределительных коробках с множеством клеммных соединений
• Обеспечение безопасности при обслуживании щита - предотвращает случайное касание клемм

Практические советы

• Перед установкой проверьте, что клемма TUR-6-RTK-S полностью собрана и все провода правильно затянуты - изолятор нельзя снять без демонтажа всей группы
• При сборке длинных рядов используйте один изолятор только на самом конце - лишние элементы нарушают целостность ряда
• Серый цвет позволяет легко отличить изолятор от других элементов - не путайте его с перемычками или переходниками
• Храните запасные изоляторы в оригинальной упаковке - они хрупкие и могут сломаться при перегрузке
