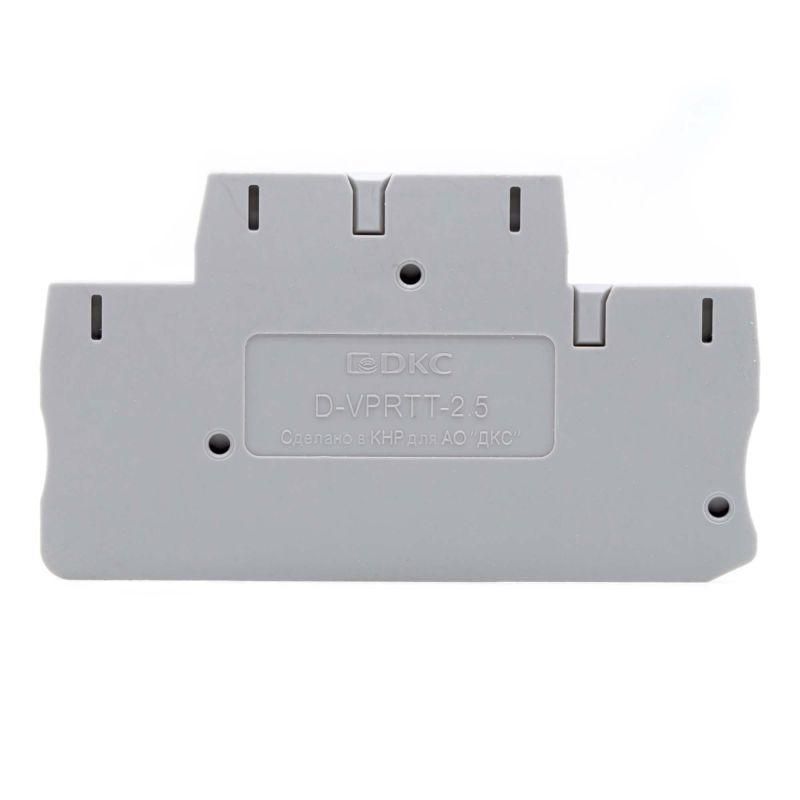

Изолятор торцевой VPRTT-2.5, 2.2 мм, UL94 V0 DKC D-VPRTT-2.5

Изолятор торцевой для клеммы VPRTT-2.5 от DKC (ДКС) - элемент для безопасного закрытия токоведущих частей на клеммах с Push-in зажимом. Применяется в клеммных рядах для завершения секций и визуальной изоляции групп контактов.

Назначение и область применения

Изолятор торцевой для клеммы VPRTT-2.5 используется для физической и электрической защиты открытых токоведущих частей на конце клеммного ряда. Он предотвращает случайное прикосновение к контактам, снижает риск замыкания между соседними рядами и обеспечивает чёткую границу между сегментами. Подходит для установки на двухуровневые клеммы с системой Push-in зажима. Часто применяется в распределительных щитах, автоматических линиях, промышленном оборудовании и системах управления.

Технические характеристики

• Тип изделия: изолятор торцевой
• Материал: термостойкий пластик класса воспламеняемости V0 - самозатухающий, не распространяет пламя
• Толщина: 2,2 мм - оптимальная для плотной посадки без люфта
• Цвет: серый - стандартизирован для визуального различения в клеммных рядах
• Тип крепления: защелкивающийся - фиксируется без инструментов
• Наличие концевой пластины: да - обеспечивает герметичное перекрытие кромки клеммы

Совместимость и монтаж

Изолятор торцевой для клеммы VPRTT-2.5 совместим исключительно с клеммами серии Push-in клеммы от DKC (ДКС), имеющими двухуровневую конструкцию и зажим типа Push-in. Монтируется вручную: просто вставьте изолятор до упора в последнюю позицию ряда - защёлки фиксируют его надёжно. Для правильной установки проверьте, чтобы клемма была полностью заполнена проводниками, иначе изолятор может не сесть плотно. Не используйте силовые инструменты - достаточно легкого нажатия пальцами.

Безопасность и стандарты

Материал изолятора соответствует классу горючести V0 по UL 94 - обеспечивает самоугасание после удаления источника огня. Это важно для соблюдения требований безопасности в электроустановках. Конструкция исключает доступ к напряжению при установленном изоляторе, что повышает уровень защиты согласно ГОСТ Р 50030.5.2 и IEC 60947-1.

Преимущества

• Фиксация без инструментов - экономит время при сборке и обслуживании
• Концевая пластина предотвращает попадание пыли и влаги внутрь клеммы
• Стандартный серый цвет позволяет легко отличить завершающие элементы в длинных рядах
• Увеличивает срок службы клемм, защищая контакты от механических повреждений
• Поддерживает целостность изоляционного контура при многократных операциях подключения/отключения

Ограничения применения

Изолятор торцевой для клеммы VPRTT-2.5 нельзя использовать с другими типами клемм - даже близкими по размеру. Нельзя применять в условиях постоянного воздействия открытого пламени или температур выше +130 C. Также не рекомендуется устанавливать на клеммы с недостаточным числом проводов - пустота внутри может вызвать неплотное прилегание и снижение степени защиты.

Примеры использования

• Завершение клеммного ряда в шкафу управления насосной станцией
• Разделение сегментов цепей питания и сигнализации на одном клеммном блоке
• Обеспечение безопасности при обслуживании панели с высокой плотностью клемм
• Использование в автоматических линиях пищевой промышленности, где важна чистота и защита от внешних факторов

Практические советы

• Перед установкой убедитесь, что все провода правильно введены в клемму - изолятор не компенсирует плохой контакт
• Не используйте изоляторы от других производителей - даже при совпадении габаритов возможны проблемы с фиксацией
• При работе с длинными рядами клемм устанавливайте изоляторы сразу после окончания каждого сегмента - так проще ориентироваться при диагностике
• Храните изоляторы в сухом месте - влага может влиять на прочность защёлок
• Артикул d-vprtt-2.5 - единственный подходящий для клемм VPRTT-2.5; другие номера не гарантируют совместимость
