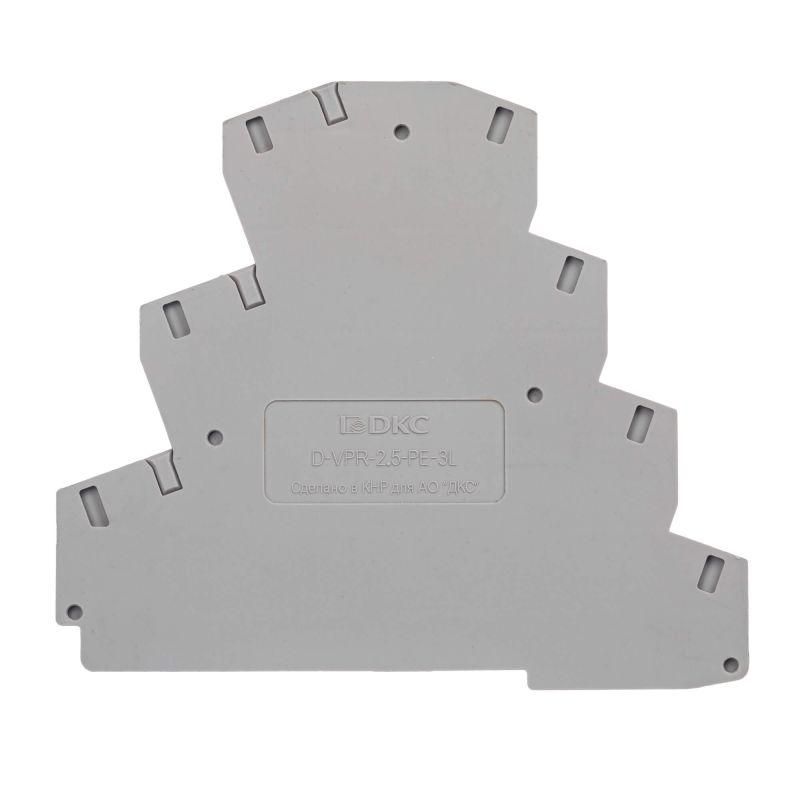

Изолятор торцевой для клеммы VPR-2.5-3L | D-VPR-2.5-3L DKC ДКС

Изолятор торцевой для клеммы VPR-2.5-3L от DKC - это элемент для безопасного закрытия токоведущих частей на трёхуровневых клеммах серии Push-in. Он используется в конце клеммного ряда или между сегментами, обеспечивая изоляцию и визуальное разделение. Артикул d-vpr-2.5-3l совместим исключительно с клеммами VPR-2.5-3L.

Назначение и область применения

Изолятор торцевой для клеммы VPR-2.5-3L служит для физической защиты и электроизоляции открытых контактов на завершающей клемме в ряду. Также применяется для визуального разделения групп клемм внутри одного блока - например, при комбинировании цепей разного напряжения или функциональных зон. Подходит для установки в распределительных щитах, пультах управления, промышленном оборудовании с клеммниками серии Push-in.

Технические характеристики

• Тип изделия: изолятор торцевой
• Материал: самозагасающий пластик класса горючести V0
• Толщина: 2,2 мм
• Цвет: серый
• Тип крепления: защелкивающийся
• Наличие концевой пластины: да

Класс воспламеняемости V0 означает, что материал самостоятельно гаснет после удаления источника пламени - повышает безопасность в условиях возможного перегрева или короткого замыкания.

Совместимость и монтаж

Изолятор торцевой для клеммы VPR-2.5-3L совместим только с клеммами VPR-2.5-3L от DKC. Крепится путём плотного вдавливания до характерного щелчка - никаких инструментов не требуется. Концевая пластина обеспечивает устойчивую посадку и предотвращает выскальзывание. Нельзя использовать с другими типами клемм, даже если они имеют аналогичный шаг - форма и механизм фиксации уникальны для этой модели.

Безопасность и стандарты

Материал соответствует требованиям UL94 V0 - стандарту оценки горючести пластиков. Это гарантирует минимальную опасность распространения огня в случае аварийной ситуации. Применение в соответствии с нормами IEC 60947-7-1 для комплектующих клеммных систем.

Преимущества

• Фиксация без инструментов - экономит время при сборке и обслуживании
• Концевая пластина усиливает механическую устойчивость и снижает риск случайного снятия
• Серый цвет обеспечивает хорошую видимость на фоне других элементов
• Уменьшает вероятность случайного прикосновения к токоведущим частям

Ограничения применения

• Не предназначена для использования вне системы Push-in клемм VPR-2.5-3L
• Не рассчитана на внешние условия - не имеет IP-защиты, не подходит для уличной или влажной среды без корпуса
• Не следует применять в местах с высокими вибрациями без дополнительной фиксации всего клеммного блока

Примеры использования

• Закрытие последней клеммы в ряду на DIN-рейке в щите автоматизации
• Разделение участков с разным потенциалом (например, 24 В и 230 В) внутри одного клеммного блока
• Обустройство временных тестовых точек - позволяет изолировать неиспользуемые выводы

Практические советы

• Перед установкой проверьте, чтобы клемма VPR-2.5-3L была полностью заполнена проводами - иначе изолятор может не защелкнуться плотно
• При необходимости разделить длинный ряд клемм - используйте изоляторы не только на концах, но и между сегментами
• Не пытайтесь переустановить изолятор многократно - защелка со временем теряет прочность
• При работе с несколькими рядами - сохраняйте единый порядок: все изоляторы должны быть установлены одинаково, чтобы избежать путаницы при диагностике
