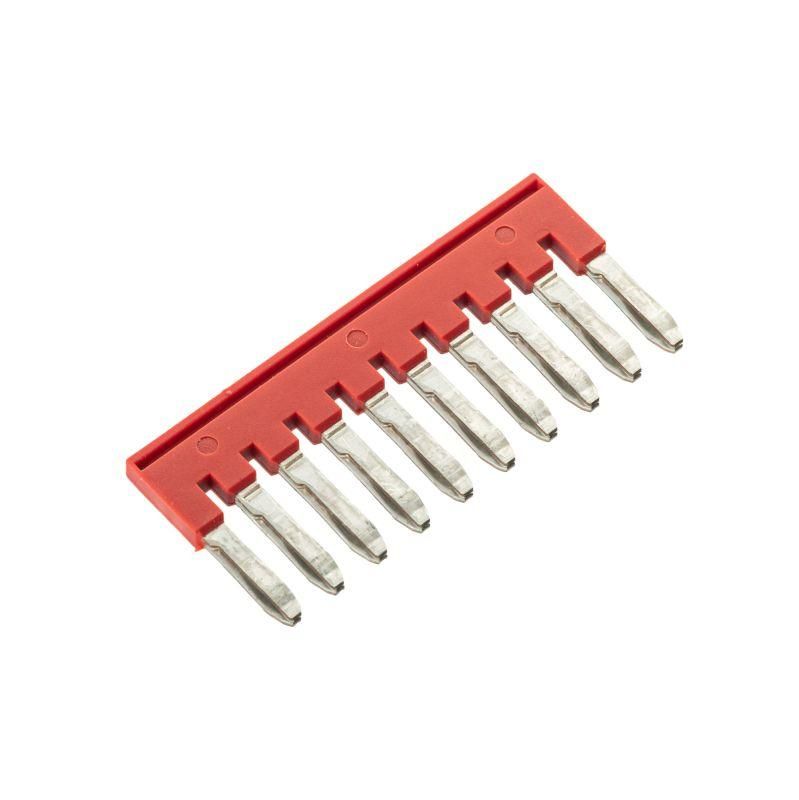

Перемычка вставная для клеммы на 2.5 кв.мм, 10-и полюсная - SBF-10-5 ДКС

Перемычка вставная для клемм на 2.5 кв.мм, 10-и полюсная от DKC (ДКС), артикул sbf-10-5, обеспечивает быстрое соединение нескольких клемм в одной цепи. Подходит для монтажа в распределительных щитах с винтовыми и push-in клеммами, ускоряет сборку и снижает риск ошибок при подключении.

Назначение и область применения

Эта перемычка используется для создания параллельных соединений между соседними клеммами на DIN-рейке. Особенно удобна при подключении автоматических выключателей, УЗО, реле и других устройств, требующих одинакового питания по нескольким полюсам. Применяется в промышленных щитах, системах управления, автоматизации и бытовой электротехнике.

Технические характеристики

• Количество полюсов: 10
• Номинальный ток: 24 А
• Номинальное напряжение: 1000 В
• Сечение провода: до 2,5 мм2
• Шаг полюсов: 5,2 мм
• Размер одного модуля: 50,6 мм
• Способ монтажа: втычной - просто вставляется в клеммы
• Изоляция: да - корпус из изолирующего материала предотвращает замыкания
• Цвет: красный - визуальное отличие от других перемычек

Совместимость и монтаж

Перемычка совместима с большинством винтовых и push-in клемм, имеющих шаг 5,2 мм. Монтируется без инструментов: достаточно вставить её в нужные клеммы до характерного щелчка. Отдельные полюса можно удалить - за исключением двух крайних, которые служат фиксаторами. Вырезать лишние элементы следует осторожно, чтобы не повредить целостность контактов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 1000 В. Изоляционный материал устойчив к перегреву и механическим воздействиям. Номинальный ток 24 А позволяет использовать перемычку в цепях с высокими нагрузками, но не рекомендуется применять в условиях постоянной работы близко к предельным значениям.

Преимущества

• Ускоряет монтаж - вместо десятков отдельных проводов одна перемычка
• Снижает количество точек соединения - меньше вероятность плохого контакта
• Гибкая настройка - можно отрезать лишние полюса, сохранив функциональность
• Чёткая цветовая маркировка - красный цвет помогает быстро определить тип соединения
• Стандартный шаг 5,2 мм - совместима с популярными сериями клемм

Ограничения применения

• Не подходит для клемм с другим шагом (например, 3,5 мм или 9,5 мм)
• Нельзя выкусывать крайние полюса - это нарушит фиксацию и может вызвать выпадение
• Не предназначен для переменного тока выше 1000 В или частоты свыше 50/60 Гц
• Не рассчитана на многократную установку/демонтаж - после нескольких вставок контакт может ослабнуть

Примеры использования

• Подключение 10 автоматов в одном ряду к одному входящему фазному проводу
• Объединение выходов нескольких УЗО для равномерного распределения нагрузки
• Создание шины питания в щите управления станком с 10 исполнительными механизмами
• Замена множества перемычек-проводов в старых щитах для повышения надёжности

Практические советы

• Перед монтажом проверьте шаг клемм - он должен точно соответствовать 5,2 мм
• Если вам нужны 8 полюсов, отрежьте два средних - сохраняйте крайние для удержания
• Не используйте перемычку в местах с повышенной вибрацией без дополнительной фиксации
• При использовании с push-in клеммами убедитесь, что провод полностью введён - иначе контакт будет нестабильным
• Храните в сухом месте - влага может снизить изоляционные свойства
