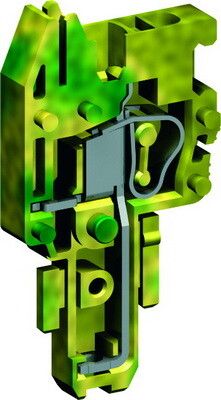

Соединение мама для одного провода - ZHVT900 ДКС

Соединение типа "мама" для одного провода от DKC (ДКС), артикул zhvt900, предназначено для надежного разъемного подключения одиночного провода в распределительных щитах на DIN-рейке. Продукт из серии Quadro сочетает компактную форму, высокую безопасность и совместимость с системами управления и автоматизации.

Назначение и область применения

Это однополюсное разъемное соединение используется для временного или постоянного подключения одного провода в цепях контроля, сигнализации, слаботочных системах и силовых контурах до 800 В. Подходит для установки в шкафах управления, на станках, конвейерах, системах освещения и других объектах, где требуется быстрый доступ к проводу без демонтажа всей цепи.

Технические характеристики

• Поперечное сечение провода: 0,2–4 мм2 - поддерживает медные жилы от тонких сигналов до мощных нагрузок
• Номинальный ток: 24 А - рассчитан на умеренные нагрузки, не предназначен для высокотоковых цепей выше этого значения
• Номинальное напряжение: 800 В - обеспечивает безопасную работу в сетях переменного и постоянного тока до указанного уровня
• Рабочая температура: –40…+80 C - выдерживает экстремальные условия, включая холодные помещения и нагрев от оборудования
• Ширина шага подключения: 5,2 мм - позволяет плотно размещать несколько устройств на одной DIN-рейке
• Высота: 67 мм - компактная форма, не перекрывает соседние элементы
• Цвет: желто-зеленый - соответствует цветовой маркировке заземления (PE), что упрощает идентификацию
• Материал корпуса: термопласт класса V0 - самозатухающий, не распространяет пламя при перегрузке
• Позиция подключения: сверху - удобно для подвода проводов снизу или сбоку через каналы шкафа
• Направление кодирования: горизонтальное и вертикальное - можно поворачивать на 90° для гибкой компоновки
• Установка замыкающей пластины: да - позволяет последовательно соединить несколько модулей для передачи потенциала между ними
• Тип держателя: винтовой - фиксация провода надежной затяжкой, без необходимости специнструментов
• Тип питания для индикации дефекта: AC/DC - совместим с любыми типами цепей, включая системы с переменным и постоянным током

Совместимость и монтаж

Соединение zhvt900 монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается одним движением - защелкивается и фиксируется механически. Для подключения провода используйте винтовые зажимы: зачистите жилу на 6–8 мм, вставьте и затяните отверткой. Каждый модуль работает автономно, но при использовании замыкающей пластины формируется единая шина. Совместим с другими изделиями серии Quadro, включая аналогичные разъемы, предохранители и коммутирующие устройства.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями безопасности для электрооборудования: материал корпуса имеет класс воспламеняемости V0, что исключает риск возгорания при перегреве. Номинальное напряжение 800 В и рабочий ток 24 А обеспечивают запас прочности для большинства промышленных применений. Цвет желто-зеленый соответствует ГОСТ Р 50462 для защиты PE. Соответствие стандартам IEC 60947-7-1 и EN 60947-7-1 подтверждается сертификатами производителя DKC.

Преимущества

• Замыкающая пластина позволяет легко создавать шины заземления или нулевые шины без дополнительных перемычек
• Горизонтальная и вертикальная ориентация снижает необходимость в доработке шкафа под нестандартные схемы
• Термопласт V0 гарантирует сохранение целостности даже при кратковременных перегрузках
• Подключение сверху упрощает обслуживание - провод можно менять без снятия всего устройства
• Стандартный шаг 5,2 мм обеспечивает плотную укладку в ограниченном пространстве

Ограничения применения

• Не предназначен для многожильных проводов сечением более 4 мм2 - возможен перегрев и плохой контакт
• Не использовать в средах с постоянными вибрациями без дополнительной фиксации - винтовой зажим может ослабнуть
• Не применяйте в условиях повышенной химической агрессивности - термопласт не устойчив к растворителям и маслам
• Отсутствуют индикаторы состояния - нельзя определить обрыв или перегрузку визуально без внешнего тестера
• Не является полноценным выключателем - служит только для соединения, не для коммутации под нагрузкой

Примеры использования

• Подключение заземляющего провода к металлическому корпусу станка
• Разветвление сигнального провода от датчика в распределительной коробке
• Формирование нулевой шины в щите управления с несколькими точками подключения
• Временное подключение тестового оборудования в процессе диагностики
• Соединение проводов в системах автоматического освещения с частыми изменениями схемы

Практические советы

• Перед монтажом проверьте сечение провода - слишком тонкий провод может выпасть, слишком толстый - повредить зажим
• При сборке нескольких модулей на рейке используйте замыкающую пластину для равномерного распределения тока
• Затягивайте винты усилием рук - переусиливать не нужно, чтобы не повредить внутреннюю часть контакта
• Для работы в условиях влаги или пыли рекомендуется дополнительно герметизировать место входа провода
• При замене провода всегда отключайте питание - хотя устройство не коммутирует, оно находится под напряжением
• Артикул zhvt900 от DKC (ДКС) совпадает с другими изделиями серии Quadro - можно заказывать в комплекте для унификации
