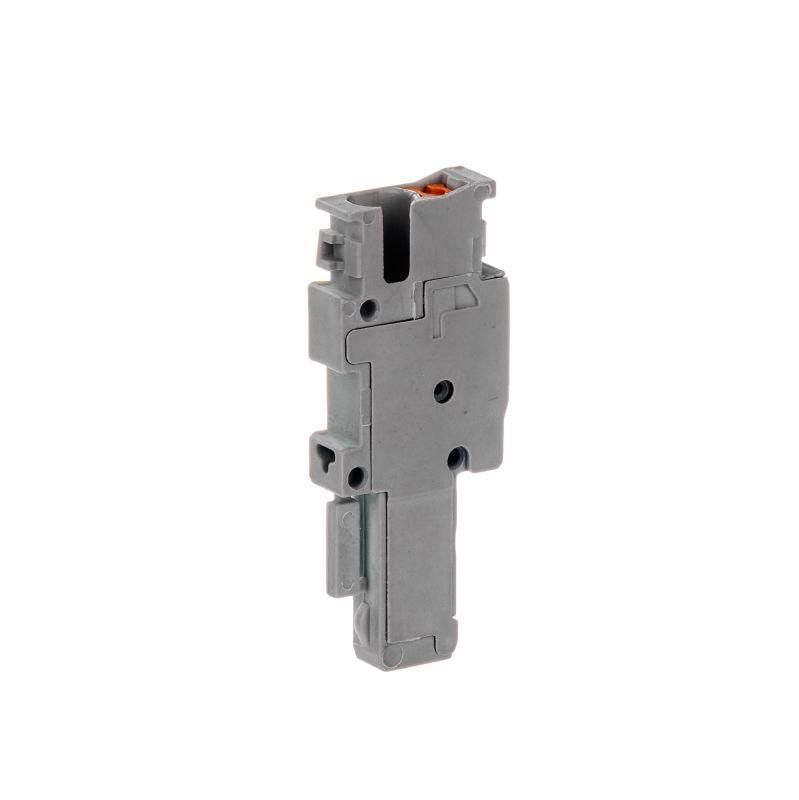

Штекер зажим push-in, 1 точка подключения, 2.5 кв.мм, серая | VPR-P-2.5-1 DKC ДКС

Клемма/штекер зажим push-in DKC (ДКС) артикул vpr-p-2.5-1 - это однополюсный соединительный элемент для быстрого монтажа проводов сечением до 2,5 мм2 в клемме VPR-2.5-1P. Подходит для сборки распределительных щитов, автоматических систем управления и других устройств, где важна скорость установки и надёжность контакта.

Назначение и область применения

Этот штекер предназначен для быстрой фиксации одножильного или многожильного провода в клемме типа VPR-2.5-1P без использования инструментов. Он используется там, где требуется частая переподключаемость или компактная сборка: в модульных щитах, контроллерах, устройствах автоматизации, осветительных цепях и слаботочных системах. Штекер не является самостоятельной клеммой - он устанавливается внутрь соответствующего корпуса клеммы.

Технические характеристики

• Тип подключения: пружинный зажим push-in - провод вставляется прямо в гнездо, зажим осуществляется автоматически
• Количество полюсов: 1
• Рабочее сечение провода: 0,14–2,5 мм2 - подходит как для тонких жил, так и для основных силовых проводов
• Номинальный ток: 24 А
• Номинальное напряжение: 500 В
• Шаг подключения: 5,2 мм - совместим с стандартными DIN-рейками и клеммами этого шага
• Цвет: серый - обеспечивает визуальное отличие от других типов клемм

Совместимость и монтаж

Штекер vpr-p-2.5-1 совместим исключительно с клеммой VPR-2.5-1P от DKC (ДКС). Для установки просто вставьте штекер в свободное гнездо клеммы до характерного щелчка. Провод вводится в контактную часть без предварительной зачистки - достаточно вставить его на глубину 8–10 мм. Вынимание провода требует нажатия на рычажок зажима. Не используйте этот штекер с другими клеммами - даже аналогичными по размеру, они могут иметь другую форму или механику зажима.

Преимущества

• Монтаж без инструментов - экономит время при сборке и обслуживании
• Устойчивый контакт благодаря пружинному механизму - снижает риск ослабления соединения при вибрациях
• Поддержка многожильных проводов без опрессовки - не нужна специальная насадка
• Стандартный шаг 5,2 мм - легко интегрируется в существующие системы на DIN-рейке

Ограничения применения

• Не предназначена для проводов сечением более 2,5 мм2 - возможен перегрев и выход из строя
• Не рекомендуется использовать в условиях постоянных ударных нагрузок или сильных вибраций без дополнительной фиксации
• Запрещено применять в средах с высокой концентрацией масла, химикатов или агрессивных паров - материал корпуса не рассчитан на такие условия
• Не подходит для подключения алюминиевых проводов - только медные

Примеры использования

• Подключение датчиков температуры в промышленном оборудовании
• Сборка распределительных коробок в офисных помещениях
• Фиксация проводов питания в малогабаритных контроллерах
• Модернизация старых щитов с заменой болтовых клемм на push-in

Практические советы

• Перед вставкой проверьте, что провод не имеет повреждений изоляции - это гарантирует герметичность контакта
• Для многожильных проводов слегка скрутите жилы перед введением - это предотвращает выпадение отдельных проволочек
• Не вставляйте провод слишком сильно - достаточно, чтобы он уперся в дно гнезда; избыток усилия не увеличивает надёжность
• При необходимости демонтажа всегда используйте кнопку разблокировки - вытягивание за провод может повредить механизм
• При использовании нескольких штекеров vpr-p-2.5-1 в одном ряду следите за равномерностью нагрузки - максимальный ток 24 А на каждый полюс
