Проходные клеммы КНЗ 2,5-3-С - 10000081 СТЭЗ

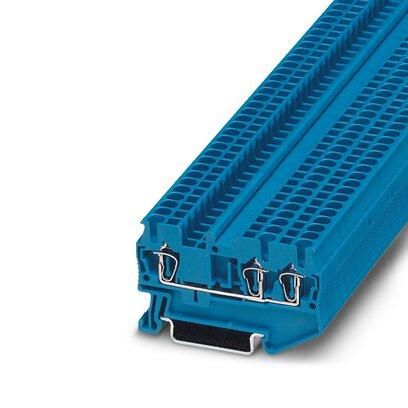

Проходная клемма 2,5–3 мм2 ССТЭЗ КНЗ - это надёжный элемент для соединения и разветвления электрических цепей на DIN-рейке. Бренд СТЭЗ предлагает эту модель как устойчивый аналог ST 2,5-TWIN BU, подходящий для промышленной автоматизации, распределительных щитов и систем управления. Артикул 10000081 обеспечивает совместимость с большинством стандартных решений.

Назначение и область применения

Проходная клемма 2,5–3 мм2 ССТЭЗ КНЗ предназначена для создания последовательных соединений между проводниками в электрических цепях. Она позволяет передавать ток через три точки подключения: вход, проход и выход. Подходит для использования в силовых и слаботочных цепях, где требуется надёжное и быстрое соединение без инструментов. Применяется в щитах управления, на станках, конвейерах, системах освещения и автоматики.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 800 В
• Сечение однопроволочного провода: 0,2 – 4 мм2
• Сечение многопроволочного гибкого провода: 0,25 – 2,5 мм2
• Шаг подключения: 5,2 мм
• Количество клемм на уровне: 3
• Количество уровней: 1
• Способ монтажа: на DIN-рейку 35 мм
• Тип присоединения: пружинный зажим (без инструментов)
• Рабочая температура: от -60 C до +105 C
• Материал корпуса: полиамид PA (высокая механическая прочность и термостойкость)
• Минимальная высота монтажа: 36,5 мм
• Расположение контактов: сверху
• Цвет: синий
• Исполнение: сертифицирована по стандарту Ex e (взрывозащищённое исполнение)
• Поддержка замыкающих пластин: да

Совместимость и монтаж

Проходная клемма 2,5–3 мм2 ССТЭЗ КНЗ легко фиксируется на стандартной DIN-рейке 35 мм. Для подключения достаточно вставить провод в зажим и нажать на рычаг - пружинный механизм надёжно захватывает жилу. Многопроволочные провода рекомендуется предварительно обжать наконечниками, чтобы избежать перегиба. Установка замыкающей пластины позволяет соединить несколько клемм в одну цепь без внешних перемычек. Все клеммы расположены на одном уровне, что упрощает сборку и диагностику.

Безопасность и стандарты

Проходная клемма 2,5–3 мм2 ССТЭЗ КНЗ имеет сертификацию Ex e - она допущена к применению во взрывоопасных зонах класса 2 (Zone 2). Корпус выполнен из самозатухающего полиамида, соответствует требованиям UL94 V-0. Напряжение 800 В и ток 24 А обеспечивают безопасную работу в условиях повышенной нагрузки. Температурный диапазон от -60 C до +105 C позволяет использовать её в экстремальных климатических условиях, включая холодильные камеры и нагреваемые помещения.

Преимущества

• Быстрая установка без инструментов благодаря пружинному зажиму
• Увеличенный рабочий диапазон сечений - подходит как для тонких, так и для более толстых проводов
• Стандартный шаг 5,2 мм - совместим с другими компонентами на DIN-рейке
• Взрывозащита Ex e снижает риск возгорания в опасных средах
• Полиамидный корпус устойчив к химическим воздействиям и механическим повреждениям
• Возможность установки замыкающих пластин уменьшает число внешних соединений

Ограничения применения

Не применяйте клемму для проводов с сечением менее 0,2 мм2 - они не будут надёжно зажаты. Многопроволочные провода толще 2,5 мм2 требуют обжима наконечниками; использование без них может вызвать перегрев. Не используйте в местах постоянного механического воздействия или вибраций без дополнительной фиксации. Клемма не предназначена для частого демонтажа - многократные операции подключения/отключения могут снизить срок службы пружины.

Примеры использования

• Разветвление сигнальных линий в системах автоматизации (например, подключение датчиков к контроллеру)
• Объединение нескольких потребителей в одной цепи питания (освещение, вентиляторы)
• Сборка распределительных щитов в пищевой промышленности, где важна чистота и герметичность
• Монтаж в неотапливаемых помещениях (склады, уличные пункты управления) благодаря широкому температурному диапазону
• Использование в нефтегазовой отрасли - благодаря исполнению Ex e

Практические советы

• Перед подключением проверьте соответствие сечения провода: для многопроволочных - не более 2,5 мм2, для однопроволочных - до 4 мм2
• Если используется гибкий провод - обязательно обожмите его наконечником типа “пальчик” или “трубчатый”
• При использовании замыкающих пластин убедитесь, что все клеммы находятся на одной рейке и плотно прилегают друг к другу
• При монтаже в плотном щите учтите минимальную высоту 36,5 мм - не забудьте о свободном месте для открывания крышек других устройств
• Синий цвет клеммы - стандартный для низковольтных цепей; не путайте с красными (высокое напряжение) или чёрными (земля)
• Артикул 10000081 - это точный аналог ST 2,5-TWIN BU, поэтому можно менять в существующих проектах без переделки схем
