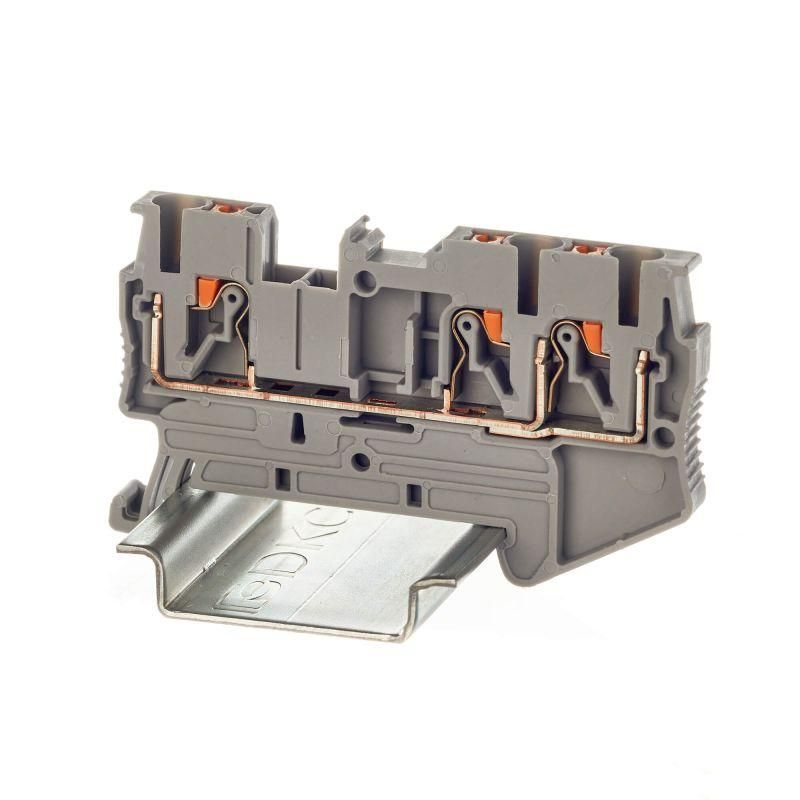

Клемма проходная , зажим push-in, 3 точки подключения, 2.5 кв.мм, серая - VPR-2.5-TWIN-GY ДКС

Клемма проходная DKC Nuputuk vpr-2.5-twin-gy - надёжное решение для быстрого и безопасного соединения трёх проводников сечением до 2,5 мм2 на DIN-рейке. Подходит для распределительных щитов, автоматических систем и промышленного оборудования.

Назначение и область применения

Эта проходная клемма используется для последовательного соединения проводов в цепях управления, силовой разводки и распределения электроэнергии. Благодаря технологии Push-in, её удобно применять там, где требуется частая переборка или быстрая замена проводов - например, в пультах управления, модулях PLC, осветительных щитках и на конвейерах. Клемма vpr-2.5-twin-gy подходит для работы в условиях повышенной вибрации и перепадов температур.

Технические характеристики

• Тип зажима: пружинный Push-in - без инструментов, просто вставьте провод
• Количество контактов: 3 - три отдельных входа/выхода на одной клемме
• Диапазон сечений провода: 0,14–2,5 мм2 - поддерживает медные одножильные и многожильные провода
• Номинальный ток: 24 А - рассчитана на нагрузки до этого значения
• Номинальное напряжение: 800 В - допустимо использование в сетях до 690 В переменного тока
• Рабочий температурный диапазон: -40…+105 C - работает в холодных помещениях и нагреваемых зонах
• Ширина: 5,2 мм, высота: 37,2 мм - компактный форм-фактор для плотной укладки
• Материал корпуса: термопласт PA 6.6 - прочный, устойчив к химикатам и механическим повреждениям
• Класс горючести: V0 (UL-94) - самозатухающий материал, не распространяет пламя
• Цвет: серый - стандартизированная окраска для визуального различения
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Поддержка перемычек: два канала для вставных соединителей между соседними клеммами

Совместимость и монтаж

Клемма vpr-2.5-twin-gy совместима с любыми стандартными DIN-рейками 35 мм, включая OMEGA, Weidmüller, Phoenix Contact. Устанавливается одним движением: защёлкивается на рейке без болтов. Для подключения провода достаточно вставить его в гнездо до упора - механизм зажима сработает автоматически. Отключение происходит нажатием на кнопку-толкатель рядом с каждым контактом - так исключаются случайные выдергивания. Перемычки можно вставлять в верхние каналы для создания цепочки из нескольких клемм - идеально для группового подключения.

Безопасность и стандарты

Клемма соответствует требованиям безопасности IEC 60947-7-1 и имеет класс горючести V0 по UL-94 - значит, она не поддерживает горение даже при локальном перегреве. Номинальное напряжение 800 В позволяет использовать её в системах с высокой изоляцией, включая промышленную автоматику и системы управления. Защита от случайного прикосновения обеспечена конструкцией: провод нельзя вытянуть без активного нажатия на толкатель, а доступ к токоведущим частям закрыт корпусом.

Преимущества

• Быстрый монтаж без инструментов - экономит время при сборке и обслуживании
• Защита от ошибок: кнопка-толкатель предотвращает некорректное подключение
• Устойчивость к вибрации - зажим не ослабевает при работе машин и станков
• Стандартная ширина 5,2 мм - легко умещается в плотных щитах
• Поддержка двух перемычек - позволяет создавать цепочки без внешних соединителей
• Работает при экстремальных температурах - от мороза до печей

Ограничения применения

Не применяйте клемму vpr-2.5-twin-gy для проводов сечением более 2,5 мм2 - это вызовет плохой контакт и перегрев. Также запрещено использовать с алюминиевыми проводами - зажим Push-in предназначен только для меди. Не рекомендуется применять в средах с постоянным воздействием масел, растворителей или агрессивных паров - хотя корпус PA 6.6 устойчив, длительный контакт с химией снижает долговечность. Не используйте в качестве основного коммутационного элемента - клемма не предназначена для частого включения/отключения под нагрузкой.

Примеры использования

• Распределительные щиты на заводах - подключение датчиков, реле, световых индикаторов
• Автоматические линии - связка сигналов между контроллерами и исполнительными устройствами
• Освещение помещений - групповое подключение точечных светильников
• Системы HVAC - управление вентиляторами и клапанами через слаботочные цепи
• Обслуживание электронных плат - временные соединения при тестировании

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм - меньше не зафиксируется, больше будет мешать
• Используйте только одножильные или хорошо скрученные многожильные провода - осыпающиеся жилы нарушают контакт
• Проверяйте надёжность соединения легким потягиванием после монтажа - если провод выскакивает, проверьте глубину вставки
• При использовании перемычек следите, чтобы они были совместимы с моделью vpr-2.5-twin-gy - не все универсальные перемычки подходят
• При монтаже в плотных щитах учитывайте ширину 5,2 мм - на 1 метре DIN-рейки поместится около 19 таких клемм
• Замыкающая пластина (если есть) устанавливается сверху - она не влияет на работу, но улучшает визуальный контроль целостности цепи
