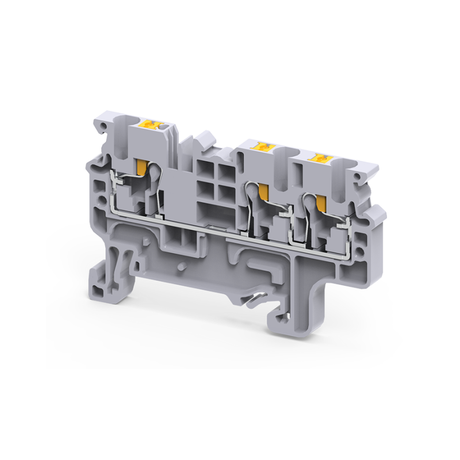

Клемма с 3-мя контактами push-in 2,5 кв.мм OptiClip СP-2,5-TRIPLET-I-серый - 331844 КЭАЗ

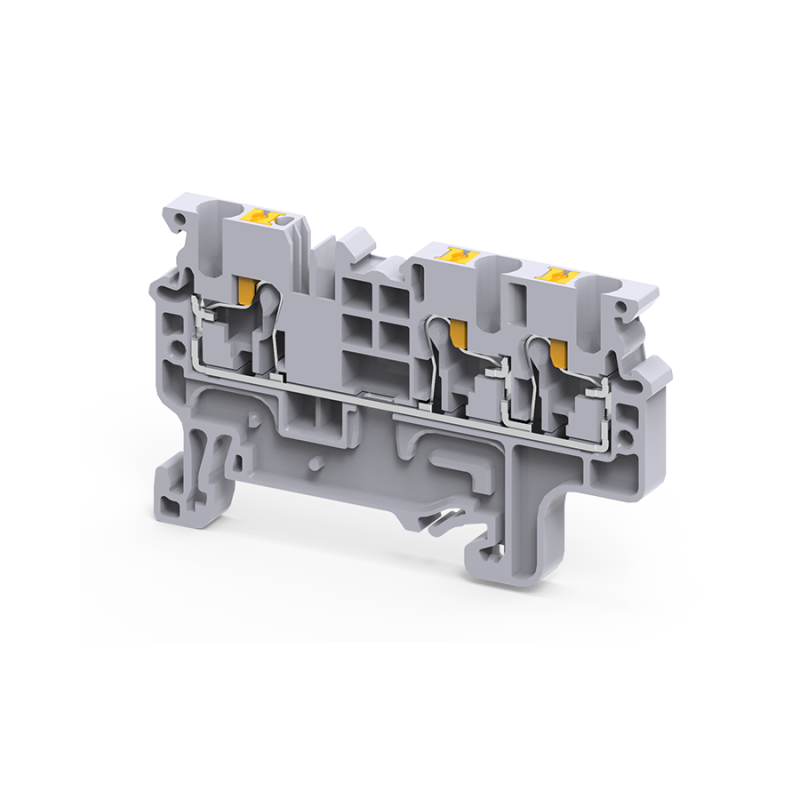

Клемма с 3-мя контактами push-in 2,5 кв.мм серая от КЭАЗ (арт. 331844) - это проходной соединительный элемент для быстрого и надёжного подключения проводов в распределительных щитах. Подходит для монтажа на DIN-рейку, обеспечивает компактную коммутацию трёх проводников в одном устройстве.

Назначение и область применения

Клемма с 3-мя контактами push-in 2,5 кв.мм серая предназначена для создания электрических соединений в распределительных шкафах и щитах систем автоматизации, управления, освещения и промышленного оборудования. Применяется там, где требуется высокая плотность подключений и ускоренная сборка - например, в контроллерах, модулях ввода-вывода, реле и других устройствах САУ. Электрическая связь между всеми тремя контактами позволяет использовать её как распределительную точку для фазы, нуля или сигнала.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: до 1000 В переменного тока
• Поддерживаемое сечение провода: 0,2 – 2,5 мм2 (медные однопроволочные или многожильные)
• Количество контактов: 3 (все электрически связаны)
• Количество уровней: 1
• Рабочий температурный диапазон: от -40 C до +85 C
• Материал корпуса: полиамид PA, класс горючести V0 - самозатухающий, устойчив к перегреву
• Цвет: серый
• Способ монтажа: крепление на DIN-рейку (G-рейку)
• Ширина изделия: шаг подключения 0 мм - значит, клеммы можно устанавливать вплотную друг к другу без зазора

Совместимость и монтаж

Клемма с 3-мя контактами push-in 2,5 кв.мм серая совместима со всеми типами стандартных DIN-реек шириной 35 мм. Для подключения необходимо:

• Зачистить конец провода на глубину около 9–10 мм;
• Вставить провод в гнездо до упора - механизм push-in зафиксирует его без инструментов;
• Для демонтажа используйте отвертку: вставьте её в специальный выступ и слегка потяните провод на себя.

Не требует затяжки винтов - снижает риск человеческой ошибки и ускоряет работу. Установка возможна даже при ограниченном пространстве благодаря минимальному шагу и плоской форме.

Безопасность и стандарты

Изоляция корпуса выполнена из полиамида класса V0 - материал не поддерживает горение и самотушится после удаления источника огня. Это соответствует требованиям безопасности для применений в промышленных щитах. Номинальное напряжение 1000 В позволяет использовать клемму в сетях до 690 В AC (стандартные промышленные системы) и выше - в соответствии с нормами IEC 60947-7-1.

Преимущества

• Три контакта в одном корпусе - экономят место в щите и уменьшают количество необходимых клеммных блоков
• Push-in технология - подключение без инструментов, исключает перетяжку или плохой контакт
• Высокая термостойкость - работает в экстремальных условиях (-40…+85 C)
• Самозатухающая изоляция - повышает безопасность при аварийных ситуациях
• Плотная укладка - шаг 0 мм позволяет размещать клеммы вплотную, что особенно важно в компактных щитах

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - только медные
• Не рекомендовано использование с проводами сечением более 2,5 мм2 - возможен выход из строя механизма или нагрев
• Не следует применять в средах с постоянными механическими вибрациями без дополнительной фиксации - хотя push-in надёжен, длительные удары могут ослабить контакт
• Не используется в цепях постоянного тока свыше 1000 В - указано только для переменного тока

Примеры использования

• Распределение фазы L между несколькими реле в щите управления станком
• Объединение нулевых проводников в распределительной коробке САУ
• Сборка сигнальных цепей 24 В DC (при условии соблюдения номинального напряжения)
• Подключение датчиков и исполнительных механизмов в одном месте с минимизацией числа переходников

Практические советы

• Перед подключением проверяйте сечение провода - даже небольшое превышение 2,5 мм2 может вызвать перегрев или отказ контакта
• Для многожильных проводов используйте наконечники - они предотвращают расслоение жил при введении в клемму
• При групповой установке нескольких таких клемм (например, 10 шт.) оставляйте свободное пространство для доступа к отверстию для демонтажа
• Клемма с 3-мя контактами push-in 2,5 кв.мм серая от КЭАЗ оптимальна для замены старых винтовых клемм - она легче, быстрее и надёжнее
• Храните в сухом месте - хоть корпус герметичен, влага внутри щита может влиять на долговечность металлических частей
